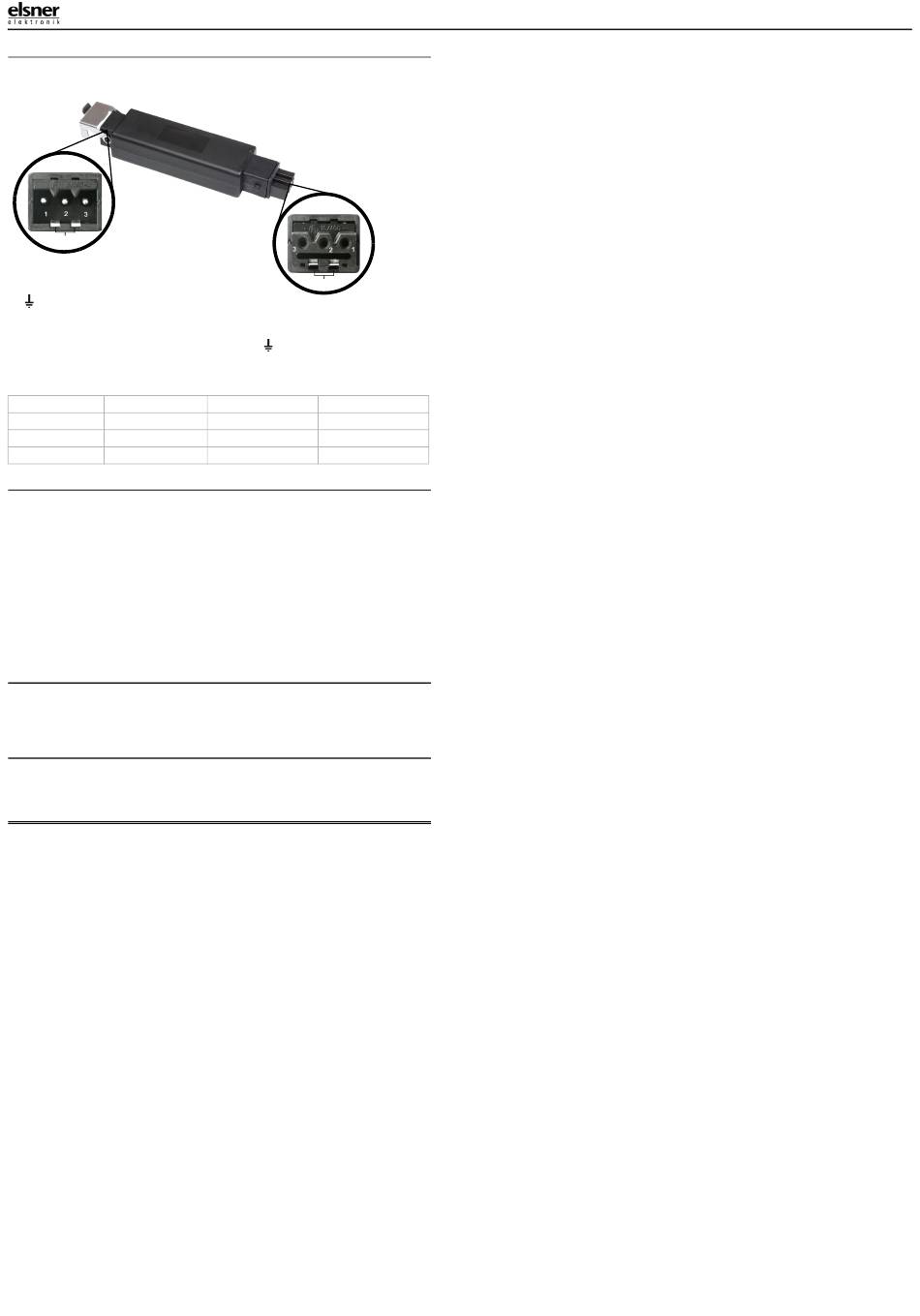

2.3.1. Anschluss
Eingang Netzspannung
STAS3-Stecker für STAK3-Kupplung
PE
1 Neutralleiter
2 L
3 nc* (Kontakt nicht benutzt)
PE
Ausgang Heizgerät
Kontakt 1
Aus
N
Stufe 1 (50%)
N
Stufe 2 (100%)
N
2.4. Funkverbindung herstellen
1. Bringen Sie die Steuerung bzw. die Fernbedienung oder den Taster in Lernbereit-
schaft (Beachten Sie das entsprechende Handbuch/Datenblatt).
2. Schalten Sie die Spannungsversorgung des RF-HE-ST IP53 ein bzw. unterbre-
chen Sie die Versorgung für mindestens 3 Sekunden, falls das Gerät bereits mit
Spannung versorgt wird.
3. Das RF-HE-ST IP53 sendet nach dem Anlegen der Spannung 5 Minuten lang
alle 10 Sekunden ein „Lernen"-Telegramm.
4. Die Funkverbindung wird selbsttätig hergestellt. Bei den Gebäudesteuerungen
wird im Display angezeigt „Gerät eingelernt".
5. Das RF-HE-ST IP53 sendet kein „Lernen"-Telegramm mehr, sobald die Rück-
meldung „Eingelernt" eines Steuergeräts (beim Einlern-Vorgang) oder ein Steu-
erbefehl empfangen wird (bei Spannungsunterbrechungen im Betrieb).
2.5. Hinweise zur Montage und Inbetriebnahme
Setzen Sie das Gerät niemals Wasser (Regen) aus. Die Elektronik kann hierdurch be-
schädigt werden. Eine relative Luftfeuchtigkeit von 95% darf nicht überschritten
werden. Betauung vermeiden.
2.6. Hinweise zum Betrieb
Wenn das Gerät 12 Stunden lang ununterbrochen eingeschaltet war (egal ob im
50% oder 100% Betriebsmodus), schaltet das Gerät selbsttätig aus.
3.
Entsorgung
Das Gerät muss nach dem Gebrauch entsprechend den gesetzlichen Vorschriften
entsorgt bzw. der Wiederverwertung zugeführt werden. Nicht über den Hausmüll
entsorgen!
Funk-Heizungsmodul RF-HE-ST IP53 ab Version 8.0 • Stand: 09.06.2020 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Funk-Heizungsmodul RF-HE-ST IP53
Ausgang Heizgerät
STAK3-Kupplung für
STAS3-Stecker
PE
1 Neutralleiter
2 L'
(siehe Tabelle
3 L'
unten)
PE
Kontakt 2
Kontakt 3
– (offen)
– (offen)
L' (230 V / max. 8 A)
– (offen)
L' (230 V / max. 8 A)
L' (230 V / max. 8 A)
2
