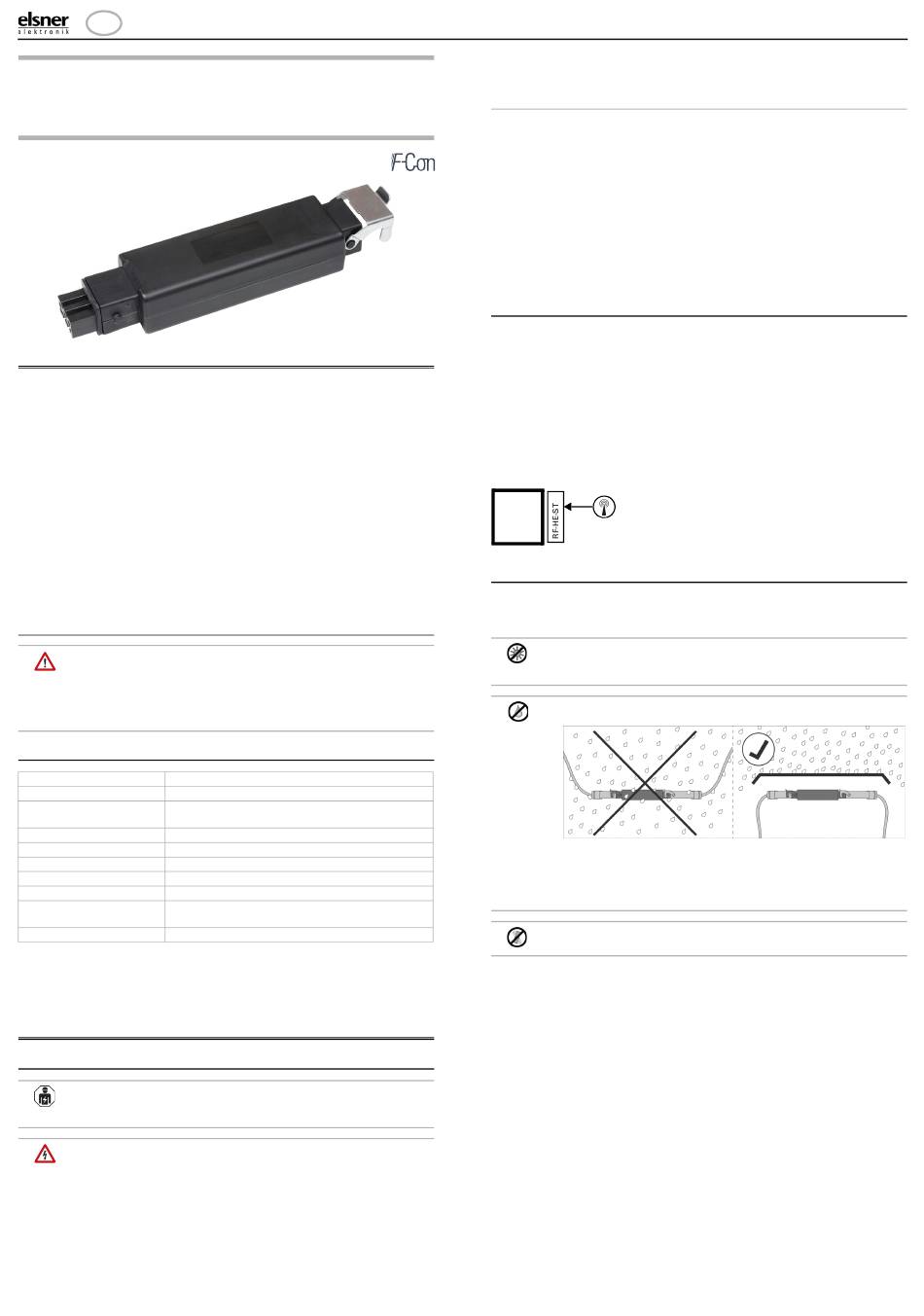

RF-HE-ST IP53
Funk-Heizungsmodul
Technische Daten und Installationshinweise
Artikelnummer 60546
1. Beschreibung
Das RF-HE-ST IP53 ist ein Funk-Heizungsmodul, das ein Heizgerät in zwei Stufen
schaltet (50% Leistung, 100% Leistung).
Ein am Funk-Heizungsmodul RF-HE-ST IP53 angeschlossenes Heizgerät kann di-
rekt mit der Elsner Funkfernbedienung Remo 8 oder Remo pro, über die Taster-
schnittstelle RF-B2-UP oder die Solar-Funktaster Corlo P RF bedient werden. Das
Funk-Heizungsmodul ist auch für die Zusammenarbeit mit den Elsner Steuerungen
WS1 und WS1000 Color bzw. Style, WS1000 Connect und für das Funk-System So-
lexa II geeignet. Dann wird er in einen Funk-Kanal des Steuerungssystems einge-
lernt und empfängt von dort Automatik- und Manuell-Befehle.
Funktionen:
• 1 Anschluss für Heizgerät (Heizstrahler), maximal 16 A
• 2 Heizungsstufen (50%, 100%)
• Empfang des Steuersignals per Funk
• Geeignet für: WS1 Color, WS1 Style, WS1000 Color, WS1000 Style, KNX
WS1000 Style (jeweils ab Software-Version 1.818).
WS1000 Connect. Solexa II.
Remo 8 (ab Version 0.1), Remo pro, RF-B2-UP, Corlo P1 RF, Corlo P2 RF.
1.0.1. Sicherheitshinweise
WARNUNG!
Gefahr durch heiße Oberflächen und Hitzestrahlung!
Beim Installieren und beim Umgang mit Heizgeräten sind besondere
Maßnahmen gegen Verbrennungen und Feuergefahr zu treffen.
• Beachten Sie die Sicherheitshinweise des Herstellers für das
angeschlossene Heizgerät!
1.1. Technische Daten
Gehäuse Kunststoff
Schutzart IP 53*
Maße (ohne Sicherungsbü- ca. 147 x 36 x 29 (B x H x T, mm)
gel)
Gewicht ca. 140 g
Umgebungstemperatur Betrieb -20...+50 °C, Lagerung -55...+90°C
Umgebungsluftfeuchtigkeit max. 95% rF, Betauung vermeiden
Betriebsspannung 230 V AC
Eingang STAS3-Stecker (230 V)
Ausgang STAK3-Kupplung, belastbar bis max. 16 A / 230 V AC
(Kontakt 2: max. 8 A, Kontakt 3: max. 8 A)
Funkfrequenz 868,2 MHz (Elsner RF)
*Das Funk-Heizungsmodul RF-HE-ST IP53 sollte trotz hoher Schutzart in einem
geschütztem Bereich montiert werden, damit kein Wasser eindringen kann. Beach-
ten Sie die Hinweise im Kapitel Anschluss.
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
