2. Technische Daten
Modell
Eingangsspannung
Ausgangsleistung
Leistungsaufnahme
Umgebungstemperatur -10°C – 45°C
Abmessungen
Netto-Gewicht
3. Eigenschaften
1. Steuerbar mit RF Funkferbedienungen
2. Steuern von monochromatischen, Dynamic White, RGB, RGBW oder RGBA Leuchten
3. Für Außenbereich geeignet da Schutzklasse IP65
IP 65
4. Bedienung
RF DW PWM DIMMER IP65 4-KANAL mit Funksteuerungen verbinden:
a. Schließen Sie den RF-Empfänger gemäß dem Schaltbild an.
b. Drücken Sie die Lern-Taste (Learning) am Empfänger und lernen Sie die Funkfernsteuerung
gemäß der Anleitung ein.
c. Ein längeres Drücken (>3 Sek.) der Anlerntaste (Learning) bis LEDs blinken bewirkt, dass die
eingelernten Funkfernsteuerungen gelöscht werden.

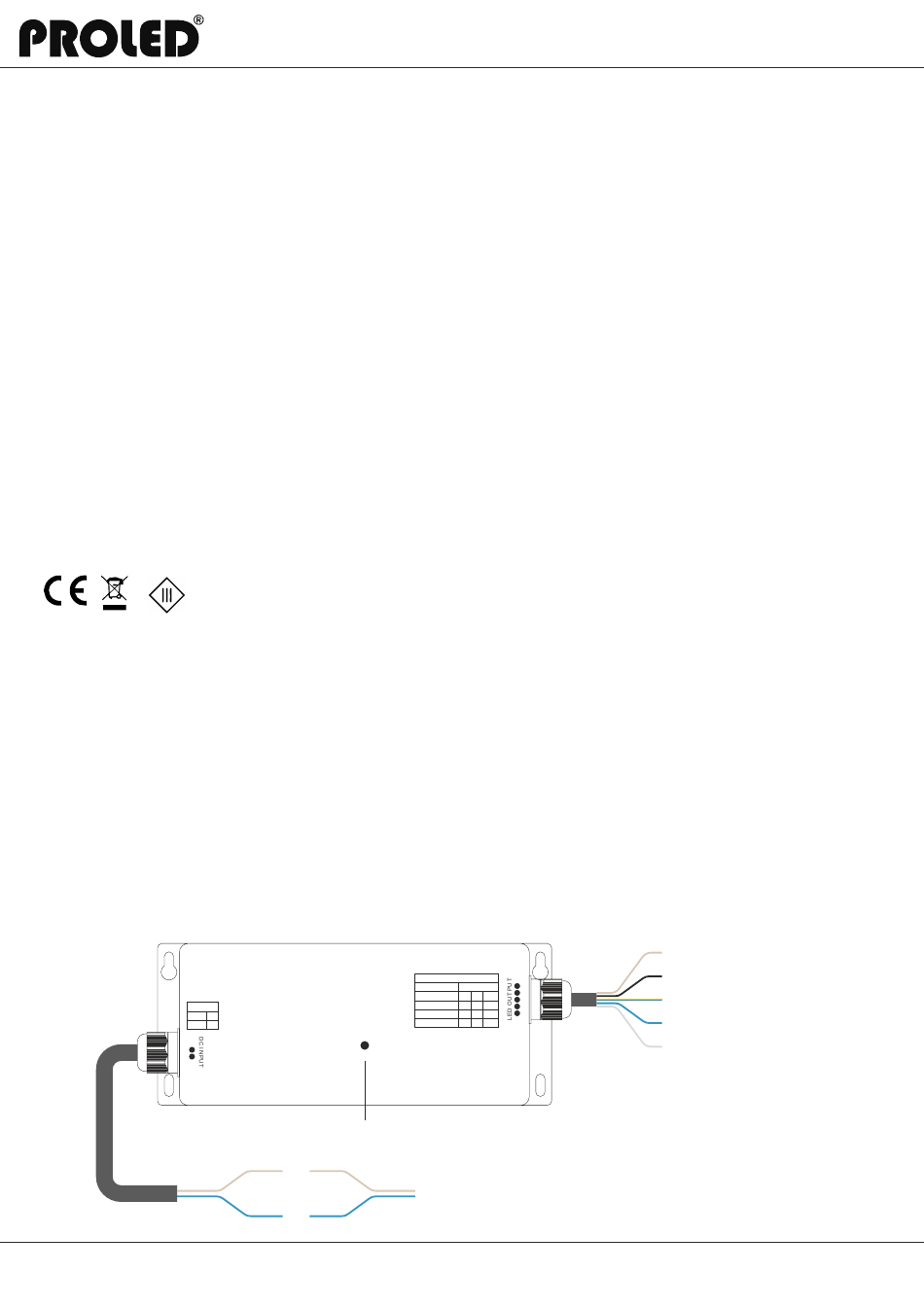

5. Anschlüsse
DC INPUT
Brown
V+
Blue
V-
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
07.19. Technische Änderungen vorbehalten
PROLED RF PWM DIMMER IP65 4-KANAL
12 – 24 VDC
4x 5A
240 / 480 W (12 / 24 VDC)
206 mm x 74 mm x 38 mm (B x H x T)
300 g
RF Empfänger
Key
Learning
Lerntaste:
Verbindung mit Funkfernbedienung
V+
V-
www.proled.com
Bedienungsanleitung / User's manual
LED OUTPUT
Brown
V+
Black
1-
R-
WW-
Yellow+Green
2-
G-
W-
Blue
3-
B-
WW-
Grey White
4-
W-
W-
DC Netzteilanschluß
Common Anode Ausgang(+)
CH 1:R/WW Ausgang(-)
CH 2:G/W Ausgang(-)
CH 3:B/WW Ausgang(-)
CH 4:W/W Ausgang(-)
