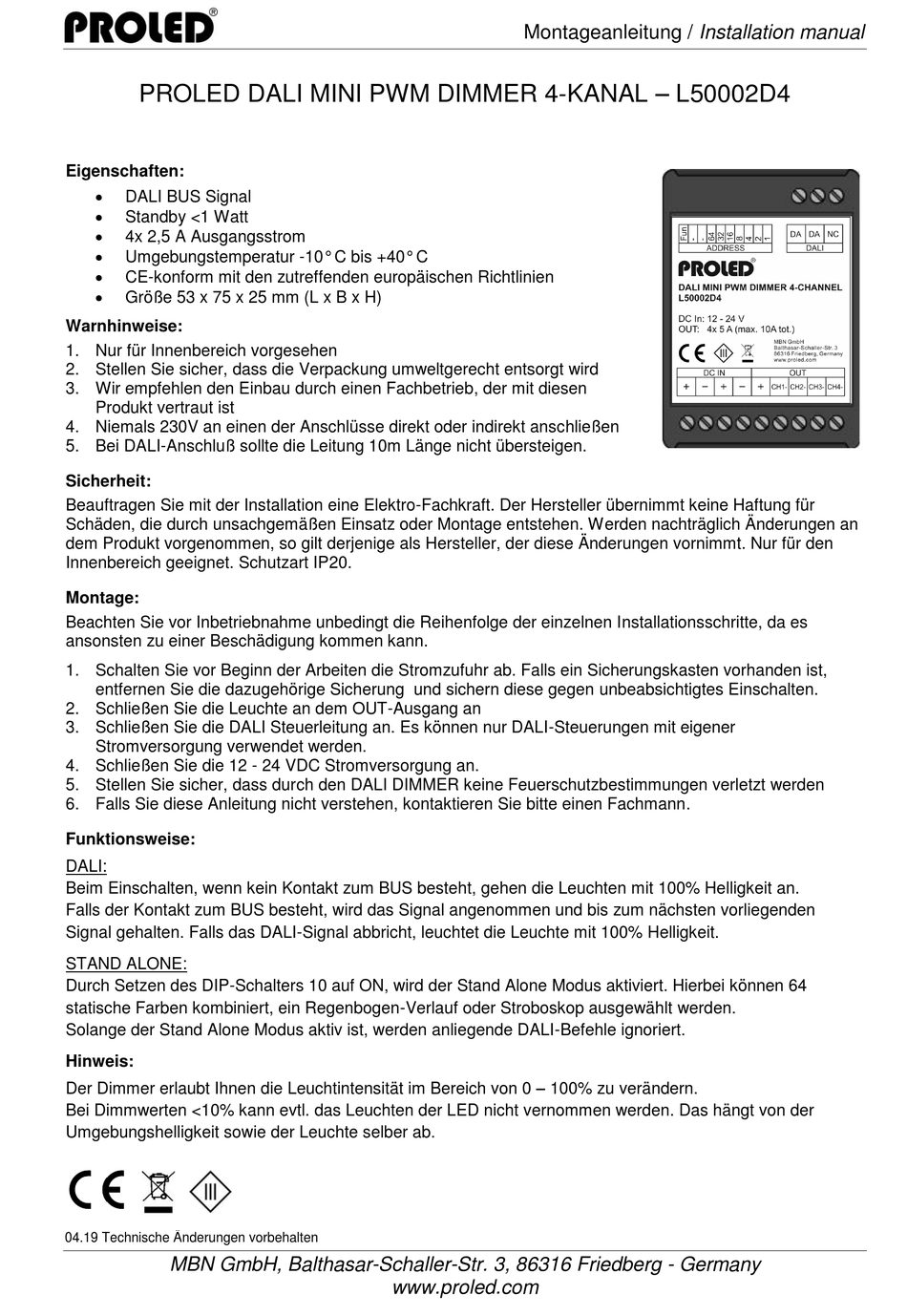

PROLED DALI MINI PWM DIMMER 4-KANAL Montageanleitung

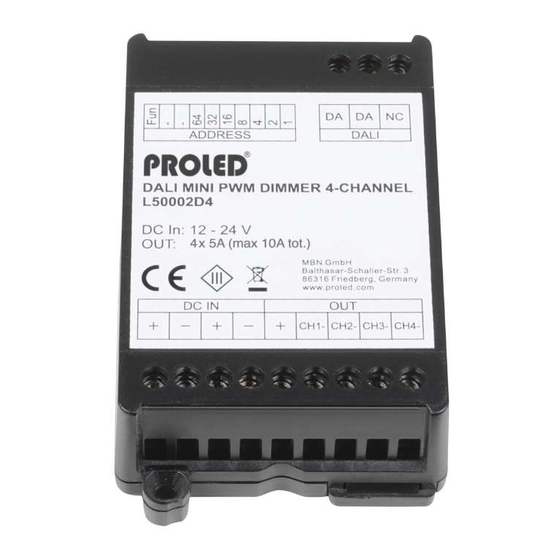

PROLED DALI MINI PWM DIMMER 4-KANAL – L50002D4
Eigenschaften:

DALI BUS Signal

Standby <1 Watt

4x 2,5 A Ausgangsstrom

Umgebungstemperatur -10° C bis +40° C

CE-konform mit den zutreffenden europäischen Richtlinien

Größe 53 x 75 x 25 mm (L x B x H)
Warnhinweise:
1. Nur für Innenbereich vorgesehen
2. Stellen Sie sicher, dass die Verpackung umweltgerecht entsorgt wird
3. Wir empfehlen den Einbau durch einen Fachbetrieb, der mit diesen
Produkt vertraut ist
4. Niemals 230V an einen der Anschlüsse direkt oder indirekt anschließen
5. Bei DALI-Anschluß sollte die Leitung 10m Länge nicht übersteigen.
Sicherheit:
Beauftragen Sie mit der Installation eine Elektro-Fachkraft. Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz oder Montage entstehen. Werden nachträglich Änderungen an
dem Produkt vorgenommen, so gilt derjenige als Hersteller, der diese Änderungen vornimmt. Nur für den
Innenbereich geeignet. Schutzart IP20.
Montage:
Beachten Sie vor Inbetriebnahme unbedingt die Reihenfolge der einzelnen Installationsschritte, da es
ansonsten zu einer Beschädigung kommen kann.
1. Schalten Sie vor Beginn der Arbeiten die Stromzufuhr ab. Falls ein Sicherungskasten vorhanden ist,
entfernen Sie die dazugehörige Sicherung und sichern diese gegen unbeabsichtigtes Einschalten.
2. Schließen Sie die Leuchte an dem OUT-Ausgang an
3. Schließen Sie die DALI Steuerleitung an. Es können nur DALI-Steuerungen mit eigener
Stromversorgung verwendet werden.
4. Schließen Sie die 12 - 24 VDC Stromversorgung an.
5. Stellen Sie sicher, dass durch den DALI DIMMER keine Feuerschutzbestimmungen verletzt werden
6. Falls Sie diese Anleitung nicht verstehen, kontaktieren Sie bitte einen Fachmann.
Funktionsweise:
DALI:
Beim Einschalten, wenn kein Kontakt zum BUS besteht, gehen die Leuchten mit 100% Helligkeit an.
Falls der Kontakt zum BUS besteht, wird das Signal angenommen und bis zum nächsten vorliegenden
Signal gehalten. Falls das DALI-Signal abbricht, leuchtet die Leuchte mit 100% Helligkeit.
STAND ALONE:
Durch Setzen des DIP-Schalters 10 auf ON, wird der Stand Alone Modus aktiviert. Hierbei können 64
statische Farben kombiniert, ein Regenbogen-Verlauf oder Stroboskop ausgewählt werden.
Solange der Stand Alone Modus aktiv ist, werden anliegende DALI-Befehle ignoriert.
Hinweis:
Der Dimmer erlaubt Ihnen die Leuchtintensität im Bereich von 0 – 100% zu verändern.
Bei Dimmwerten <10% kann evtl. das Leuchten der LED nicht vernommen werden. Das hängt von der
Umgebungshelligkeit sowie der Leuchte selber ab.
04.19 Technische Änderungen vorbehalten
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
Montageanleitung / Installation manual
www.proled.com
