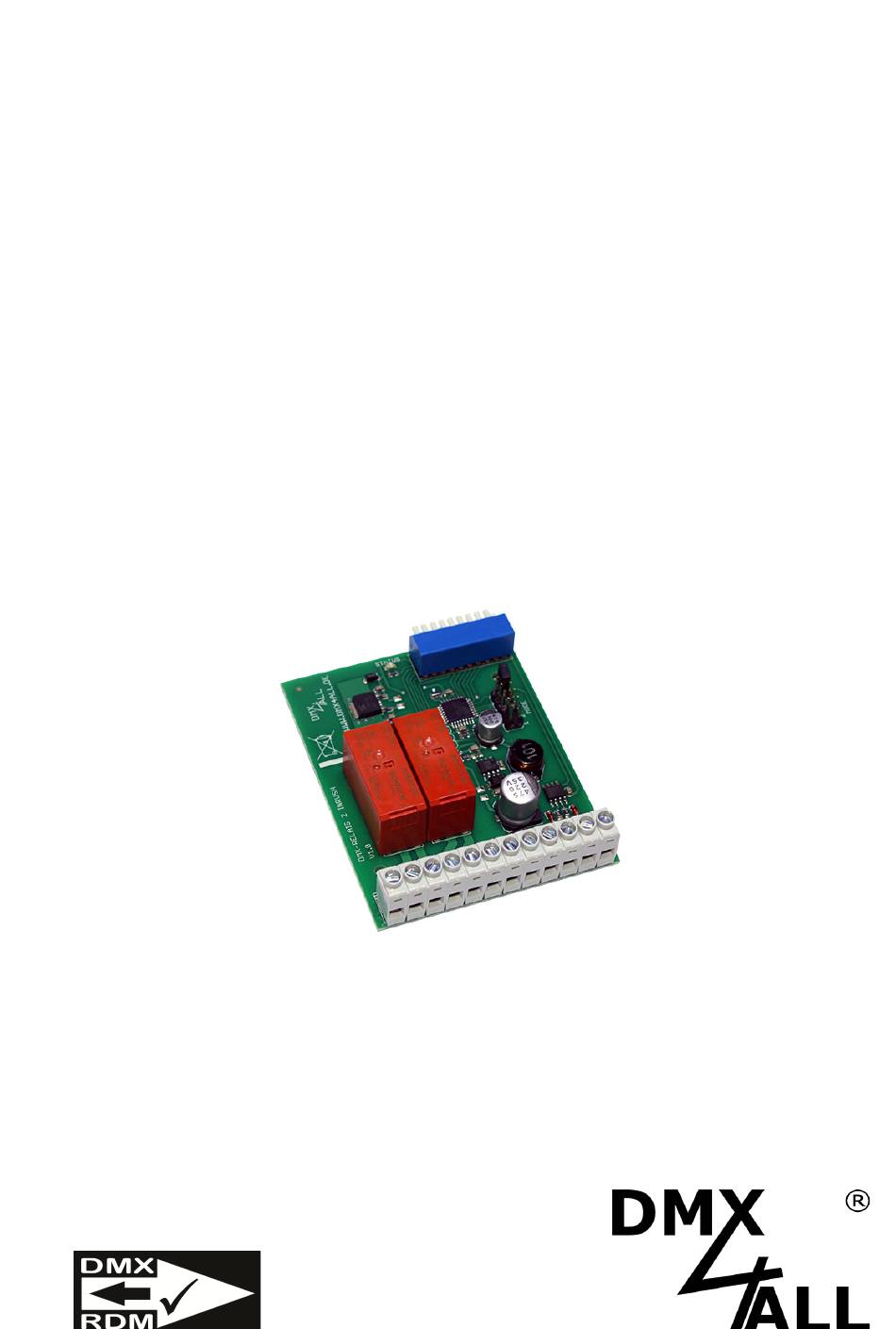

DMX4ALL DMX-RELAIS 2 INRUSH Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für DMX4ALL DMX-RELAIS 2 INRUSH
Inhaltszusammenfassung für DMX4ALL DMX-RELAIS 2 INRUSH
- Seite 1 DMX-RELAIS 2 INRUSH Bedienungsanleitung...
- Seite 2 Die INRUSH-Version ist sowohl für das Schalten von Gleichspannung oder Wechselspannung geeignet. Für Spannungen von 12V bis zu 24V Das DMX-Relais 2 INRUSH arbeitet mit Versorgungsspannungen von 12V bis zu 24V Gleichspannung. DMX FAIL-Funktion Eine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX- Signal den aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen.
-
Seite 3: Technische Daten
DMX-RELAIS 2 INRUSH Technische Daten Spannungsversorgung: 12-24V DC (150mA@12V / 100mA@24V) DMX512 Protokoll: 1 oder 2 Kanäle (je nach Betriebsmode) DMX-Kanäle: HOLD / 0-100% DMX-FAIL: Hysteresis 127/128 Betriebsarten: Hysteresis 0/1 Hysteresis 100/150 Exclusive Monostable 1Second FogControl 2 potentialfreie Schaltkontakte (Schließer / NO) Ausgang: je max. - Seite 4 DMX-RELAIS 2 INRUSH Anschluss Schaltkontakte je max. 8A (165A@20ms Einschalt-Spitzenstrom)
-
Seite 5: Led-Anzeige-Codes
DMX-RELAIS 2 INRUSH LED-Anzeige-Codes Die integrierte LED ist eine Multifunktions-Anzeige. Im Normalbetrieb leuchtet die LED ununterbrochen. In diesem Fall arbeitet das Gerät. Ist die LED dauerhaft dunkel, liegt kein DMX512-Signal am Eingang an. Weiterhin werden Ereignisse über die LED signalisiert. In diesem Fall leuchtet die LED in kurzen Abständen auf und bleibt dann für längere Zeit aus. - Seite 6 DMX-RELAIS 2 INRUSH DMX-FAIL Funktion Das DMX-RELAIS 2 INRUSHverfügt über eine DMX-FAIL Funktion, die bei einem ausgefallenen DMX-Signal die letzten DMX-Wertebeibehält(HOLD) oder einen zuvor per RDM gesetzten Wert verwendet. Die HOLD-Funktion kann per RDM oder über den Schalter 10 aktiviert werden.
-
Seite 7: Betriebsart Auswählen
DMX-RELAIS 2 INRUSH Betriebsart auswählen Betriebsart auswählen Hysteresis 127/128 In dieser Betriebsart schalten beide Relais In dieser Betriebsart schalten beide Relais unabhängig voneinander jeweils über unabhängig voneinander jeweils über einen DMX-Kanal. Die Schaltschwelle (Hysteresis) liegt bei 127/128 was bedeutet, Kanal. Die Schaltschwelle (Hysteresis) liegt bei 127/128 was bedeutet, Kanal. - Seite 8 DMX-RELAIS 2 INRUSH Hysteresis 100/150 In dieser Betriebsart schalten beide Relais unabhängig voneinander jeweils über In dieser Betriebsart schalten beide Relais unabhängig voneinander jeweils über In dieser Betriebsart schalten beide Relais unabhängig voneinander jeweils über einen DMX-Kanal. Die Hysteresis liegt bei 100/150 was bedeutet, da Kanal.
- Seite 9 DMX-RELAIS 2 INRUSH Monostable 1Second (Impulse) (Impulse) In dieser Betriebsart schalten beide Relais unabhängig voneinander jeweils über In dieser Betriebsart schalten beide Relais unabhängig voneinander jeweils über In dieser Betriebsart schalten beide Relais unabhängig voneinander jeweils über einen DMX-Kanal. Sobald der DMX Kanal.
- Seite 10 Zugriff auf das Gerät ist nicht notwendig. Wird die DMX-Startadresse über RDM eingestellt müssen alle Adress-Schalter am DMX-RELAIS 2 INRUSH auf OFF gestellt werden ! Eine DMX- Startadresse die über die Adress-Schalter eingestellt wird hat immer Vorrang ! Dieses Gerät unterstützt die folgenden RDM Befehle:...
- Seite 11 DMX-RELAIS 2 INRUSH Herstellerabhängiger RDM-Steuerbefehle: SERIAL_NUMBER PID: 0xD400 Gibt eine Textbeschreibung (ASCII-Text) der Seriennummer des Geräts aus. Send: PDL=0 Receive: PDL=21 (21 Byte ASCII-Text)
-
Seite 12: Factory Reset
DMX-RELAIS 2 INRUSH Factory Reset Bevor Sie den Factory Reset durchführen lesen Sie alle Schritte sorgfältig durch. Um das DMX-RELAIS 2 INRUSHin den Auslieferzustand zurückzusetzten gehen Sie wie folgt vor: Gerät ausschalten (Spannungsversorgungausschalten !) Adressschalter 1 bis 10 auf ON stellen Gerät einschalten (Spannungsversorgung einschalten) - Seite 13 DMX-RELAIS 2 INRUSH Abmessungen Alle Angaben in mm...
- Seite 14 DMX-RELAIS 2 INRUSH Zubehör Hutschienengehäuse 700 Netzteil 12V / 20W...
- Seite 15 DMX-RELAIS 2 INRUSH CE-Konformität Diese Baugruppe (Platine) ist durch einen Mikroprozessor Diese Baugruppe (Platine) ist durch einen Mikroprozessor Diese Baugruppe (Platine) ist durch einen Mikroprozessor gesteuert und verwendet Hochfrequenz. Um die Eigenschaften gesteuert und verwendet Hochfrequenz. Um die Eigenschaften gesteuert und verwendet Hochfrequenz. Um die Eigenschaften in Bezug auf die CE in Bezug auf die CE-Konformität zu erhalten, ist der Einbau...
-
Seite 16: Risiko-Hinweise
DMX-RELAIS 2 INRUSH Risiko-Hinweise Sie haben einen technischen Artikel erworben. Entsprechend Sie haben einen technischen Artikel erworben. Entsprechend Sie haben einen technischen Artikel erworben. Entsprechend dem Stand der Technik können folgende Risiken nicht dem Stand der Technik können folgende Risiken nicht dem Stand der Technik können folgende Risiken nicht... - Seite 17 D-44869 Bochum Germany Letzte Änderung: 16.06.2020 © Copyright DMX4ALL GmbH Alle Rechte vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Fotokopie, Druck, Mikrofilm oder in einem anderen Verfahren) ohne ausdrückliche schriftliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
