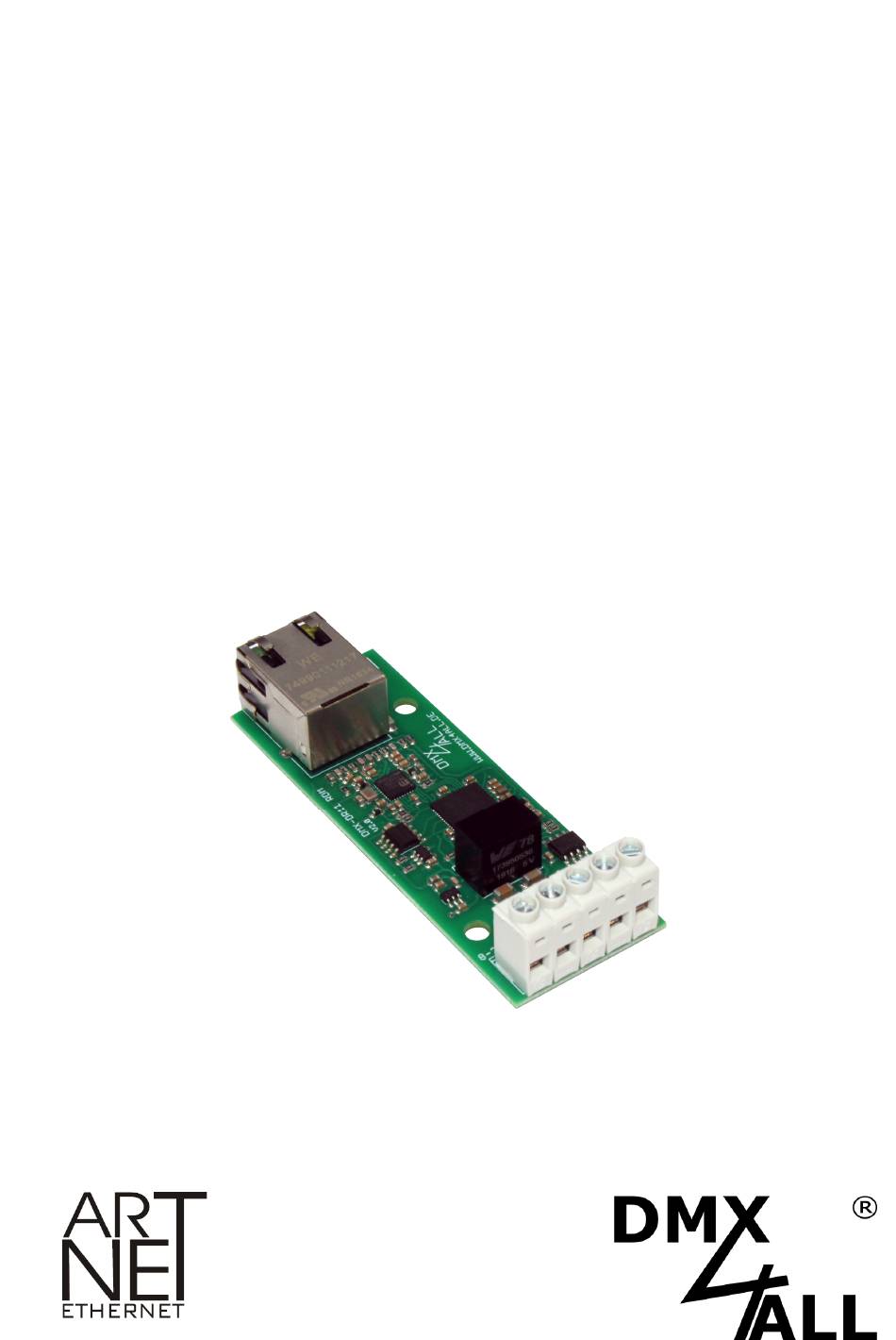

- Seite 1 DMX UNIVERSE DR1.1 RDM Bedienungsanleitung Art-Net™ Designed by and Copyright Alderamin Group Ltd.
- Seite 2 PC-Tool oder Android-App kostenlos zur Verfügung. Damit können Sie die Netzwerkein- stellungen unverändert lassen und die IP problemlos konfigurieren. Kompakte Ausführung Das DMX UNIVERSE DR1.1 RDM ist mit nur 29,2mm Breite passend für das optional erhältliche Hutschienengehäuse 350. Art-Net™ Merge-Funktion Zwei Art-Net™-Quellen werden per LTP (Latest) oder HTP (Highest) auf den DMX-Ausgang...
-
Seite 3: Technische Daten
DMX UNIVERSE DR1.1 RDM Technische Daten Spannungsversorgung: 8-24V DC (150mA@12V; 100mA@24V) Ethernet: RJ45 Anschlüsse: Power: Schraubklemmen DMX: Schraubklemmen Einstellbar: DMX: - 512 Kanäle OUT - 512 Kanäle IN Einstellbar (5 - 44 fps) DMX-Framerate: RDM über Art-Net™ ein-/ausschaltbar RDM: HOLD last data... - Seite 4 DMX UNIVERSE DR1.1 RDM Anschluss Ethernet UNIVERSE DR1.1 RDM POWER 8-24V...
-
Seite 5: Led-Anzeigen
DMX UNIVERSE DR1.1 RDM LED-Anzeigen LED grün Die grüne LED blinkt, wenn keine Ethernetverbindung vorhanden ist und leuchtet durchgehend, wenn eine Ethernetverbindung vorhanden ist. LED gelb Die gelbe LED leuchtet auf, sobald Daten empfangen werden. -
Seite 6: Einstellen Der Ip Mit Ip-Configurator
DMX UNIVERSE DR1.1 RDM Konfiguration Die Konfiguration des DMX UNIVERSE DR1.1 RDM erfolgt über ein Web-Interface, welches über einen beliebigen Webbrowser aufgerufen wird. Einstellen der IP mit IP-Configurator Der IP-Configurator ermöglicht die Einstellung der IP-Adresse und der Netzmaske auch dann, wenn die Netzwerkeinstellung des PC nicht im IP-Bereich des DMX UNIVERSE DR1.1 RDM liegt. -
Seite 7: Einstellen Der Ip Mit Webbrowser
DMX UNIVERSE DR1.1 RDM Einstellen der IP mit Webbrowser Im Auslieferzustand ist die vergebene IP-Adresse 2.0.0.10, welche für das Web- Interface verwendet wird. Stellen Sie die Netzwerkkarte Ihres Computer auf diesen IP-Bereich ein, um über den Webbrowser die IP-Adresse 2.0.0.10 aufzurufen. -
Seite 8: Gerätekonfiguration
DMX UNIVERSE DR1.1 RDM Gerätekonfiguration Rufen Sie in Ihrem Webbrowser in der Adressleiste die IP des DMX UNIVERSE DR 1.1 RDM auf (Auslieferzustand: 2.0.0.10), um die folgende Konfigurationsseite zu erhalten: Network Settings Jedes Gerät (Node) benötigt eine eigene IP-Adresse, sodass die Zuordnung im Netzwerk eindeutig erfolgen kann. - Seite 9 Search ESTA-IDs angegebenen zusätzlich abgefragt. Im Standard-Betrieb kann dieses Feld leer bleiben. DMX4ALL Command Settings Hier erfolgt die Konfiguration des Ethernet-Ports für die DMX4ALL-Commands. LED Indicator Settings Die Option LED auto off schaltet die LED-Anzeigen am DMX UNIVERSE DR 1.1 RDM nach 5 Minuten automatisch aus, wenn die Ethernet-Verbindung durchgehend besteht.
-
Seite 10: Dmx-Ausgang
DMX UNIVERSE DR1.1 RDM DMX-Ausgang Um das DMX UNIVERSE DR1.1 RDM für die DMX-Ausgabe (Ethernet zu DMX) zu verwenden, muss der Interface-Mode DMX-Output in den Main-Settings ausgewählt sein. Durch klicken auf DMX Output erhalten sie die folgende Konfigurationsseite: Die Art-Net™-Parameter SubNet, Net und Port sind nach den Art-Net™- Spezifikationen einzustellen und geben das Ziel für die DMX-Daten an. -
Seite 11: Dmx-Eingang
DMX UNIVERSE DR1.1 RDM DMX-Eingang Um das DMX UNIVERSE DR1.1 RDM als DMX-Input-Interface (DMX zu Art-Net™) zu verwenden, muss der Interface-Mode DMX-Input in den Main-Settings ausgewählt sein. Durch klicken auf DMX Input erhalten sie die folgende Konfigurationsseite: Die Art-Net™-Parameter SubNet, Net und Port sind nach den Art-Net™- Spezifikationen einzustellen und geben die Quelle der DMX-Daten an. -
Seite 12: Internes Programm Erstellen / Verwenden
DMX UNIVERSE DR1.1 RDM Internes Programm erstellen / verwenden Das DMX UNIVERSE DR1.1 RDM verfügt über eine vom Benutzer programmierbare Stand-Alone-Funktion, welche ein internes Programm wiedergeben kann. Das interne Programm ist ausschließlich im DMX-Output-Mode verfügbar und kann und nach dem Einschalten des Geräts und bei Ausbleiben von Art-Net™-Daten (DMX Output →... -
Seite 13: Dmx4All-Command Unterstützung
DMX UNIVERSE DR1.1 RDM DMX4ALL-Command Unterstützung Das DMX UNIVERSE DR1.1 RDM verfügt über eine weitere Kommunikations- Schnittstelle, welche DMX4ALL-Commands verwendet. Für diese Kommunikations-Schnittstelle sind folgende Einstellungen in den Main- Settings verfügbar: Die Ansteuerung mit den DMX4ALL-Commands erfolgt indem die RAW-Datenpakete per TCP bzw. - Seite 14 DMX UNIVERSE DR1.1 RDM VCP-Ansteuerung Für die Ansteuerung über einen COM-Port muss ein TCP-VCP-Programm installiert werden, welches einen Virtuellen Com Port (VCP) zur Verfügung stellt. Wir empfehlen Ihnen hier das Tool Serial to Ethernet Connection, welches von uns getestet wurde. Dieses Tool finden Sie als Download in unserem Support-Bereich.
-
Seite 15: Factory Reset
DMX UNIVERSE DR1.1 RDM Factory Reset Das DMX UNIVERSE DR1.1 RDM kann über den Webbrowser in den Auslieferzustand zurückgesetzt werden. Gehen Sie dazu wie folgt vor: Webbrowser öffnen und die Seite Service aufrufen Im Eingabefeld den Service-Code „7319“ eingeben Send klicken Anschließend mindestens 10 Sekunden warten... -
Seite 16: Firmware-Update Durchführen
DMX UNIVERSE DR1.1 RDM Firmware-Update durchführen Das DMX UNIVERSE DR1.1 RDM verfügt über eine Update-Funktion, die es erlaubt zukünftige Firmware-Versionen zu übertragen. Gehen Sie dazu wie folgt vor: Gerät ausschalten Update-Software DMX4ALL LAN-Updater starten Netzwerkverbindung zum PC herstellen Gerät einschalten Die gelbe LED leuchtet für ca. - Seite 17 DMX UNIVERSE DR1.1 RDM Abmessungen Alle Angaben in mm...
- Seite 18 DMX UNIVERSE DR1.1 RDM Zubehör Hutschienengehäuse 350 Netzteil 12V / 20W Netzwerkkabel...
-
Seite 19: Risiko-Hinweise
DMX UNIVERSE DR1.1 RDM CE-Konformität Diese Baugruppe (Platine) ist durch einen Mikroprozessor gesteuert und verwendet Hochfrequenz. Um die Eigenschaften der Baugruppe in Bezug auf die CE-Konformität zu erhalten, ist der Einbau entsprechend der EMV-Richtlinie 2014/30/EU in ein geschlossenes Metallgehäuse notwendig. - Seite 20 D-44869 Bochum Germany Letzte Änderung: 12.03.2020 © Copyright DMX4ALL GmbH Alle Rechte vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Fotokopie, Druck, Mikrofilm oder in einem anderen Verfahren) ohne ausdrückliche schriftliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
