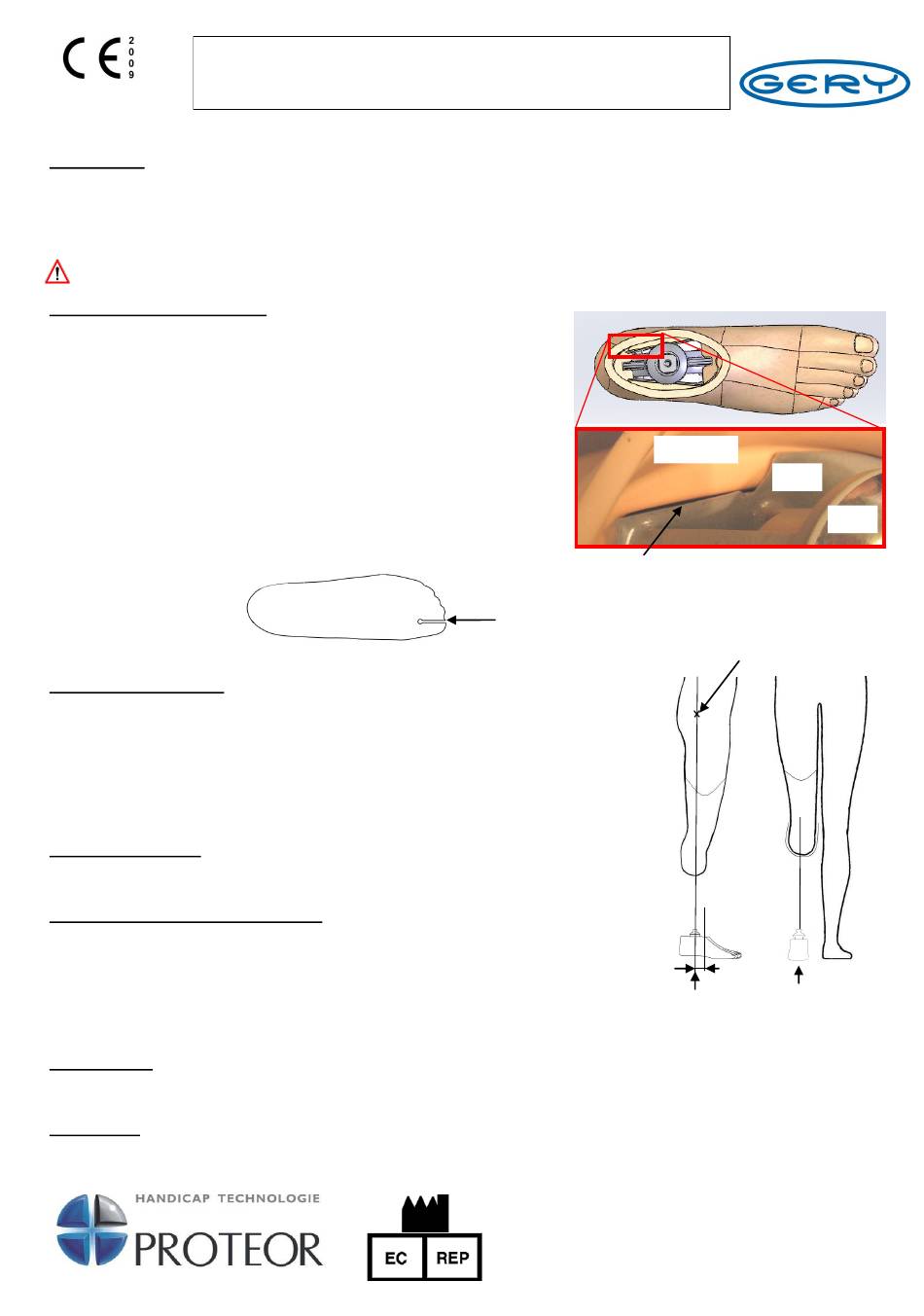

PROTEOR GERY 1A200 Montageanleitung

1– Indications
Le pied 1A200 GERY est destiné uniquement à l'appareillage prothétique du membre inférieur. Il convient aux patients peu
actifs (L1), d'un poids (charge portée incluse) inférieur à 100 kg pour les tailles 22 à 27 cm et à 125 kg pour les tailles 28 et 29 cm.
Ce pied, quelle que soit sa taille, s'adapte, lors de la construction de la prothèse à des chaussures d'une hauteur de talon de 0 mm
à 20 mm.
ATTENTION : le pied 1A200 GERY n'est pas approprié pour une utilisation bilatérale sur les amputés doubles et est
contre-indiqué pour les patients de plus de 125kg.
2- Description et fonctionnalités
Le pied 1A200 GERY est constitué de deux éléments principaux
indémontables : Un noyau et une enveloppe esthétique.
Il comprend également un clip malléolaire permettant une fixation de
l'esthétique en mousse.
Le noyau n'est pas collé à l'enveloppe, son maintien est assuré par une
résine de comblement qui renforce le clipsage des deux pièces. Il est donc
normal de constater un jeu entre la matière de comblement et l'enveloppe.
L'enveloppe esthétique, constituée d'un matériau insensible à l'humidité
et aux UV, habille la structure et assure le bon maintien dans la chaussure de la
taille correspondante. L'ensemble de ces composants donne au pied un compor-
tement souple et confortable en réduisant les contraintes dans le membre
résiduel durant la marche.
Le trou sur la face inférieure du pied sert de repère pour séparer, si
besoin, le gros orteil des autres et permettre l'utilisation de sandalettes. Dans ce
cas, utiliser une scie à ruban, scier le pied jusqu'au trou et élargir le passage
suivant le besoin.
3– Montage et alignement
En utilisant des éléments de liaison compatibles, procéder au montage traditionnel
en vérifiant que la ligne de charge passe de 0 à 10 mm en avant de l'axe de la pyramide.
4- Réglage dynamique
À l'écoute de votre patient et selon vos observations, effectuer les réglages pour
obtenir une marche la moins fatigante possible et engendrer le maximum de confort.
5- Mise en œuvre du raccord malléolaire
Découper la mousse esthétique à la longueur souhaitée, la positionner sur le pied et
tracer le contour de la malléole.
À l'intérieur de la mousse, fraiser un espace adapté pour recevoir la pièce de con-
nexion choisie, tout en conservant une épaisseur suffisante pour le collage.
Nettoyer les surfaces de contact et coller le clip malléolaire sur la mousse avec de la
colle néoprène réf. XC090.
Après séchage, finir la forme extérieure selon la méthode habituelle.
6- Maintenance
Aucune maintenance n'est nécessaire.
Nettoyer l'enveloppe avec un chiffon ou une éponge légèrement humide.
7– Recyclage
Retirer, si possible, le noyau de l'enveloppe puis séparer la partie en plastique et la partie métallique (pyramide et sphère).
L'enveloppe et la partie en plastique du noyau sont des déchets spéciaux. La pièce métallique est en acier inox. Ces pièces
doivent être recyclées suivant la législation en vigueur.
Pied 1A200 GERY
Notice de montage
sciez ici
6, rue de la Redoute - 21850 Saint-Apollinaire - France
Tél. : 33 (0)3 80 78 42 10 - Fax: 33 (0)3 80 78 42 15
ht.orthopedie@proteor.com - www.proteor.com
enveloppe
résine
jeu
Centre de l'articulation
coxo-fémorale
0 - 10 mm
Axe vertical passant par le centre
de l'emboîture et le centre du tube.
PROTEOR
1A20099-0613- Page 1/4
noyau
