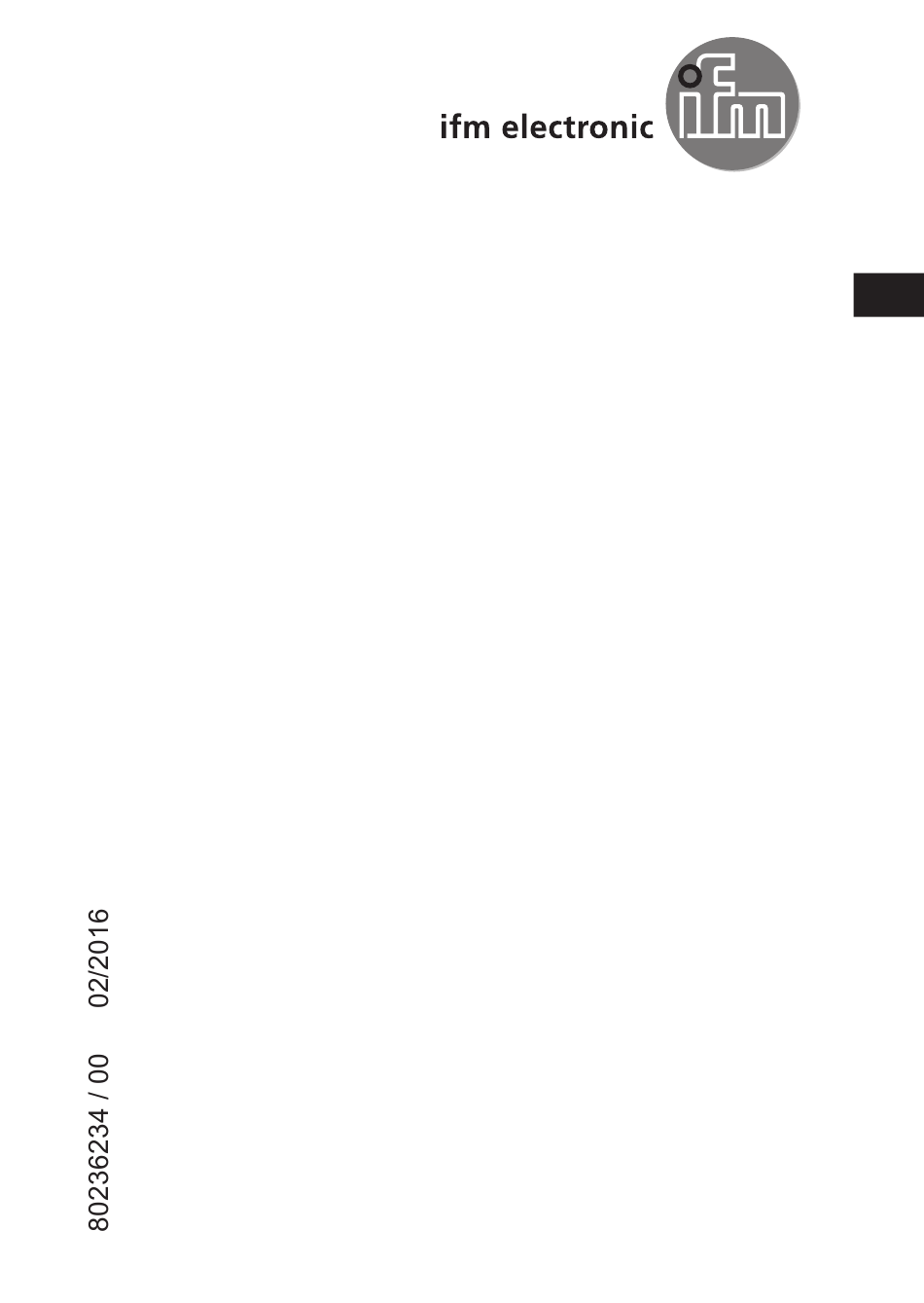

Seite 1
Montageanleitung Verschlusskappe für Drucksensoren E30148...
Seite 2
Für den Zeitraum der Montagearbeiten, an der Filterabdeckung, ist Sorge zu tragen, das der Sensor keiner feuchten Umgebungsbedingung ausge- setzt wird! ► Filterabdeckung (A) mit geeignetem Werkzeug abschrauben. ► Teflonmembrane (C) vom Grundkör- per (B) abziehen. Der Sensor ist für die Montage der Verschlusskappe E30148 vorbereitet.
Seite 3
3 Montage Verschlusskappe E30148 ► Verschlusskappe (D) auf Grundkör- per (B) schrauben und mit Schrau- benschlüssel SW11 anziehen* Anzugsdrehmoment 2,5...3,5 Nm! Die Verschlusskappe verhindert Druckausgleich des Relativdruck-Messge- rätes! Beachten bei Verwendung der Verschlusskappe: • der Druckausgleich des Relativdruck-Messgerätes wird verhindert •...
