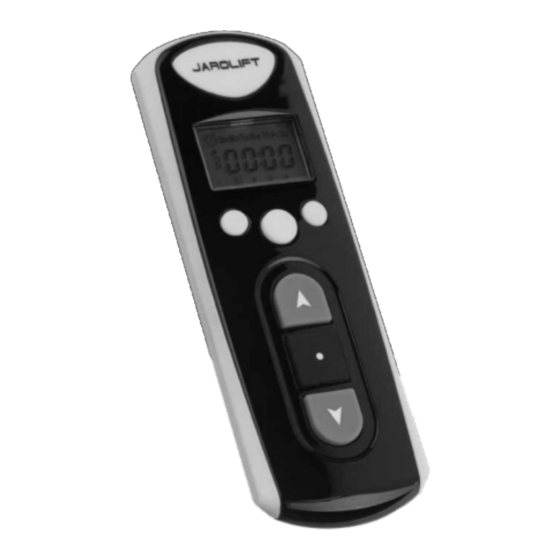

JAROLIFT TDRCT04 Original Bedienungsanleitung
4-kanal handsender mit timer
Vorschau ausblenden
Andere Handbücher für TDRCT04:
- Bedienungsanleitung (6 Seiten) ,
- Original bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für JAROLIFT TDRCT04
Inhaltszusammenfassung für JAROLIFT TDRCT04
- Seite 1 Sie erreichen uns Service-Hotline unter der +49 8178 - 932 932 mit passender Wandhalterung handsender mit Timer handsender TDRCt04 4-Kanal Handsender mit Timer original bedienungsanleitung V1.02-05.2020...
-
Seite 2: Inhaltsverzeichnis
Angewandte / harmonisierte Normen: Draft EN 301489-1 V2.2.0:2017 Draft EN 301489-1 V2.1.1:2017 EN 300220-2 V3.1.1:2017 EN 62479:2010 EN 61058-1:2002/A2:2008 Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.jarolift.de/konformitaetserklaerungen.html WEEE-Reg.-Nr. DE 41060608 for: JAROLIFT®™ Michael Mayer CEO / Geschäftsführer Hohenschäftlarn, 2019-09-05... -
Seite 3: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE Funkanlagen geregelt und ist unter anderem WARNUNG! durch bauliche Gegebenheiten beeinflusst. Wichtige Sicherheitsanweisungen! Für die Sicherheit von Personen ist es wichtig, Achten Sie bei der Planung auf einen ausrei- diese Anweisungen zu befolgen! chenden Funkempfang. Dies gilt insbesondere Bitte bewahren Sie die Anleitung auf und dann, wenn sich der Funksender in einem an- übergeben Sie diese bei einem Besitzerwech-... - Seite 4 ALLGEMEINE SICHERHEITSHINWEISE gewollter Betrieb, z.B. durch spielende Kinder, versehrtheit. ausgeschlossen ist. Wenden Sie sich bitte an unseren Service Sichern Sie die angesteuerte Anlage gegen (siehe letzte Seite), falls Sie Schäden am Gerät unbefugtes Bedienen. Treffen Sie Sicherheits- feststellen. vorkehrungen gegen unbeabsichtigtes Ein- WICHTIG! schalten.
-
Seite 5: Funktionsübersicht / Technische Daten & Lieferumfang
Kompatibel zu allen TDEF Funk-Motoren und TDR Funk-Empfängern ab Produktionsdatum 03/2010 Vergleichen Sie nach dem Auspacken den Packungs- inhalt mit den Angaben zum Lieferumfang in dieser Anleitung: 1. Handsender TDRCT04 2. Wandhalterung inkl. Befestigungmaterial 3. Bedienungsanleitung Den jeweiligen Gerätetyp entnehmen Sie dem Typenschild. -
Seite 6: Programmierung
Zur Einstellung der Endlagen des angesteuerten Funk-Antriebes sowie für weitere Einstellungen bzw. Programmierschritte benötigen Sie die Anleitung des jeweiligen Funk-Motors oder externen Funk-Empfängers! Erstprogrammierung TDRCT04 Das gezeigte Beispiel ist exemplarisch und abhängig vom jeweiligen Empfängertyp. Bitte beachten Sie die Anleitung des Empfängers! -
Seite 7: Einzelbedienung
PROGRAMMIERUNG Einzelbedienung Wählen Sie mit Hilfe der Taste K3 (Tastenbeschreibung siehe Seite 5) den gewünschten Kanal bzw. Motor aus. Drücken Sie kurz die AUF-, STOPP- oder AB-Taste, um den Motor zu steuern. Aktiven Kanal Über AUF-, AB- mit Taste K3 und STOPP-Taste auswählen. -
Seite 8: Einstellen Der Aktuellen Uhrzeit Und Des Wochentages
PROGRAMMIERUNG Einstellen der aktuellen Uhrzeit und des Wochentages 1. Drücken Sie im Hauptmenü zunächst die K1-Taste (Beschreibung s. blinkt Seite 5). In der linken oberen Ecke erscheint dann ein Uhrensymbol und und die Stundenanzeige blinkt. 2. Stellen Sie die „Stunde“ über die Auf- / Ab- Tasten ein und bestätigen Sie die Eingabe mit der K1-Taste. -
Seite 9: Aktivieren Und Deaktivieren Der Zeitschaltfunktion
PROGRAMMIERUNG EINSTELLEN DER AUTOMATISCHEN AUF- UND AB - FAHRZEITEN Sie können 8 Auf- und 8 Abfahrzeiten einprogrammieren. Diese Auf- bzw. Ab- fahrzeiten können Sie jeweils einem gewünschten Kanal oder allen vier Kanälen zuweisen. 1. Drücken Sie im Hauptmenü die K2- Taste um in das Fahrzeitenmenü zu gelan- gen. -
Seite 10: Handsender Hinzufügen / Kopieren
Zum Einlernen weiterer Hand- oder Wandsender in einen Funk-Motor oder Funk-Empfänger benötigen Sie einen bereits ein- gelernten Hand- oder Wandsender (siehe „Erstprogrammierung“). Programmierbeispiel - Hinzufügen eines Handsenders (TDRCT04) 1. Wählen Sie an einem bereits eingelernten Handsender mit der Taste K3 (Beschreibung siehe Seite 5) den gewünschten Kanal aus, der kopiert werden soll (der aktive Kanal wird in der unteren Kanalleiste durch einen Rahmen markiert). -
Seite 11: Einstellen Des Tippbetriebs
PROGRAMMIERUNG Einstellen des Tippbetriebs In der Betriebsart „Tipp-Betrieb“ können Sie Jalousien komfortabel steuern. Beim Drücken auf die AUF-Taste fährt der Behang nicht sofort in die obere Endlage. Der Antrieb wird durch kurzes Drücken angesteuert und öffnet so die Jalousie nur schritt- weise, um die Lamellen zu öffnen. -
Seite 12: Batteriewechsel
BATTERIEWECHSEL Zum Wechseln der Batterie muss die hintere Abdeckung des 1. Entfernen Sie die 4 Schrauben der hinteren Abdeckung mit Handsenders entfernt werden. einem geeigneten Schraubendreher. 2. Öffnen Sie vorsichtig das Gehäuse. Handsender geöffnet. Achten Sie auf die gummierte Taste in der Mitte des Gehäuses. - Seite 13 BATTERIEWECHSEL 4. Schieben Sie die neue Batterie (TYP CR 2430) von oben vor- 5. Drücken Sie das Vorderteil des Handsenders vorsichtig in sichtig in die Batteriehalterung. den Gummirand der hinteren Abdeckung. 6. Befestigen Sie die hintere Abdeckung mit den zuvor ent- 7.
-
Seite 14: Notizen
NOTIZEN... - Seite 15 NOTIZEN...
-
Seite 16: Kontaktinformationen
Germany Enterprises GmbH & Co. KG Zechstraße 1-7, 82069 Hohenschäftlarn Tel.: 08178 / 932 932 Fax: 08178 / 932 970 20 info@jarolift.de www.jarolift.de Nachdruck, auch auszugsweise, nur mit Genehmigung des Verfassers. Produktveränderungen, die aus unserer Sicht einer Qualitätsverbesserung dienen, können jederzeit, auch ohne Vorankündigung oder Mitteilung, durchgeführt werden.
