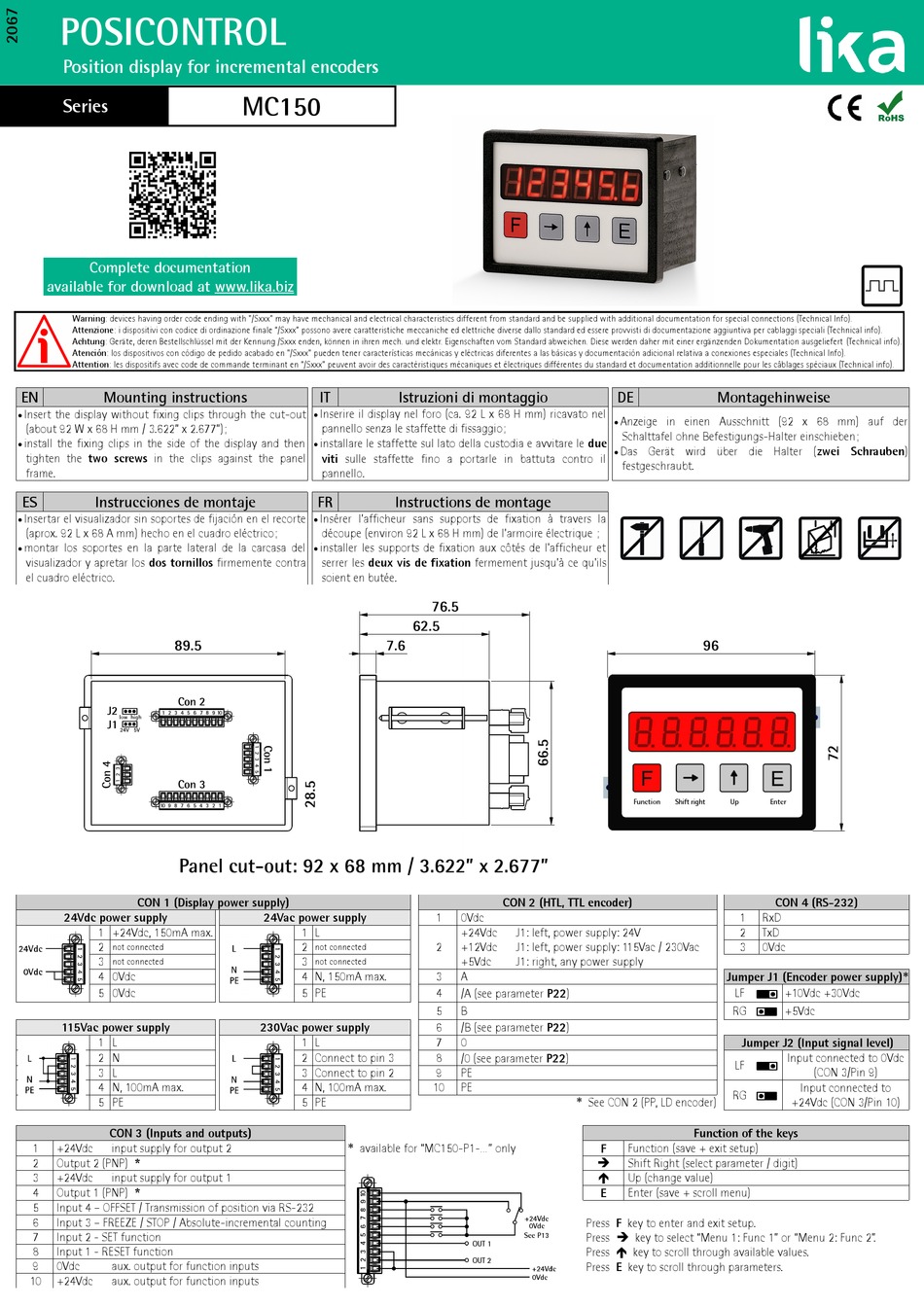

POSICONTROL
Position display for incremental encoders
Series
Complete documentation
available for download at www.lika.biz
Warning: devices having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: i dispositivi con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los dispositivos con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les dispositifs avec code de commande terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).
EN Mounting instructions
Insert the display without fixing clips through the cut-out

(about 92 W x 68 H mm / 3.622" x 2.677");
install the fixing clips in the side of the display and then

tighten the two screws in the clips against the panel
frame.
ES Instrucciones de montaje
Insertar el visualizador sin soportes de fijación en el recorte

(aprox. 92 L x 68 A mm) hecho en el cuadro eléctrico;
montar los soportes en la parte lateral de la carcasa del

visualizador y apretar los dos tornillos firmemente contra
el cuadro eléctrico.
CON 1 (Display power supply)
24Vdc power supply
1 +24Vdc, 150mA max.
2
not connected
3
not connected
4 0Vdc
5 0Vdc
115Vac power supply
1 L
2 N
3 L
4 N, 100mA max.
5 PE
CON 3 (Inputs and outputs)
1 +24Vdc input supply for output 2
2 Output 2 (PNP) *
3 +24Vdc input supply for output 1
4 Output 1 (PNP) *
5 Input 4 – OFFSET / Transmission of position via RS-232
6 Input 3 – FREEZE / STOP / Absolute-incremental counting
7 Input 2 - SET function
8 Input 1 - RESET function
9 0Vdc aux. output for function inputs
10 +24Vdc aux. output for function inputs
MC150
IT Istruzioni di montaggio
Inserire il display nel foro (ca. 92 L x 68 H mm) ricavato nel

pannello senza le staffette di fissaggio;
installare le staffette sul lato della custodia e avvitare le due

viti sulle staffette fino a portarle in battuta contro il
pannello.
FR Instructions de montage
Insérer l'afficheur sans supports de fixation à travers la

découpe (environ 92 L x 68 H mm) de l'armoire électrique ;
installer les supports de fixation aux côtés de l'afficheur et

serrer les deux vis de fixation fermement jusqu'à ce qu'ils
soient en butée.
24Vac power supply
1 L
2
not connected
3
not connected
4 N, 150mA max.
5 PE
230Vac power supply
1 L
2 Connect to pin 3
3 Connect to pin 2
4 N, 100mA max.
5 PE
* available for "MC150-P1-..." only
CON 2 (HTL, TTL encoder)
1 0Vdc
+24Vdc J1: left, power supply: 24V
2 +12Vdc J1: left, power supply: 115Vac / 230Vac
+5Vdc J1: right, any power supply
3 A
4 /A (see parameter P22)
5 B
6 /B (see parameter P22)
7 0
/0 (see parameter P22)
8
9 PE
10 PE
* See CON 2 (PP, LD encoder)
F


E
Press F key to enter and exit setup.
Press  key to select "Menu 1: Func 1" or "Menu 2: Func 2".
Press  key to scroll through available values.
Press E key to scroll through parameters.
DE Montagehinweise
Anzeige in einen Ausschnitt (92 x 68 mm) auf der

Schalttafel ohne Befestigungs-Halter einschieben;
Das Gerät wird über die Halter (zwei Schrauben)

festgeschraubt.
CON 4 (RS-232)
1 RxD
2 TxD
3 0Vdc
Jumper J1 (Encoder power supply)*
LF +10Vdc +30Vdc
RG +5Vdc
Jumper J2 (Input signal level)
Input connected to 0Vdc
LF
RG
Function of the keys
Function (save + exit setup)
Shift Right (select parameter / digit)
Up (change value)
Enter (save + scroll menu)
(CON 3/Pin 9)
Input connected to
+24Vdc (CON 3/Pin 10)
