COLLEGAMENTO DEL RELÈ DI POMPA
NOTA: il presente capitolo riguarda esclusivamente gli
impianti dotati relè di pompa. Il relè della pompa è un
dispositivo che utilizza un impulso del programmatore
per attivare un circuito elettrico separato che, a sua
volta, controlla la messa in funzione di una pompa per
alimentare l'impianto di irrigazione.

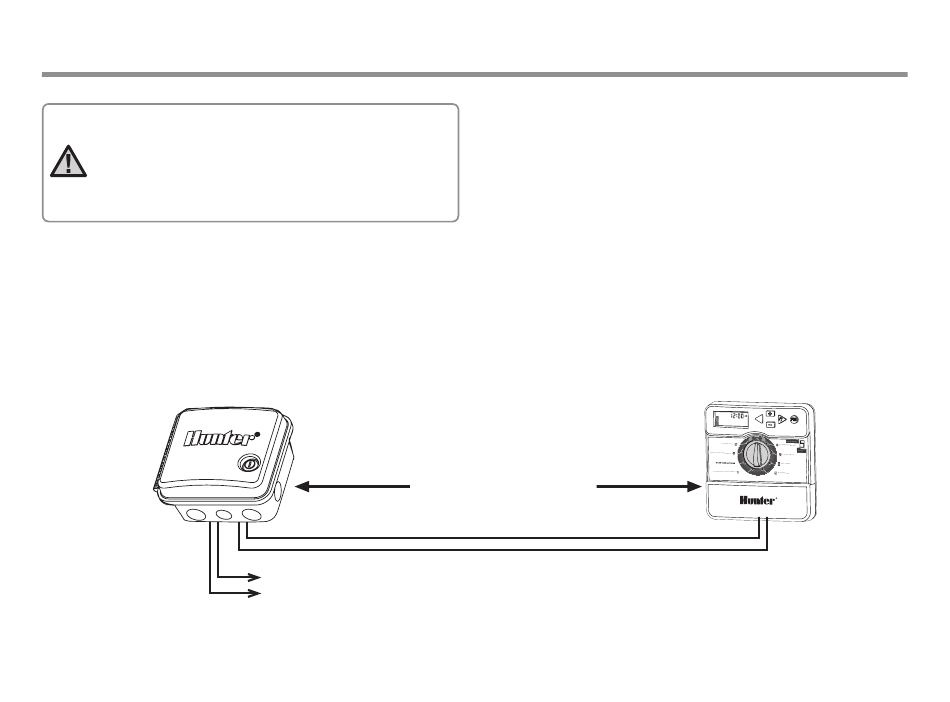

Relè di avvio della
pompa serie PSR
4,5 metri minimo (15')
Verso la pompa
Il programmatore deve essere montato a min. 4,5 m dal relè di
innesco della pompa e dalla pompa stessa, per ridurre al minimo
eventuali interferenze elettriche.
1. Far correre i due fili del relè della pompa verso il programmatore.
2. Raccordare il filo comune alla vite C (comune: in genere un filo
bianco) all'interno del programmatore e collegare l'altro filo
proveniente dal relè della pompa alla vite P.
Il consumo del relè non deve superare 0,30 A. Non collegare il
programmatore direttamente alla pompa perché potrebbe esserne
danneggiato.
