pure 2 frame
Einbauleuchte

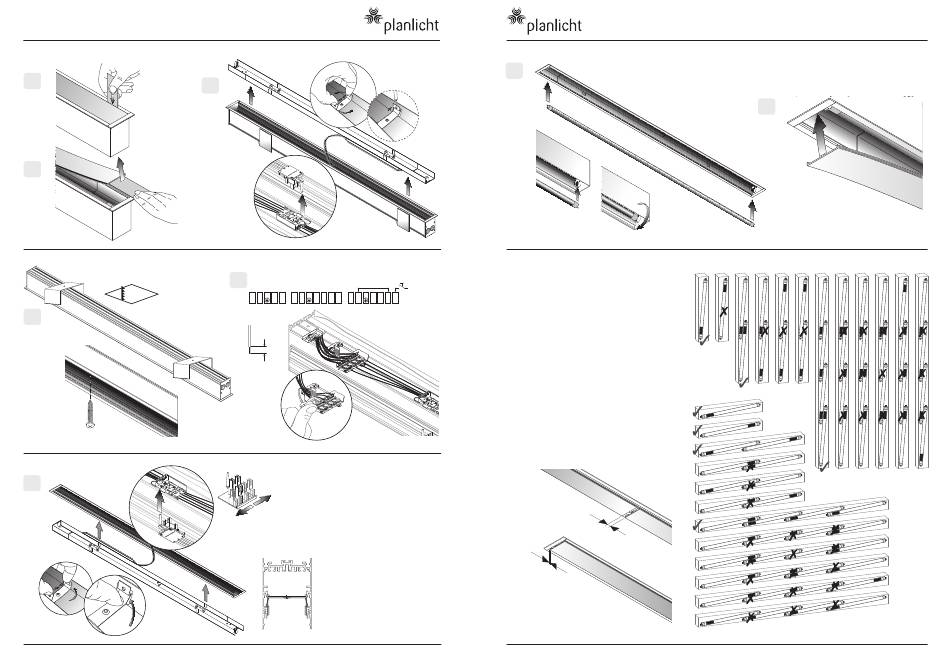

Montageanleitung | Assembly Instructions | Instructions de montage
1
2
77mm x (L-10mm)
4
6
click!
planlicht GmbH & Co KG, A-6134 Vomp; FN: 24492v - Landesgericht Innsbruck
3
5
ohne Dimmer
DALI Dimmer
without dimmer
switch DIM
gradateur DALI
sans gradateur
SL
SL
SL
L3
N
L1 L2
L3
N
L1 L2 D1 D2
L3
N
L1 L2 D1 D2
y
y
y
10mm
Stecker einsetzen; ggf. Kontakt verschieben.
Insert Plug; if necessary move the contact.
Insérer la prise; le cas échéant déplacer le contact.
7
90°
~1mm
~1mm
Hinweis: 1 mm Abstand zwischen
den Diffusoren als Dehnfuge einhalten
Note: Keep 1 mm distance between the
diffusers for expansion
Attention: Respecter 1 mm de distance entre
les diffuseurs pour dilatation des joints!
planlicht GmbH & Co KG, A-6134 Vomp; FN: 24492v - Landesgericht Innsbruck
1/2017
pure 2 frame
Montageanleitung | Assembly Instructions | Instructions de montage
8
90°
Leuchtmittelanordnung
Fluorescent Lamp Arrangement
Arrangement de la luminaire fluorescentes
Einbauleuchte
1/2017
