planlicht pure 2 frame BAP Montageanleitung

pure 2 frame BAP
Einbauleuchte
Montageanleitung | Assembly Instructions | Instructions de montage

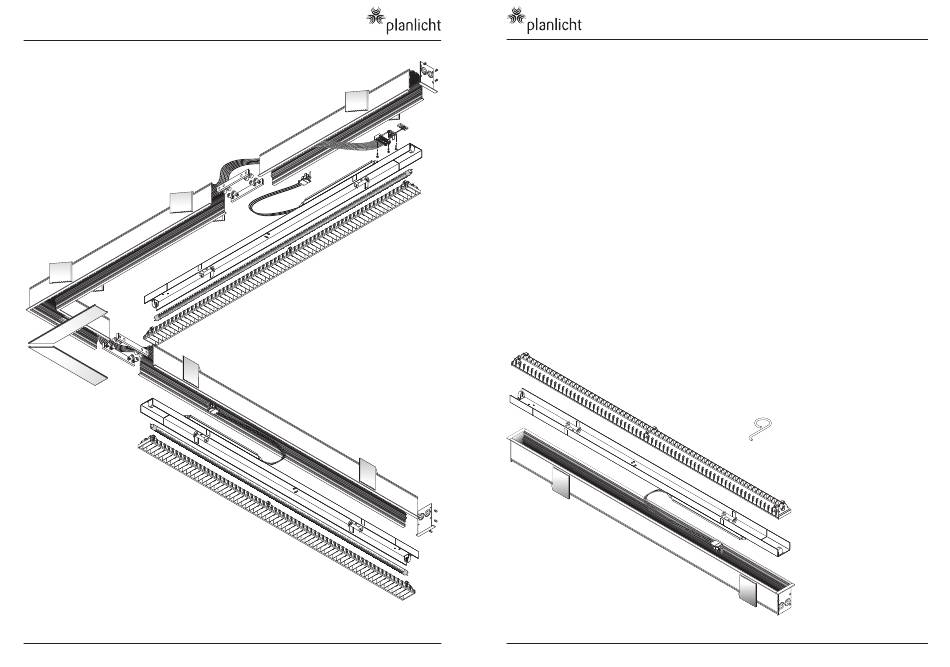

Beispiel Montage Lichtband (IP20/IP40)
Example of Continuous Profile (IP20/IP40)
Exemple montage luminaire (IP20/IP40)
Diese Montageanleitung entspricht unserem derzeitigen Kenntnisstand und unterliegt der
Überarbeitung, sobald sich neue Erkenntnisse und Erfahrungen ergeben. |
These assembly instructions are based on our current state of knowledge. They may be revised
with the emergence of new facts or experiences. | La présente notice de montage a été rédigée sur
la base de nos connaissances actuelles. Elle peut être modifiée suite à l'apparition de nouvelles
connaissances et expériences.
planlicht GmbH & Co KG, A-6134 Vomp; FN: 24492v - Landesgericht Innsbruck
Beschreibung | Description | Description
Einbauleuchte | Recessed Luminaire | Luminaire encastré
Montage mit Befestigungsbügel | Installation with Mounting Brackets | Montage encastré avec étrier de fixation
Serie | Series | Série
P58E#
Sicherheitshinweis
Die Montage, der Anschluss und die Inbe-
triebnahme dieser Leuchte darf nur durch eine
autorisierte Elektrofachkraft erfolgen. Vor dem
Arbeiten Spannung abschalten. Jede nicht in der
Montageanleitung beschriebene Veränderung an
dieser Leuchte ist verboten (Gewährleistung).
Nur in trockenen, explosionsfreien Räumen
montieren. Es sind alle landesüblichen Normen,
Vorschriften und Hinweise zu beachten.
Technische Daten
Schutzklasse: I
Systemspannung: 230 V
Material: Aluminium eloxiert
Leuchtmittel: Leuchtstoffröhre T5
Lieferumfang | Contents | Contenu
planlicht GmbH & Co KG, A-6134 Vomp; FN: 24492v - Landesgericht Innsbruck
1/2017
pure 2 frame BAP
Recessed Luminaire | Luminaire encastrés
Safety Instructions Consignes de sécurité
Assembly, connection and commissioning of this Le montage, le raccordement et la mise en
luminaire must be carried out by an authorized service de ce luminaire doivent uniquement être
electrician. Disconnect voltage supply before effectués par un électricien agréé. Coupez le
starting any work. Warranty void if luminaire courant avant de commencer l'installation. Toute
is modified in any way not described in these modification du luminaire non précisée dans les
instructions. Assemble in a dry room free of instructions de montage est interdite (garantie).
any explosion hazards. Lamp, lamp holder Le luminaire doit être monté dans des pièces
and converter will be hot while in and just sèches, ne présentant aucun risque d'explosion.
after use, keep a minimum distance of 50 cm Les normes, directives et consignes du pays
from flammable objects at all times. All local dans lequel le luminaire est installé doivent être
standards, regulations, codes and instructions respectées.
shall be observed.
Données techniques
Technical Data Catégorie de protection:
Protection Class: I Tension du système:
System Voltage: 230 V Matériel:
Material: Anodised Aluminium Source lumineuse:
Lamp: Fluorescent Lamp T5
Demontageschlüssel |
Dismantling Tool |
Outil de démontage
BAP/Raster | Louver | Grille BAP
Lichteinsatz mit elektronischem Vorschaltgerät |
Light Insert with Electronic Ballast |
Insert lumineux équipé d'un ballast électronique
Profil | Profile | Profilée
Befestigungsbügel 2× |
Mounting Brackets 2× |
Etrier de fixation encastré 2×
Einbauleuchte
I
230 V
Aluminium anodisé
Luminaire
fluorescent T5
1/2017
