Technische Parameter
Internetradio
Unterstützte
Datenübertragungsformate:
Bedienung / Einstellung
Vorderplatte:
Ethernet-Kommunikation:
RESET-Taste:
Ethernet-Schnittstelle
Kommunikationsschnittstelle:
Steckverbindung:
Max. UTP-Kabellänge mit
Stromversorgung:
Display
Typ:
Aufl ösung:
Sichtbare Fläche:
Einspeisung-Parameter
Spannungsversorgung:
Min. Leistungsaufnahme:
Max. Leistungsaufnahme
Parameter des Verstärkers
Stereophone Klasse D mit digitaler Ausgangssteuerung
Verstärker:
Max. Leistung des Verstärkers:
Ein- / Ausgänge
Mikrofon:
Audio Eingang:
Audio Ausgang 1:
Audio Ausgang 2:
Anschluss
Klemmleiste:
Weitere Angaben
Betriebstemperatur:
Schutzart:
Überspannungskategorie:
Verschmutzungsgrad:
Installation:
Abmessungen:Rahmen
- Kunststoff :
- Metall, Glas, Holz, Granit:
Gewicht:
* Das Kabel von den LINE OUT-Anschlüssen muss abgeschirmt sein, die maximale Länge sollte
5 m nicht überschreiten.
LARA Intercom
mp3, ogg, acc
Touch-Kapazitätstasten
über PC, Einstellungs-
und Kommunikations SW LARA Confi gurator
Produkt neu starten /
Produkt auf Werkseinstellung zurücksetzen
10 / 100 Mbps
RJ45
50m
farbiges OLED
128 x 128 pixels
26 x 26 mm
PoE 24 V DC (max. 27 V DC) / 1.25 A
1.4 W
26W (ausgezeichnet bei maximaler Musikleistung)
2 x10 W/8 Ω
ja
3.5 Stereo Jack
Klemmen LINE OUT
(Ausnutzung für externen Verstärker)*
Klemmen OUT L /OUT R
(Lautsprecherausgang vom int. Verstärker)
0.5 - 1 mm
2
(Audio-Ausgänge)
0 .. + 55 °C
IP20
II.
2
in die Installationsdose
85 x 85 x 46 mm
94 x 94 x 46 mm
87 g (Rahmen-Kunststoff )
Hardware-Installation
Anforderungen an die Installationsumgebung:
- Das Produkt wird nicht an den Orten installiert, an denen es Feuchtigkeit oder
übermäßiger Hitze ausgesetzt ist.
- Stellen Sie das Produkt dort auf, wo es an ein Ethernet-Netzwerk angeschlossen
werden kann. Das Ethernet-Kabel mit der PoE-Versorgung sollte zwischen dem
Player und der PoE-Quelle so kurz wie möglich sein, da sich die Versorgungsspan-
nung über größere Distanzen verringert. Verwenden Sie für die Installation im-
mer hochwertige und zugelassene Kabel und Anschlüsse.
- Installieren Sie den Player niemals ohne die Installationsdose und installieren Sie
ihn niemals direkt in Wände wie in Gipskartonwände, wo das Geräte-Chassis di-
rekt mit Isoliermaterial bedeckt ist.
- Die Verteilung von einzelnen Installationselementen muss noch vor der Installa-
tion festgelegt werden, noch vor Angriff en in Wände (Aushauen) oder bevor die
Dosen installiert werden.
PoE (Power over Ethernet) ist die Versorgung über das Datennetzkabel, ohne dem
Gerät ein anderes separates Kabel - Stromversorgung zuführen zu müssen.
Beschreibung der Installation:
Der Unterteil des LARA-Players wird in der KU-Installationsdose installiert. Wir emp-
fehlen eine Dose, welche die Montage von Geräten bei größerer Tiefe ermöglicht.
In Klemmen OUT L +/- OUT R +/- werden Kabel von Lautsprechern angeschlossen.
In Klemmen LINE OUT L, LINE OUT R, GND kann der Eingang in externen Verstärker
angeschlossen werden. Schnappen Sie das Ethernet-Kabel in den RJ45-Stecker ein.
Das Gerät ist mit Schrauben an der Installationsdose zu sichern. Stecken Sie den
Oberteil des Players in den LOGUS90-Designrahmen. Schnappen Sie den Oberteil
des Players mit dem Rahmen auf den Unterteil des Players auf. Verbinden Sie die
beiden Teile vorsichtig, um die Verbindungsstecker nicht zu beschädigen.
Die andere Seite des Ethernet-Kabels ist mit dem PoE Switch oder über den PoE-Ad-
apter mit dem Wi-Fi-Router zu verbinden. Auf dem Player-Bildschirm werden nach
dem Einschalten die Systeminformationen und nach ca. 5 Sekunden der Hauptbild-
schirm des Players angezeigt.
Lautsprecherleistung, Audio-Kabel
Lautsprecher
Leistung (W)
2x 4 Ω
2x 20W
2x 8 Ω
2x 10W
2x 16 Ω
2x 5W
2x 32 Ω
2x 2.5W

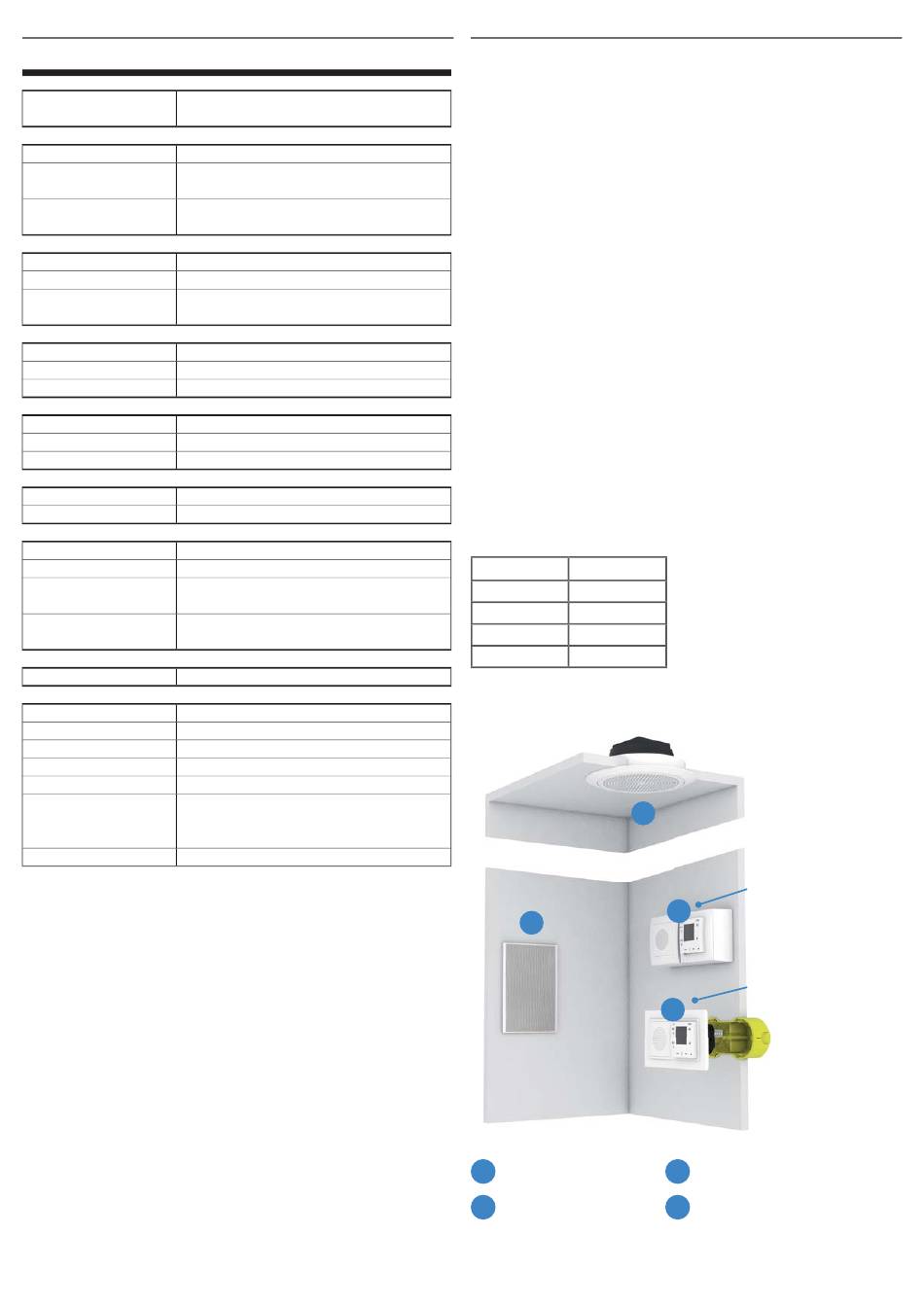

• LARA - kann in der Wand oder auf der Oberfl äche installiert werden.
2
1
Decken-Lautsprecher
2
Wand-Lautsprecher
2 / 12
• Verwenden Sie bei der Installation der
Lautsprecher qualitätsvolle Audioka-
bel mit Querschnitt von 0,5 mm, mit
einer maximalen Länge von 30 m. Für
den rechten und linken Kanal ist identi-
sche Länge des Kabels ideal.
1
Montage auf der Oberfl äche
3
Unterputzmontage (der
Bausatz ist auch für die
Montage in der Wand
4
geeignet)
3
Dose auf die Oberfl äche
4
Installationsdose
