Truma ZFA Einbauanweisung

ZFA
(Zünd-Fernanzeige / Remote ignition display / Affichage à distance de l'allumage)
Einbauanweisung
Nur für Zündautomat ab 08/99 mit einer Batterie.
1. Heizungsverkleidung abnehmen:
S 3002 bis Bj. 05/96 bzw. S 5002 bis Bj. 05/98
unten fassen, nach vorne ziehen und dann hochheben.
S 3002 ab Bj. 05/96 bzw.
S 5002 ab Bj. 05/98
oben nach vorne ziehen, die
Haltefedern seitlich hochdrücken
und Verkleidung nach vorne
klappen und nach oben wegziehen.
2. Blinddeckel aus der Ver klei dung von innen rausdrücken.
3. Die Zünd-Fernanzeige für die Heizung S 3002 ab Bj. 05/96 von
oben in den kleinen Deckel, oder für die Heizung S 5002 ab Bj. 05/98
in den großen Deckel ein drücken. Bei Heizungen S 3002 vor 05/96
bzw. S 5002 vor 05/98 muss im vorhandenen Blinddeckel ein Loch
Ø 9 mm gebohrt werden. Vormontierte Zünd-Fernanzeige von oben in
die Verkleidung eindrücken.

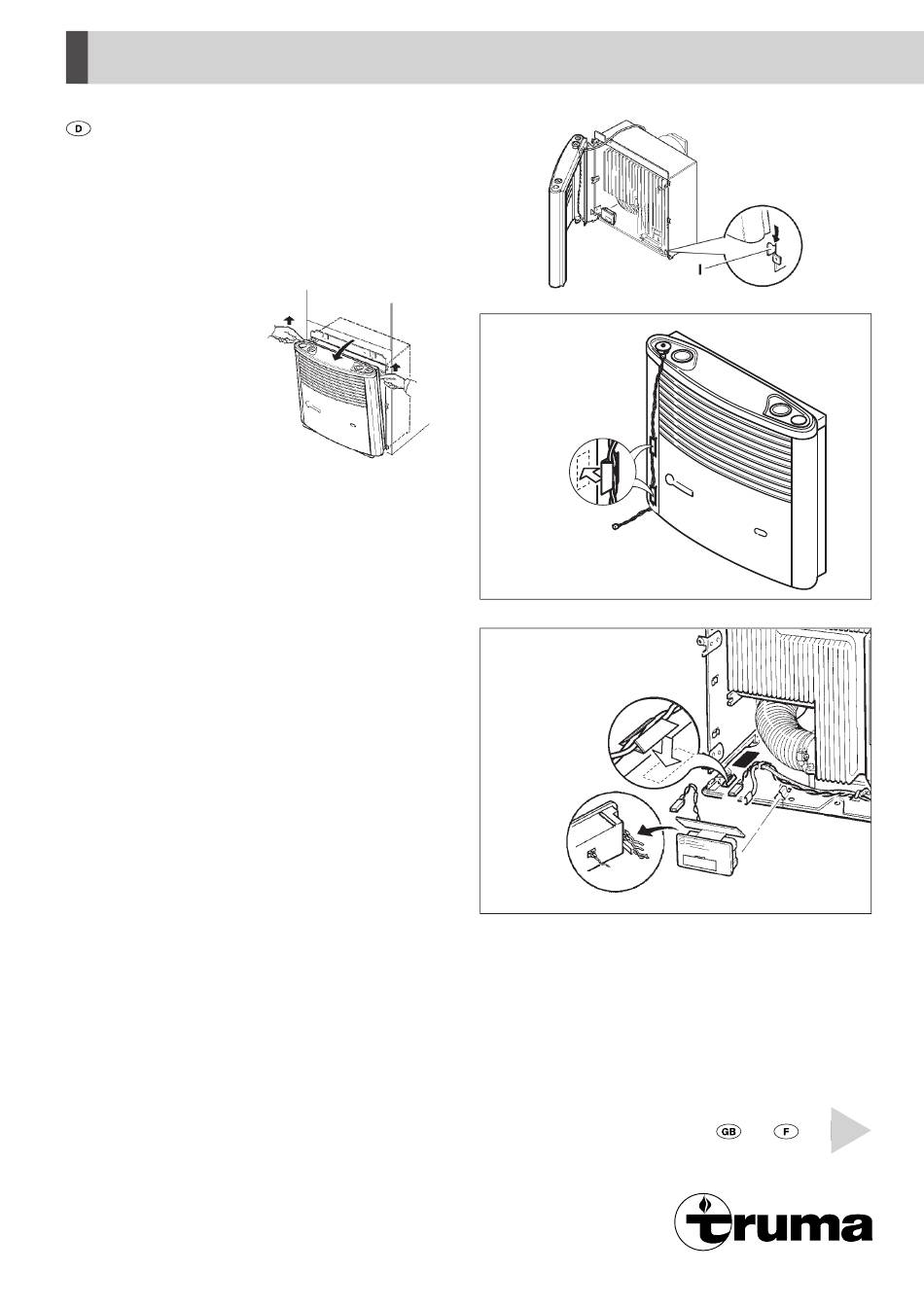

4. Bild A
Zwei selbstklebende Kabelbefestiger wie abgebildet im unteren inne-
ren Bereich der Heizungsverkleidung einkleben und Kabel befestigen.
5. Zündautomat nach vorne rausziehen.
6. Bild B
Einen weiteren Kabelbefestiger am Sockel aufkleben.
7. Adapterkabel von hinten am Zündautomaten aufstecken (es muss
auf keine Polarität geachtet werden).
8. Zündautomat wieder ein schie ben und das Kabel so im Kabelbefes-
tiger einklemmen, dass eine Zugentlastung erreicht wird.
9. Adapterkabel mit dem Anschlusskabel zur Zünd-Fernanzeige
verbinden.
10. Heizungsverkleidung aufsetzen (dabei darauf achten, dass die
Kabel nicht eingeklemmt werden):
S 3002 bis Bj. 05/96 bzw. S 5002 bis Bj. 05/98
Verkleidung oben in den Einbaukasten einhängen, Bedienungsgriff in
die Griffbuchse einführen und Verkleidung unten einrasten lassen.
S 3002 ab Bj. 05/96
Die Verkleidung auf die unteren Haltelaschen (l) stellen. Bedienungs-
stange von unten in die Griffbuchse einführen und Ver kleidung oben
einrasten lassen. Bedienungsgriff von oben so aufstecken, dass der
Pfeil zur „0"-Stellung zeigt.
S 5002 ab Bj. 05/98
Die Verkleidung auf die unteren Haltelaschen (l) stellen. Bedienungs-
stange mit Bedienungsgriff von unten in die Griffbuchse einführen
und Verkleidung oben einrasten lassen. Der Pfeil am Bedienungsgriff
muss zur „0"-Stellung zeigen.
Truma Gerätetechnik
GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn
Service
Telefon +49 (0)89 4617-2142
Telefax +49 (0)89 4617-2159
A
B
