Rückseite - Amstrad SRX 601 Bedienungsanleitung

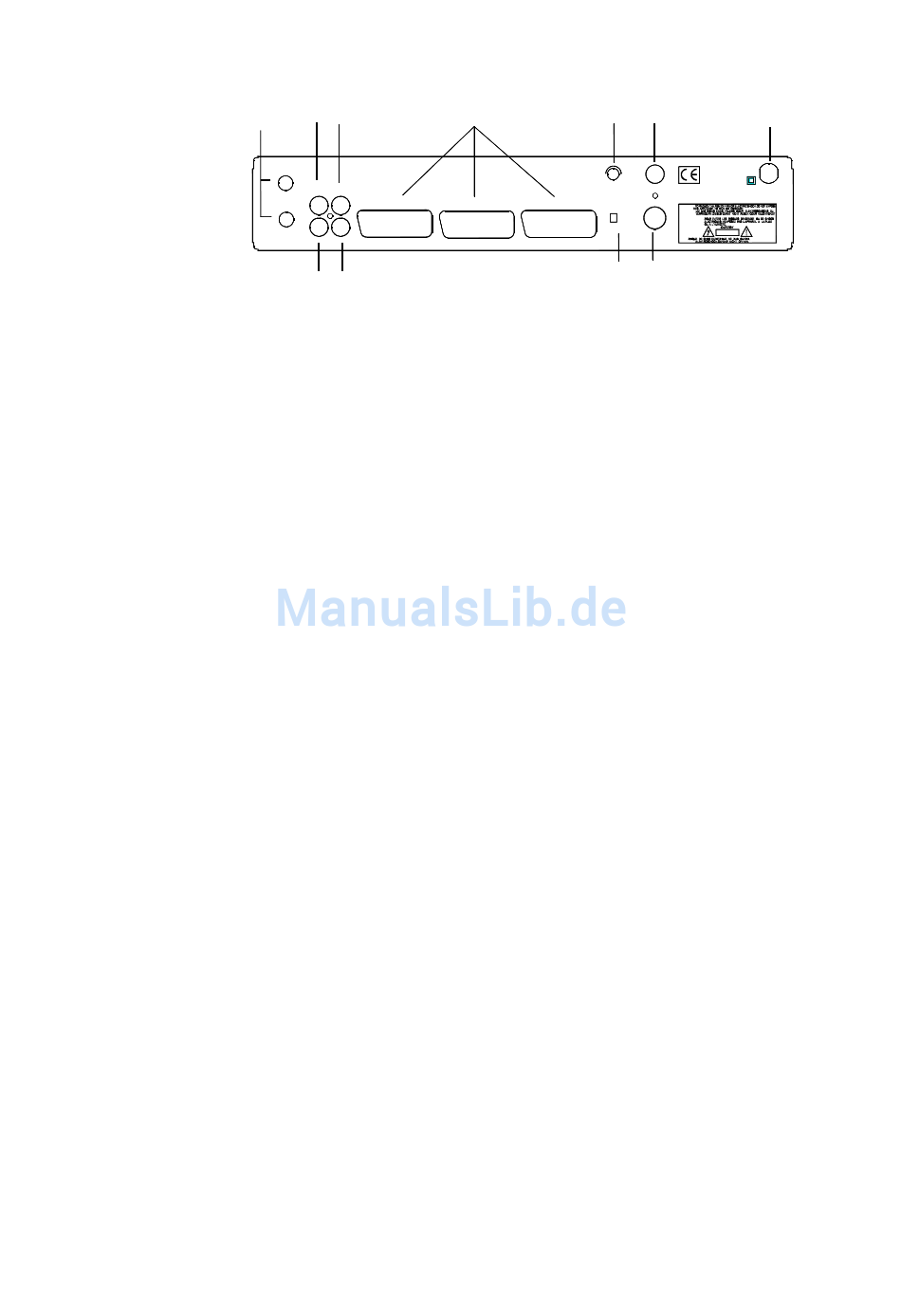

3.2 RÜCKSEITE
5 6
1
AUDI O B. B.
O UT
O UT
I F I N A
R
L
I F I N B
VI DEO
O UT
4 7
1. IF IN A / B
Dies sind die Eingänge für LNB-A und LNB-B zwischen 800 und 2250 MHz.
Hier sind zwei verschiedene Spannungen (14/18 V) und 22-KHz-Signale für die
LNB-Umschaltung möglich.
2. TV OUT (AUSGANG FÜR TV)
Antennenausgang zum Anschluß an das Fernsehgerätes
3. ANT IN (ANTENNENANSCHLUSS)
Antenneneingang der terrestrische Antenne (VHF/UHF)
4. AUDIO-L OUT
Linker Kanal AUDIO-Ausgang
5. AUDIO-R OUT
Rechter Kanal AUDIO-Ausgang
6. BASEBAND OUTPUT " B.B. OUT "
VIDEO-Anschluss für den Decoder
7. VIDEO OUT
geklemmtes Videosignal (Standard); z.B. für Videorecorder
8. TV, DECODER, VCR
Für den direkten Anschluss zu Fernsehgerät, Decoder und Videorecorder
9. AC POWER CORD
Stromversorgung von AC 230 V
10%, 50 Hz erforderlich
10. MODULATOR OUTPUT CHANNEL ADJ.
8
DECO DER TV
~6~
2
10
AC230V+10%
50Hz
CH ADJ
TV O UT
VCR
W A R N I N G :
W A R NU N G :
TSG
A U SSETZEN .
A VER TI SSE M EN T:
VI DEO
R I SK O F ELEC TR I C SH O CK
ANT I N
D O N O T O P EN
A VI S:
VO R SI CH T:
3
11
9
