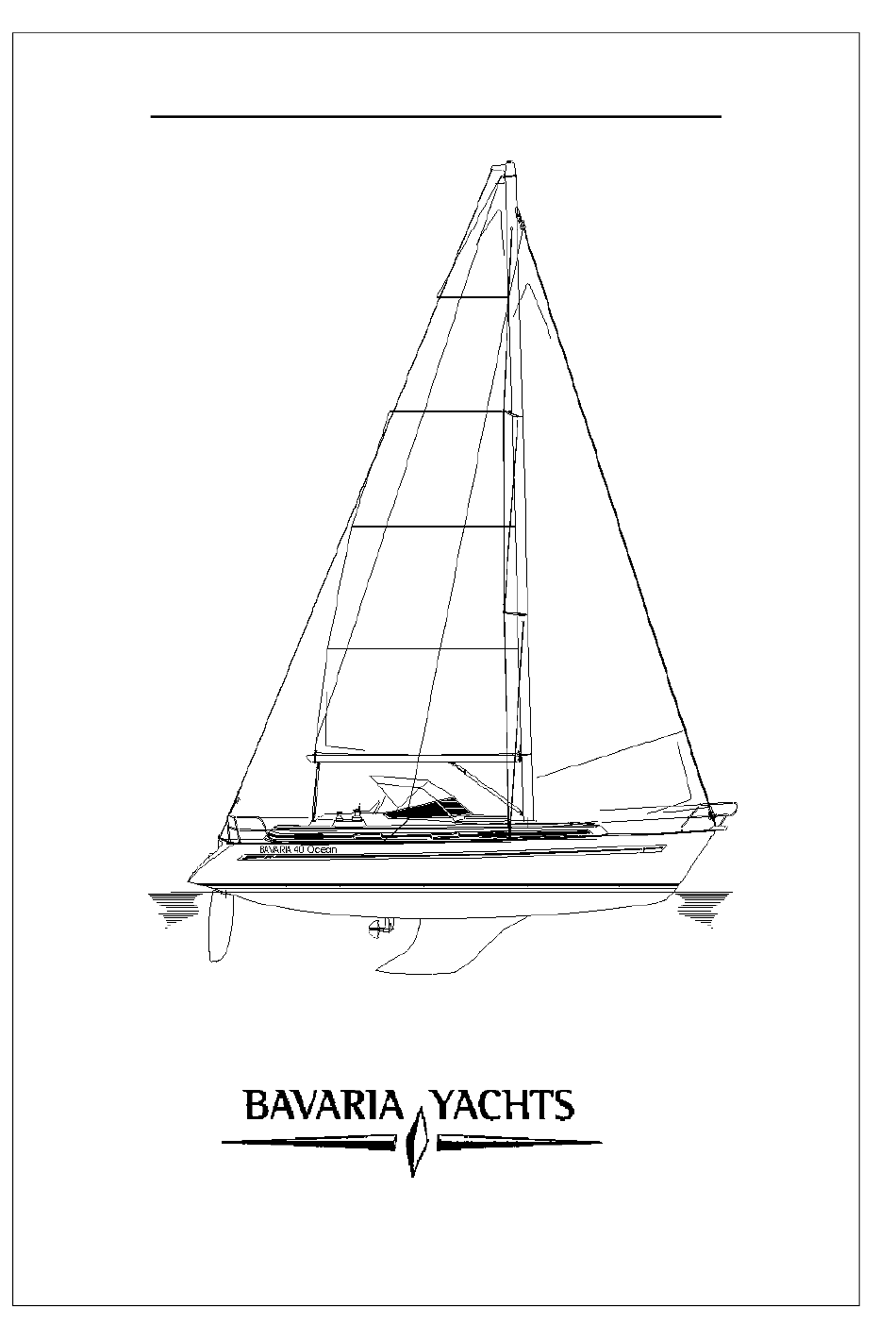

- Seite 1 Handbuch für den Bootsführer Segelyacht „BAVARIA 40 – Ocean“ Bavaria Yachtbau GmbH • Bavariastr. 1 • D – 97232 Giebelstadt Tel.: +49 (0) 9334 942 – 0; Fax: +49 (0)9334 942 – 116 e-mail: info@bavaria-yachtbau.com...
-
Seite 2: Inhaltsverzeichnis
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Inhaltsverzeichnis Einführung Seite 4 Entwurfskategorie, Identifizierung Seite 5 Typenschild (Herstellerplakette) Seite 6 Warnhinweise Seite 6 Konformitätserklärung Seite 7 Beschreibung des Bootes/der Yacht Hauptdaten 1.1.1 Hauptabmessungen 1.1.2 Verdrängung, Gewichte 1.1.3 Motorisierung 1.1.4 Elektrische Anlage 1.1.5 Tankkapazitäten... - Seite 3 Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Anker- und Festmacher-Einrichtung Motor-Kühlkreislauf 2.10 Abgasanlage 2.11 Lüftung 2.12 Borddurchlässe, Seeventile Umweltschutz Kraftstoff und Öl Abfälle Schall Schwell Abgase Antifouling, Anstriche Lackentferner Wartung Pflege, Reinigung Verschleiß- und Austauschteile Reparaturen Winterlager Abschließende Bemerkungen und Hinweise Liste gelieferter Handbücher...
-
Seite 4: Einführung
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Einführung Dieses Handbuch soll Ihnen helfen, Ihre Segelyacht sicher und mit Freude zu führen. Das Handbuch enthält neben Informationen über die Yacht selbst, über mitgeliefertes oder eingebautes Zubehör und über seine Anlagen hinaus auch Informationen über Betrieb und Wartung. Bitte machen Sie sich mit allem vertraut, bevor Sie mit der Yacht auf Fahrt gehen. -
Seite 5: Entwurfskategorie, Identifizierung
Entwurfskategorie Eine Forderung der Europäischen Sportbootrichtlinie besteht darin, dass jedes Boot in eine Entwurfskategorie eingeordnet werden muss. Die Segelyacht BAVARIA 40-Ocean erhält die Entwurfskategorie A. Die Entwurfskategorie A ist in der Richtlinie folgendermaßen gekennzeichnet: Entwurfskategorie A: Hochsee Ausgelegt für ausgedehnte Fahrten, bei denen Wetterverhältnisse mit einer Windstärke über 8 (Beaufort-Skala) und einer signifikanten Wellenhöhe von über 4 m auftreten können und diese... -
Seite 6: Typenschild (Herstellerplakette)
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Typenschild (Herstellerplakette) Das Typenschild an der Vorderwand der Plicht ist eine Forderung der Richtlinie. Die enthaltenen Angaben sind vorgeschrieben und sollen an dieser Stelle erläutert werden. Erläuterungen – Entwurfskategorie A : Hochsee – Max. -
Seite 7: Konformitätserklärung
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH EG-Konformitätserklärung gemäß EG-Richtlinie „Sportboote“ 94/25/EG, Anhang XV Hiermit erklären wir, dass nachstehend näher bezeichnetes Boot in seiner Konzeption und Bauart sowie in Verkehr gebrachten Ausführung grundlegenden Sicherheits- Gesundheitsanforderungen der EG-Richtlinie „Sportboote“ entspricht. Bei Änderungen am Boot, die die „grundlegenden Sicherheitsanforderungen“... - Seite 8 Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH – 8 –...
- Seite 9 Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Anlage zur Konformitätserklärung Angewandte harmonisierte Normen bzw. Normenentwürfe zu den Punkten der Richtlinie 94/25/EG EG-Richtlinie ISO-Norm 1. Hauptabmessungen 8666 2.1. Kennzeichnung des Bootskörpers 10087 2.2. Herstellerplakette/ Personenzahl 14945 2.3. Schutz vor Überbordfallen 15085 2.5. Handbuch für den Eigner 10240 3.1.
-
Seite 10: Beschreibung Des Bootes/Der Yacht
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 1. Beschreibung des Bootes 1.1 Hauptdaten 1.1.1 Hauptabmessungen Länge über alles 12,48 m Länge Rumpf 12,23 m üa Länge in der Wasserlinie 10,95 m Breite max. 3,99 m Tiefgang Normalkiel 1,95 m Tiefgang Flachkiel T 1,65 m Durchfahrtshöhe O.K. -
Seite 11: Generalplan

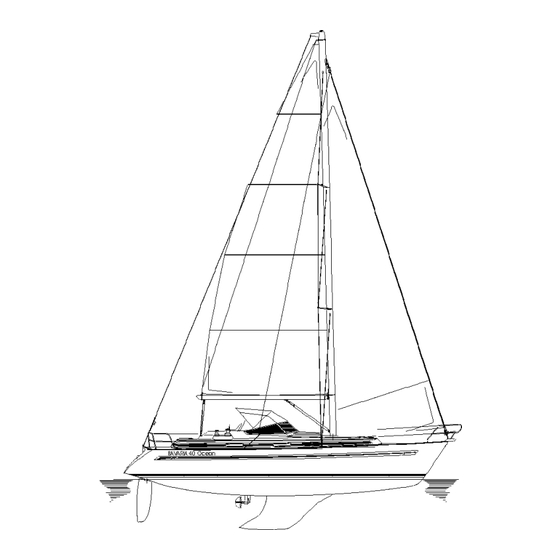

Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 1.2 Generalplan 1.2.1 Mast- und Segelplan Hinweis Die gültigen Ablängmaße der Vorsegelreffeinrichtung befinden sich auf dem Beipackzettel am Karton der Furlex-Vorsegelreffanlage. – 11 –... -
Seite 12: Decksplan
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 1.2.2 Decksplan – 12 –... -
Seite 13: Einrichtungsplan
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 1.2.3 Einrichtungsplan – 13 –... -
Seite 14: Antriebsanlagen
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 1.3 Antriebsanlagen 1.3.1 Besegelung Für die SY Bavaria 40 sind standardmäßig folgende Segel vorgesehen: Großsegel - Standard ca. 36,40 m Tuchstärke: 380 g/m² Großsegel durchgelattet ca. 36,40 m Tuchstärke: 380 g/m² Großsegel Mastreffanlage ca. 31,70 m Tuchstärke: 380 g/m²... - Seite 15 Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Installation Motor – 15 –...
-
Seite 16: Anlagen Und Kreisläufe
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 2. Anlagen und Kreisläufe 2.1 Tanks und Leitungen – Wasser 2.1.1 Frischwasser, Trinkwasser, kalt Die Yacht besitzt zwei Wassertanks von zusammen ca. 380 l Fassungsvermögen. Die Frischwasserzufuhr erfolgt auf Bb.-Seite im Bereich des Laufdecks, sowie am Vorschiff im Bereich des Ankerkastens der Yacht. -
Seite 17: Tanks Und Leitungen - Treibstoff
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Komponenten: WC-Spülung 2.2 Tanks und Leitungen – Treibstoff Vorratstank Unter der achteren Stb.-Koje ist ein Kunststoff-Dieseltank von ca. 230 l Inhalt installiert. Er wird befüllt durch einen Einfüllstutzen verchromte Verschraubung und Inschrift DIESEL) am Spiegel der Yacht. -
Seite 18: Ruderanlage
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 2.3 Ruderanlage 2.3.1 Systembeschreibung Das Ruder ist ein freihängendes, vorbalanciertes Mittelruder (Profilruder). Die Bedienung erfolgt vom Steuerrad an der Steuersäule des Cockpits. Die Kraftübertragung erfolgt mittels Bowdenzügen zum Ruderquadranten. Beim optionalen Einbau einer Selbststeueranlage (Autopilot) gibt ein Elektromotor die notwendigen Stellkräfte. -
Seite 19: Lenzpumpen Und -Leitungen
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 2.4. Lenzpumpen, Lenzleitungen Der Ankerkasten ist gegenüber dem Boot wasserdicht ausgeführt. Er lenzt direkt durch zwei Öffnungen nach außen. Bei allen BAVARIA Yachten ist das Cockpit selbstlenzend ausgelegt. Wasser im Cockpit läuft durch den achterlichen Trimm nach hinten durch die Öffnung. -
Seite 20: Bedienung Und Besonderheiten Der Anlage
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Auf dem elektrischen Schaltpaneel sind alle Schalter für elektrische 12 V-Verbraucher gruppiert. Damit ist die Schaltung getrennt in Gruppen möglich. Diese sind mit Logos gekennzeichnet und teilweise beschriftet. Einige Schalter sind für den nachträglichen Einbau elektrischer Verbraucher vorbereitet. Die Sicherungen sind automatisch, beim Ausfall reicht meist nur das Drücken auf den entsprechenden Knopf. -
Seite 21: Wichtige Hinweise Zur Wechselstromanlage
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Achtung Sie sollten niemals – an elektrischen Anlagen arbeiten während das elektrische System in Betrieb ist, – Sicherungen und Überstromschutzeinrichtungen ändern, – die elektrische Installation und/oder die betreffenden Pläne ändern; dies muß einem qualifizierten Fachbetrieb vorbehalten bleiben, –... -
Seite 22: Verteilung E-Geräte
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 2.5.6 Verteilung E – Geräte: – 22 –... - Seite 23 Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Erläuterungen zur Verteilung E-Geräte BAVARIA 40 OCEAN Description Beschreibung Stück 1 Motoring light Zweifarbenleuchte 2 A windlass Elektr. Ankerwinde 3 Windlass switch Ankerwinde - Bedienteil 6 Fresh water gauge Vorratgeber für Frischwassertank 7 Through - hull depth sounder...
-
Seite 24: E-Schaltplan
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 2.5.7 E – Schaltplan – 24 –... -
Seite 25: E-Verteilerplan
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 2.5.8 E – Verteilerplan – 25 –... -
Seite 26: Wechselstromverteilung
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 2.5.9 Wechselstromverteilung – 26 –... -
Seite 27: Flüssiggasanlage
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 2.6 Flüssiggasanlage Die Gasanlage für den Kocher wurde nach der europäischen Norm EN 10239 installiert. Die Prüfbescheinigung liegt bei. Die Gasleitung, die zum Gasherd führt, ist eine 8 mm Kupferleitung und kommt von der Standard - 3 kg - Gasflasche. -
Seite 28: Brandschutz
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Noch einige Hinweise, wie Sie Schwierigkeiten mit der Gasanlage vermeiden können: − Schließen Sie die Ventile der Versorgungsleitung und der Flasche, wenn der Herd nicht in Betrieb ist. Schließen Sie die Ventile unverzüglich in einem Notfall. -
Seite 29: Anker-, Schlepp- Und Verholeinrichtungen
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Zu den bekannten Gefahrenquellen an Bord gehören der Herd in der Pantry und der Motorraum. Sollte trotz aller Vorsichtsmaßnahmen an Bord doch einmal ein Feuer entstehen, so verfügen Sie über 3 Feuerlöscher, die an folgende Stellen montiert sind: Nr. -
Seite 30: Abgasanlage
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Achtung In regelmäßigen Abständen Seewasserfilter kontrollieren. Reinigung je nach Gewässerbeschaffenheit notwendig. Vor dem Starten des Motors: sicherstellen, daß Kühlwassereintritt geöffnet ist. Blick in den Motorraum zur Kontrolle eventueller Leckagen. Wenn der Motor läuft: Optische Kontrolle, ob Kühlwasser mit dem Abgas austritt. - Seite 31 Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Achtung Schließen sie die Seehähne, wenn Sie das Boot für längere Zeit verlassen. Seeventile in Räumen, die nicht einsehbar sind (z.B. WC- Raum) sollten nur bei Benutzung geöffnet werden Wartungshinweis Borddurchlässe müssen in regelmäßigen Abständen auf Dichtigkeit geprüft werden.
-
Seite 32: Umweltschutz
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 3. Umweltschutz BAVARIA YACHTBAU hat bereits bei der Wahl des Einbaudiesels den gesetzlichen Anforderungen in Bezug auf die zur Zeit geltenden Abgasvorschriften Rechnung getragen. Ein Abgastypenprüfzertifikat kann auf Wunsch nachgereicht werden. 3.1 Kraftstoff und Öl Beim Betanken der Yacht sollten Sie besondere Vorsicht walten lassen. -
Seite 33: Wartung
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 4. Wartung 4.1 Pflege, Reinigung 1. Mast und Takelage siehe Herstellerhinweis 2. Segel Die Segel sind aus Dacron hergestellt. Dieses Material ist sehr robust und widerstandsfähig. Somit bleiben die Segel sehr lange in Form. -
Seite 34: Verschleiß- Und Austauschteile
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Das Verwenden eines Hochdruckreinigers führt zur Auslösung von Weichholzteilen und zur Ablösung an den Fugenflanken und ist daher nicht zu empfehlen. Bei langen Hitze- und Trockenperioden sollte das Deck regelmäßig gewässert werden um eine totale Austrocknung des Holzes zu verhindern. - Seite 35 Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH – Matratzen, Polster, Decken und Schlafsäcke – Segel und Leinen – Nahrungsmittel – Gasflaschen – Sicherheitsausrüstung – Schlauchboot und Rettungsinsel – Batterien Tip: Vor dem Überwintern sollten Sie folgenden Teilen besondere Aufmerksamkeit widmen und entsprechend schützen:...
-
Seite 36: Abschließende Bemerkungen Und Hinweise
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 5. Abschließende Bemerkungen und Hinweise Dieses Handbuch folgt den Vorgaben der harmonisierten Europäischen Norm EN 10240. Vieles darin wird Ihnen selbstverständlich vorkommen. Wir hoffen jedoch, dass die Beschäftigung mit den einzelnen Kapiteln Ihnen hilft, die technischen Systeme und die Gedanken, die zu einer bestimmten Auslegung führten, zu verstehen. -
Seite 37: Liste Gelieferter Handbücher
Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH 6. Liste gelieferter Handbücher − Handbuch mit Konformitätserklärung − Motorgarantiekarte mit entsprechender Betriebsanleitung − Gasprüfbescheinigung mit entsprechender Bedienungsanleitung − Übergabecheckliste − Prospekte und Serienbaubeschreibungen − Betriebsanleitungen: Handlenzpumpe Kompass Bilgenpumpe Toilettenanweisung Betriebsstundenzähler IDENTITÄTSNACHWEIS: (auszufüllen durch Händler bzw. Vertragspartner) Ersteinwasserung: ............ - Seite 38 Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH – 38 –...
- Seite 39 Segelyacht Bavaria 40-Ocean Bavaria Yachtbau GmbH Unterschrieben zurückschicken an: (Adresse des Händlers) Empfangsbestätigung Name: Anschrift: BAVARIA 40-Ocean DE-BAVP40 Eigentümer von Unterschrift: _________________________________ – 39 –...
