Kinderland GAT 02 1400 Montageanleitung

ESF Emsland Spiel- und
Freizeitgeräte
GmbH & Co. KG
Thyssenstraße 7
49744 Geeste
Tel: 05907- 94 79 79 0
Fax: 05907- 94 79 80 0
Bemerkungen:
Das Gerät wird bei Ausführung mit Stahlpfosten in einem Teil geliefert.
Das Gerät wird bei Ausführung mit Robinienpfosten in 2 Teilen geliefert. (4 Stück Pfostenschuhe bei gesonderter
Bestellung)
Montage:
- Löcher nach Fundamentplan anzeichnen und ausheben.
- Bei Robinienerdeinbau, Sauberkeitsschicht einbringen, Gerät aufstellen und Fundamentlöcher nach
Vorgabe mit Ortbeton C20/25 KS16 verfüllen, verdichten und Kanten runden.
Bei Stahlpfosten- bzw. Pfostenschuheinbau, Betongrundschicht einbringen.
-
- Nach Abbinden der Betongrundschicht, Gerät aufstellen und Fundamentlöcher mit Ortbeton C20/25 KS16
verfüllen, verdichten und Kanten runden.
- Nach Abbinden des Betons, ggf. Montagehilfen entfernen, Fundamentlöcher mit Boden verfüllen und
anstampfen.
- Achtung! Bei Pfostenschuheinbau muss von OKE bis zum Pfosten ein Freiraum von min. 3 cm
eingehalten werden!
Beiblatt beachten!
Bis zur Markierung eingraben!
Montageanleitung

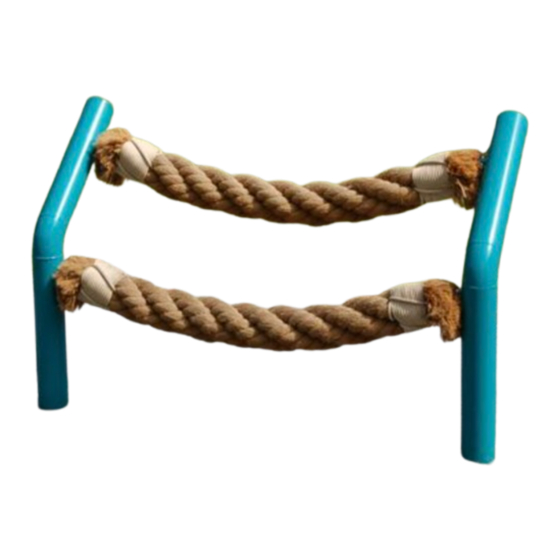

Spielgerät: Tampensitz
Art.-Nr.: GAT 02 1400
Stand: 19.08.2010
