Seite 20
Cod. 97841 V06_17 Betriebsweise Wenn die Ausrüstungen angeschaltet sind, um die LED blinkt rot, um so viele wie im Kanal, den Sie eingerichtet haben und so viele blinkt grün wie die Gruppe konfiguriert haben. Dann leuchtet die LEDgrün werden. Durch Annäherung des Tag/Senders an den Auslöser im Hands-Free-Betrieb oder Drücken des Tasters schickt dieser ein Signal an den Empfänger, in dem er programmiert wird.
Seite 21

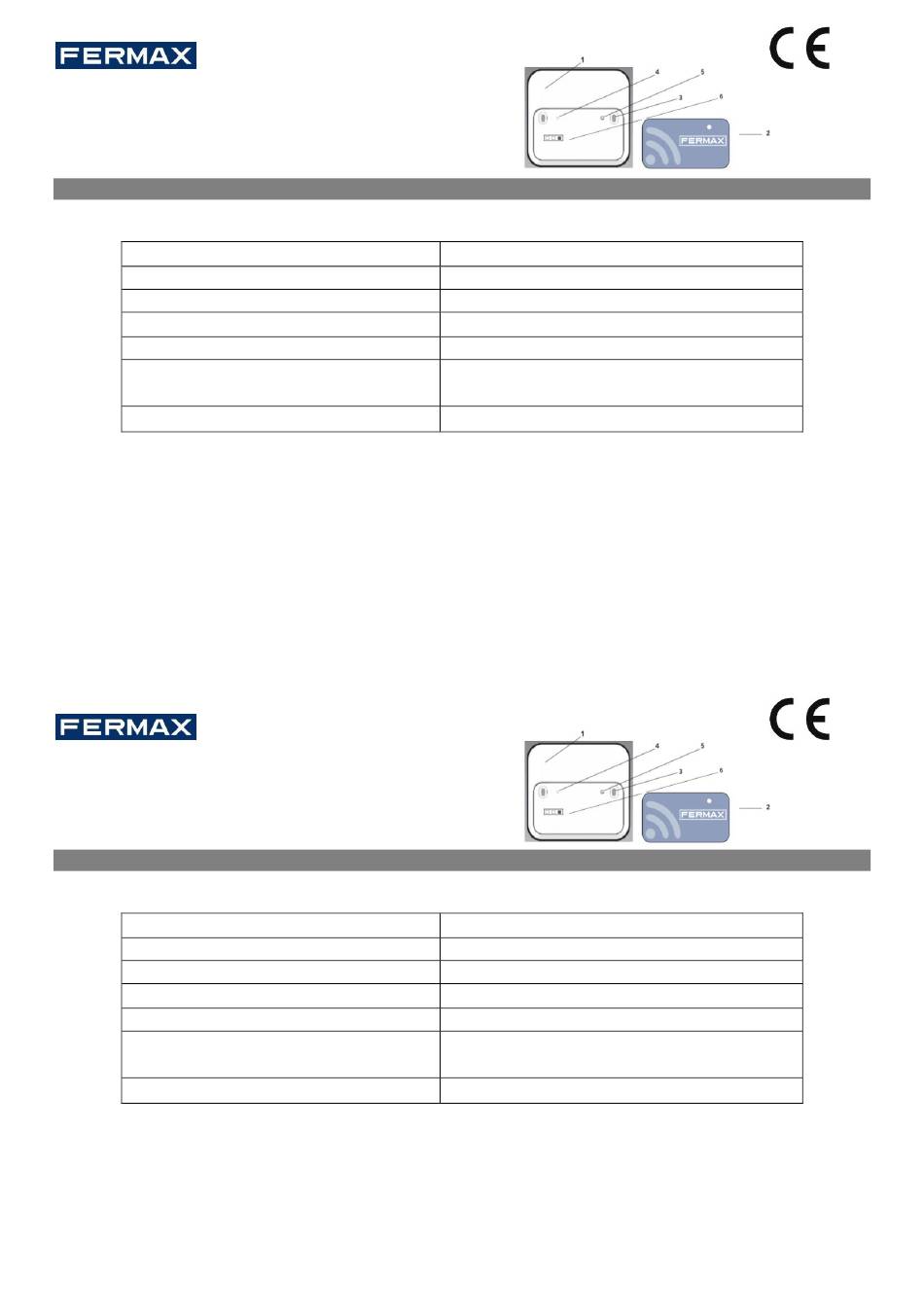

Cod. 97841 V06_17 Inbetriebnahme Installation Der Auslöser besteht aus zwei Teilen: einem kompakten Gehäuse (1) mit Vorderteil aus Kunststoff und Kabelausgang auf der Rückseite und einem Blendenaufkleber (2). Er ist direkt für die Auf- oder Unterputzmontage ausgelegt. Die Befestigung erfolgt durch zwei 60 mm voneinander getrennte Schrauben (3) (idealer Abstand, wenn er in ein Standardstecker- und Standardschaltergehäuse eingebaut wird).
Seite 22
Cod. 97841 V06_17 Konfiguration von kanälen und gruppen (siehe Tabelle Configuration channels and groups) Zur Konfiguration der Arbeitsweise des Auslösers wird Taster (4) benutzt. Kanalkonfiguration: Konfigurationstaster drücken und gedrückt halten, bis so viele lange rote Signale wie der Kanal zu sehen sind, der konfiguriert werden soll. Soll zum Beispiel Kanal 2 konfiguriert werden, muss der Taster nach dem zweiten langen roten Signal losgelassen werden.
Gruppe: Gestattet die Installation von weiteren Toren mit unabhängigen Aktivierungen (bis insgesamt 22). EG-KONFORMITÄTSERKLÄRUNG Hiermit erklärt FERMAX ELECTRONICA, S.A.U., dass sich das Gerät HF HANDS FREE. 5264 und 5289, in Übereinstimmung mit den grundlegenden Anforderungen der Richtlinie RED 2014/53/EU RoHS-Richtlinie 2011/65/EU.
Seite 24
Cod. 97841 V06_17 3200286 Cod. 97841 V06_17 3200286...
