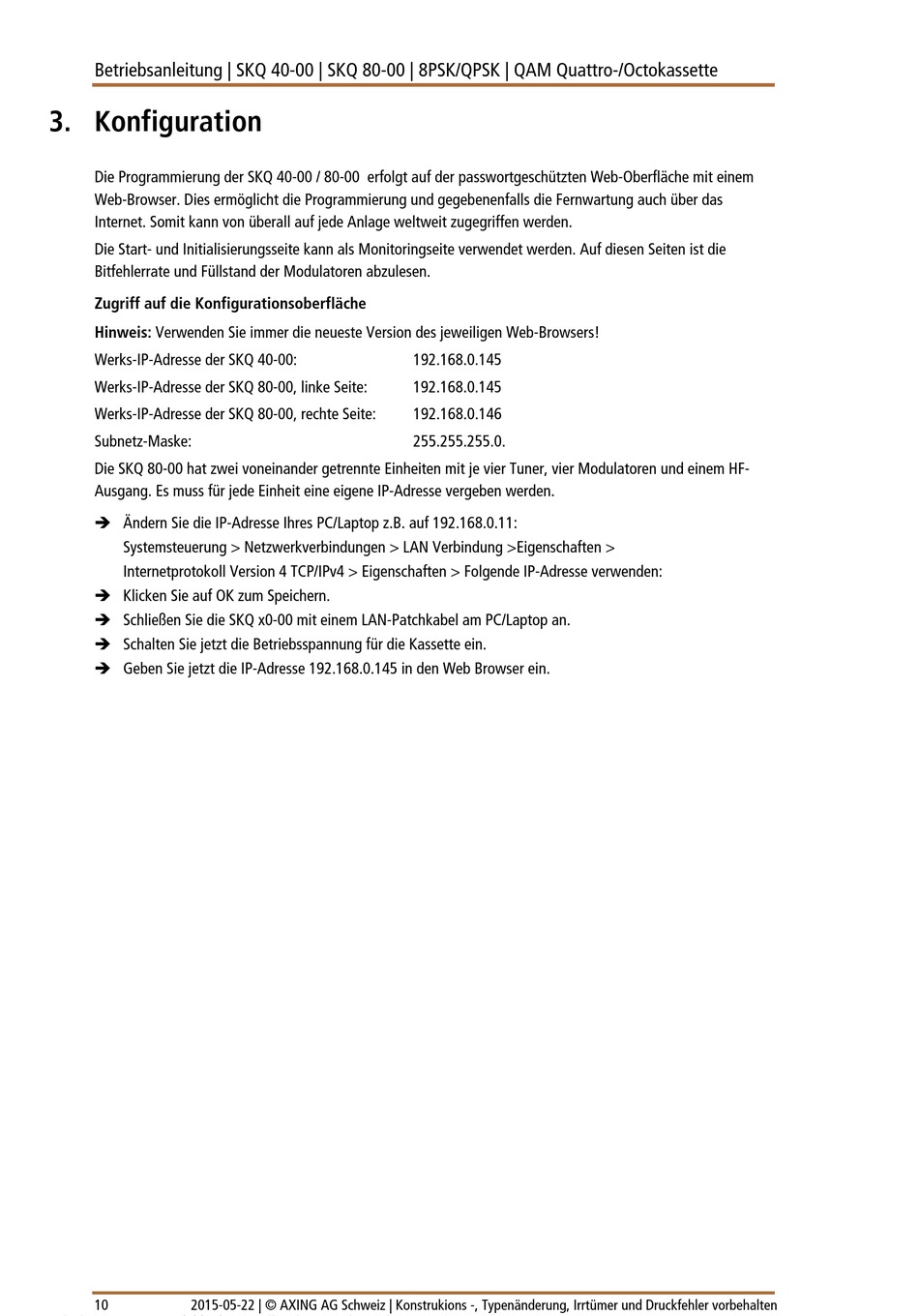

Betriebsanleitung | SKQ 40-00 | SKQ 80-00 | 8PSK/QPSK | QAM Quattro-/Octokassette
3. Konfiguration
Die Programmierung der SKQ 40-00 / 80-00 erfolgt auf der passwortgeschützten Web-Oberfläche mit einem
Web-Browser. Dies ermöglicht die Programmierung und gegebenenfalls die Fernwartung auch über das
Internet. Somit kann von überall auf jede Anlage weltweit zugegriffen werden.
Die Start- und Initialisierungsseite kann als Monitoringseite verwendet werden. Auf diesen Seiten ist die
Bitfehlerrate und Füllstand der Modulatoren abzulesen.
Zugriff auf die Konfigurationsoberfläche
Hinweis: Verwenden Sie immer die neueste Version des jeweiligen Web-Browsers!
Werks-IP-Adresse der SKQ 40-00:
Werks-IP-Adresse der SKQ 80-00, linke Seite:
Werks-IP-Adresse der SKQ 80-00, rechte Seite:
Subnetz-Maske:
Die SKQ 80-00 hat zwei voneinander getrennte Einheiten mit je vier Tuner, vier Modulatoren und einem HF-
Ausgang. Es muss für jede Einheit eine eigene IP-Adresse vergeben werden.
Ändern Sie die IP-Adresse Ihres PC/Laptop z.B. auf 192.168.0.11:
Systemsteuerung > Netzwerkverbindungen > LAN Verbindung >Eigenschaften >
Internetprotokoll Version 4 TCP/IPv4 > Eigenschaften > Folgende IP-Adresse verwenden:
Klicken Sie auf OK zum Speichern.
Schließen Sie die SKQ x0-00 mit einem LAN-Patchkabel am PC/Laptop an.
Schalten Sie jetzt die Betriebsspannung für die Kassette ein.
Geben Sie jetzt die IP-Adresse 192.168.0.145 in den Web Browser ein.
10
2015-05-22 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten
192.168.0.145
192.168.0.145
192.168.0.146
255.255.255.0.
