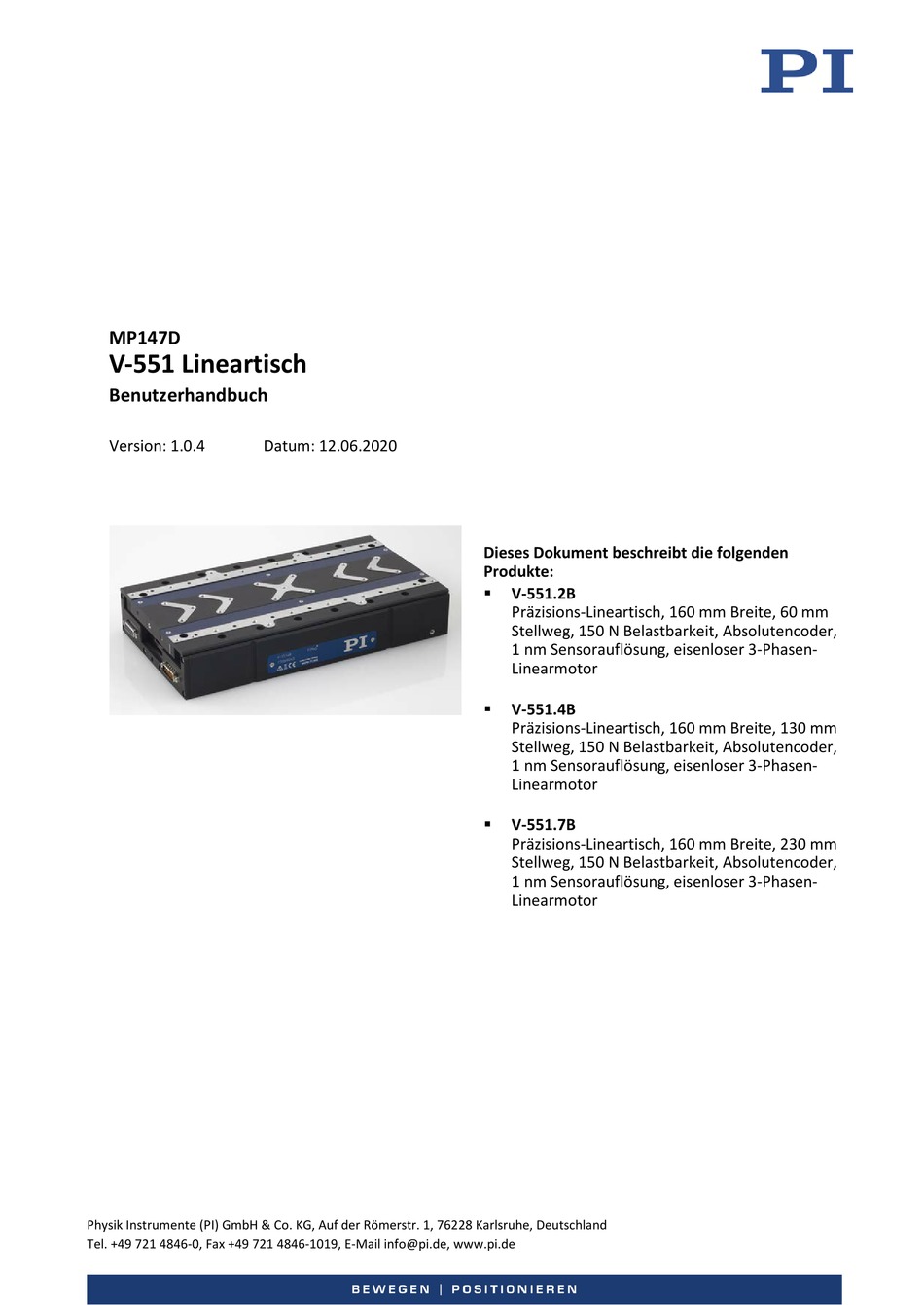

MP147D
V-551 Lineartisch
Benutzerhandbuch
Version: 1.0.4
Physik Instrumente (PI) GmbH & Co. KG, Auf der Römerstr. 1, 76228 Karlsruhe, Deutschland
Tel. +49 721 4846-0, Fax +49 721 4846-1019, E-Mail info@pi.de, www.pi.de
Datum: 12.06.2020
Dieses Dokument beschreibt die folgenden
Produkte:
V-551.2B
Präzisions-Lineartisch, 160 mm Breite, 60 mm
Stellweg, 150 N Belastbarkeit, Absolutencoder,
1 nm Sensorauflösung, eisenloser 3-Phasen-
Linearmotor
V-551.4B
Präzisions-Lineartisch, 160 mm Breite, 130 mm
Stellweg, 150 N Belastbarkeit, Absolutencoder,
1 nm Sensorauflösung, eisenloser 3-Phasen-
Linearmotor
V-551.7B
Präzisions-Lineartisch, 160 mm Breite, 230 mm
Stellweg, 150 N Belastbarkeit, Absolutencoder,
1 nm Sensorauflösung, eisenloser 3-Phasen-
Linearmotor

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PI MP147D

Inhaltszusammenfassung für PI MP147D

  • Seite 1 Präzisions-Lineartisch, 160 mm Breite, 230 mm Stellweg, 150 N Belastbarkeit, Absolutencoder, 1 nm Sensorauflösung, eisenloser 3-Phasen- Linearmotor Physik Instrumente (PI) GmbH & Co. KG, Auf der Römerstr. 1, 76228 Karlsruhe, Deutschland Tel. +49 721 4846-0, Fax +49 721 4846-1019, E-Mail info@pi.de, www.pi.de...
  • Seite 2 Die von PI gehaltenen Patente finden Sie in unserer Patentliste: http://www.physikinstrumente.de/de/ueber- pi/patente © 2020 Physik Instrumente (PI) GmbH & Co. KG, Karlsruhe, Deutschland. Die Texte, Bilder und Zeichnungen dieses Handbuchs sind urheberrechtlich geschützt. Physik Instrumente (PI) GmbH & Co. KG behält insoweit sämtliche Rechte vor.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Über dieses Dokument Ziel und Zielgruppe dieses Benutzerhandbuchs ............1 Symbole und Kennzeichnungen ................. 1 Abbildungen ....................... 2 Mitgeltende Dokumente .................... 2 Handbücher herunterladen ..................2 Sicherheit Bestimmungsgemäße Verwendung ................5 Allgemeine Sicherheitshinweise ................. 5 Organisatorische Maßnahmen ................... 6 Produktbeschreibung Modellübersicht ......................
  • Seite 4 Inbetriebnahme und Betrieb Allgemeine Hinweise zu Inbetriebnahme und Betrieb..........35 V-551 mit Controller C-891 in Betrieb nehmen ............38 Wartung Allgemeine Hinweise zur Wartung ................41 V-551 für den Transport vorbereiten ............... 41 V-551 reinigen ......................41 Störungsbehebung Kundendienst Technische Daten 10.1 Spezifikationen ......................

  • Seite 5: Über Dieses Dokument

    Gefährliche Situation Bei Nichtbeachtung drohen leichte Verletzungen.  Maßnahmen, um die Gefahr zu vermeiden. HINWEIS Gefährliche Situation Bei Nichtbeachtung drohen Sachschäden.  Maßnahmen, um die Gefahr zu vermeiden. INFORMATION Informationen zur leichteren Handhabung, Tricks, Tipps, etc. V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 6: Abbildungen

    Detaillierungsgrad in Illustrationen von den tatsächlichen Gegebenheiten abweichen. Auch fotografische Abbildungen können abweichen und stellen keine zugesicherten Eigenschaften dar. Mitgeltende Dokumente Alle in dieser Dokumentation erwähnten Geräte und Programme von PI sind in separaten Handbüchern beschrieben. Produkt Dokument C-891 PIMag® Motion Controller für magnetische...
  • Seite 7 1 Über dieses Dokument Die Handbücher werden unter Dokumentation angezeigt. 5. Klicken Sie auf das gewünschte Handbuch und füllen Sie das Anfrageformular aus. Der Download-Link wird Ihnen an die eingegebene E-Mail-Adresse gesendet. V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 9: Sicherheit

     Benutzen Sie den V-551 nur bestimmungsgemäß und in technisch einwandfreiem Zustand.  Lesen Sie das Benutzerhandbuch.  Beseitigen Sie Störungen, die die Sicherheit beeinträchtigen können, umgehend. Der Betreiber ist für den korrekten Einbau und Betrieb des V-551 verantwortlich. V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 10: Organisatorische Maßnahmen

    Verletzungen und zu Sachschäden führen.  Installieren und bedienen Sie den V-551 nur, nachdem Sie dieses Benutzerhandbuch gelesen und verstanden haben. Personalqualifikation Nur autorisiertes und entsprechend qualifiziertes Personal darf den V-551 installieren, in Betrieb nehmen, bedienen, warten und reinigen. Version: 1.0.4 MP147D V-551 Lineartisch...

  • Seite 11: Produktbeschreibung

    220 mm x 160 mm x 50,5 mm V-551.4B 130 mm 290 mm x 160 mm x 50,5 mm V-551.7B 230 mm 450 mm x 160 mm x 50,5 mm  Entnehmen Sie weitere technische Daten den Spezifikationen (S. 47). V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 12: Produktansicht

    Abbildung 1: V-551.4B Grundkörper Anschluss für Motorkabel (Einbaustecker, HD D-Sub 26) Anschluss für Sensorkabel (Buchse, D-Sub 15) Bewegungsplattform Positive Bewegungsrichtung Abbildung 2: V-551 mit Transportsicherung, für alle Modelle identisch Transportsicherung (Blech mit 2 Schrauben M4x12) Version: 1.0.4 MP147D V-551 Lineartisch...

  • Seite 13: Produktbeschriftung

    Schraubensatz M4 Schutzerde, bestehend aus: 1 Flachkopfschraube mit Kreuzschlitz M4x8, ISO 7045  000036450 2 Sicherungsscheiben  2 Unterlegscheiben  Kurzanleitung für V-408, V-508, V-52x und V-551 Positionierer mit MP163EK magnetischem Direktantrieb in gedruckter Form V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 14: Optionales Zubehör

    PIMag® Motion Controller für magnetische Direktantriebe, 1 Achse, 24/48 V, 5 A, USB- und RS-232-Schnittstelle Im Lieferumfang der Controller von PI ist PC-Software enthalten. Die Bedienung der Controller ist in den dazugehörigen Benutzerhandbüchern beschrieben. Beachten Sie, dass auch die Anschlusskabel zur Verbindung des V-551 mit der Elektronik separat bestellt werden müssen.

  • Seite 15: Magnetischer Direktantrieb

    Magnetische Direktantriebe bieten vor allem hinsichtlich Verschleiß und Dynamik Vorteile gegenüber klassischen spindelbasierten Lösungen. Da sie weitgehend auf mechanische Komponenten verzichten, gibt es weniger Reibung und Spiel und damit mehr Präzision und eine höhere Lebensdauer. V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 17: Auspacken

    2. Vergleichen Sie die erhaltene Lieferung mit dem Inhalt laut Vertrag und mit der Packliste. Bei falsch gelieferten oder fehlenden Teilen wenden Sie sich sofort an PI. 3. Überprüfen Sie den Inhalt auf Anzeichen von Schäden. Bei Anzeichen von Schäden wenden Sie sich sofort an PI.
  • Seite 18 4 Auspacken 5. Bewahren Sie das komplette Verpackungsmaterial und die Transportsicherung für den Fall auf, dass das Produkt später transportiert werden muss. Version: 1.0.4 MP147D V-551 Lineartisch...

  • Seite 19: Installation

    Gegenstände wie z. B. magnetische Datenträger und elektronische Geräte beschädigen.  Stellen Sie sicher, dass sich in einem Umkreis von mindestens 10 cm um den Bewegungsbereich der Plattform des V-551 keine magnetisch empfindlichen Gegenstände befinden. V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 20: V-551 An Schutzleiter Anschließen

    Der V-551 hat eine Gewindebohrung M4 für die Befestigung des Schutzleiters. Diese Bohrung ist mit dem Schutzleitersymbol gekennzeichnet (siehe "Abmessungen" (S. 50)). Voraussetzung  Sie haben die allgemeinen Hinweise zur Installation gelesen und verstanden (S. 15).  Der Positionierer ist nicht mit dem Controller verbunden. Version: 1.0.4 MP147D V-551 Lineartisch...

  • Seite 21: V-551 Auf Unterlage Befestigen

    Verbindungsstellen <0,1 Ω bei 25 A ist. V-551 auf Unterlage befestigen HINWEIS Hervorstehende Schraubenköpfe! Hervorstehende Schraubenköpfe können den V-551 beschädigen.  Stellen Sie sicher, dass die Schraubenköpfe in den Montagebohrungen vollständig versenkt sind und die Bewegung nicht beeinträchtigen. V-551 Lineartisch MP147D Version: 1.0.4...
  • Seite 22 Schrauben M6x30 Die Bewegungsplattform muss jeweils an das Ende des Stellwegs verschoben werden, um die Montagebohrungen zugänglich zu machen. Abbildung 5: Montage des V-551 mit vier Schrauben M6x30 von oben, hier zwei von vier Schrauben dargestellt Version: 1.0.4 MP147D V-551 Lineartisch...
  • Seite 23 Montagebohrungen zugänglich zu machen. Diese Befestigungsoption wird z. B. beim Aufbau eines XY-Systems aus zwei Positionierern V-551.2B oder V-551.4B genutzt (S. 23). Abbildung 6: Montage des V-551 mit vier Schrauben M4x30 von oben V-551 Lineartisch MP147D Version: 1.0.4...
  • Seite 24 Bohrungen zur Aufnahme der Schrauben siehe "Abmessungen" (S. 50)): − Für das Befestigen von oben: Vier Gewindebohrungen M6 oder M4 sind vorhanden. − Für das Befestigen von unten: Vier Durchgangsbohrungen mit Ø 6,4 mm sind vorhanden. Version: 1.0.4 MP147D V-551 Lineartisch...

  • Seite 25: Mehrachssystem Aufbauen

    Bezeichnungen in dieser Anleitung: Unterer Positionierer: Bildet die Basis des Mehrachssystems (X-Achse), ist auf einer  Unterlage befestigt Oberer Positionierer: Bildet die Y-Achse des Mehrachssystems, wird um 90° gedreht  auf dem unteren Positionierer befestigt V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 26: Allgemeine Hinweise Für Den Aufbau Eines Mehrachssystems

    Stellwegs zugänglich (Ausnahme: Befestigen eines V-551.7B von unten). Wenn Sie den Stellweg des oberen Positionierers durch Versetzen der mechanischen Anschläge ändern wollen (S. 27):  Befestigen Sie den oberen Positionierer auf dem unteren Positionierer, bevor Sie den Stellweg ändern. Version: 1.0.4 MP147D V-551 Lineartisch...

  • Seite 27: Xy-System Ohne Adapter Aufbauen

     Sie haben den Platzbedarf für eine knickfreie und vorschriftsmäßige Kabelführung berücksichtigt. Werkzeug und Zubehör 4 Schrauben M4x30  Geeignete Schraubendreher  XY-System ohne Adapter aufbauen Abbildung 8: Beispiel V-551.4B auf V-551.4B: XY-System aufbauen ohne Adapter Unterer Positionierer Oberer Positionierer 2 von 4 Schrauben M4x30 V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 28: Xy-System Mit Adapter Aufbauen

     Beachten Sie das Gesamtgewicht des XY-Systems.  Tragen Sie Sicherheitsschuhe.  Vermeiden Sie ein Herabstürzen des oberen Positionierers, wenn Sie seine Plattform verschieben. Abbildung 9: Adapter V-551.AP1 mit vier Schrauben M4x10 auf unterem Positionierer (hier V-551.7B) befestigen Version: 1.0.4 MP147D V-551 Lineartisch...
  • Seite 29 Die Bewegungsplattform des oberenPositionierers muss jeweils an das Ende des Stellwegs verschoben werden, um die Montagebohrungen zugänglich zu machen. Abbildung 10: Montage des V-551.7B mit vier Schrauben M6x30 von oben, hier zwei von vier Schrauben dargestellt V-551 Lineartisch MP147D Version: 1.0.4...
  • Seite 30 Je nach gewählter Option für das Befestigen des V-551.7B auf dem Adapter: − 4 Schrauben M6x30 oder 4 Schrauben M6x10 Wenn der untere Positionierer noch nicht auf einer Unterlage befestigt wurde:  4 geeignete Schrauben, siehe "V-551 auf Unterlage befestigen" (S. 17)  Version: 1.0.4 MP147D V-551 Lineartisch...

  • Seite 31: Optional: Stellweg Ändern

    Entfernen Sie die Transportsicherungen von beiden Positionierern (S. 13). − Folgen Sie der Anleitung in "V-551 auf Unterlage befestigen" (S. 17). Optional: Stellweg ändern Der Stellweg des V-551 kann durch Versetzen der integrierten mechanischen Anschläge geändert werden. V-551 Lineartisch MP147D Version: 1.0.4...
  • Seite 32 Mechanischer Anschlag zur Begrenzung des Stellwegs in positiver Bewegungsrichtung Mechanischer Anschlag zur Begrenzung des Stellwegs in negativer Bewegungsrichtung Detail: Feststehender Puffer des mechanischen Anschlags Detail: Aussparung mit acht Bohrungen M2 Detail: Einstellbarer Teil des mechanischen Anschlags, mit zwei Langlochbohrungen zur Feinausrichtung Version: 1.0.4 MP147D V-551 Lineartisch...
  • Seite 33 Das Motorkabel ist nicht am V-551 angeschlossen. − Bei Betrieb mit dem Controller C-891: Der Antrieb ist mit dem Befehl EAX ausgeschaltet.  Sie kennen den erforderlichen Stellweg für eine kollisionsfreie Anwendung. Werkzeug und Zubehör Torxschraubendreher TX6  V-551 Lineartisch MP147D Version: 1.0.4...
  • Seite 34 Feinausrichtung: Verschieben Sie den einstellbaren Teil des Anschlags entlang der Langlochbohrungen, bis der gewünschte Stellweg erreicht wird. Beispiel: f) Ziehen Sie die vier Schrauben mit einem maximalen Drehmoment von 0,3 Nm fest. g) Überprüfen Sie den festen Sitz des einstellbaren Teils. Version: 1.0.4 MP147D V-551 Lineartisch...

  • Seite 35: Last Am V-551 Befestigen

    HINWEIS Zu lange Schrauben! Zu tief eingebrachte Schrauben beschädigen den V-551.  Beachten Sie die maximale Einschraubtiefe für die Montagebohrungen (S. 50).  Verwenden Sie nur Schrauben mit der richtigen Länge für die entsprechenden Bohrungen. V-551 Lineartisch MP147D Version: 1.0.4...
  • Seite 36 Schrauben siehe "Abmessungen" (S. 50)): − Der Abstand zwischen dem Schwerpunkt der Last und dem Zentrum der Bewegungsplattform ist in alle Richtungen möglichst gering. − Für das Befestigen der Last auf der Bewegungsplattform sind mindestens drei Punkte vorgesehen. Version: 1.0.4 MP147D V-551 Lineartisch...

  • Seite 37: Motorkabel Und Sensorkabel An V-551 Anschließen

    HD D-Sub 26-pol. (m) des V-551 an. − Schließen Sie den Stecker des Sensorkabels an die Buchse D-Sub 15-pol. (f) des V-551 an. 2. Sichern Sie die Kupplung und den Stecker mit den integrierten Schrauben gegen unbeabsichtigtes Abziehen vom V-551. V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 39: Inbetriebnahme Und Betrieb

    Allgemeine Hinweise zu Inbetriebnahme und Betrieb ..............35 V-551 mit Controller C-891 in Betrieb nehmen ................38 Allgemeine Hinweise zu Inbetriebnahme und Betrieb Die Inbetriebnahme des V-551 erfolgt mit dem PIMag® Motion Controller C-891 von PI. VORSICHT Quetschgefahr durch bewegte Teile! Zwischen den bewegten Teilen des Positionierers oder der Last und einem feststehenden Teil oder Hindernis besteht die Gefahr von leichten Verletzungen durch Quetschung.
  • Seite 40 Die während des Betriebs des V-551 abgegebene Wärme kann Ihre Anwendung beeinträchtigen.  Sorgen Sie für ausreichende Belüftung am Aufstellungsort.  Stellen Sie sicher, dass der effektive Nennstrom und der Spitzenstrom die zulässigen Werte nicht überschreiten (S. 47). Version: 1.0.4 MP147D V-551 Lineartisch...
  • Seite 41  Platzieren Sie keine Gegenstände in Bereichen, in denen sie von bewegten Teilen erfasst werden können.  Prüfen Sie vor dem Anschließen des V-551, ob im Controller ein Makro als Startup-Makro festgelegt ist, und heben Sie die Auswahl des Startup-Makros gegebenenfalls auf. V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 42: V-551 Mit Controller C-891 In Betrieb Nehmen

     Sie haben das Handbuch der PC-Software gelesen und verstanden.  Der Controller und die benötigte PC-Software sind installiert. Alle Anschlüsse am Controller sind eingerichtet (siehe Benutzerhandbuch des Controllers; Anschluss des V-551 erfolgt über Motorkabel und Sensorkabel). Version: 1.0.4 MP147D V-551 Lineartisch...
  • Seite 43 6 Inbetriebnahme und Betrieb V-551 mit Controller C-891 in Betrieb nehmen  Nehmen Sie den Positionierer in Betrieb (siehe Benutzerhandbuch des Controllers). V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 45: Wartung

    V-551 reinigen Voraussetzungen  Sie haben den Positionierer vom Controller getrennt. Positionierer reinigen  Wenn notwendig, reinigen Sie die Oberflächen des Positionierers mit einem Tuch, das leicht mit einem milden Reinigungs- oder Desinfektionsmittel angefeuchtet wurde. V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 47: Störungsbehebung

     Kontaktieren Sie unseren Kundendienst (S. 45).  Warten Sie einige Minuten, bis der Bei Betrieb mit  Positionierer abgekühlt ist. Controller C-891: Überhitzungsschutz  Stellen Sie die Betriebsbereitschaft des wurde aktiviert. Systems wieder her, siehe Dokumentation des Controllers. V-551 Lineartisch MP147D Version: 1.0.4...
  • Seite 48 Geschwindigkeit in der Anwendung, siehe Dokumentation des Controllers. Wenn die Störung Ihres Systems nicht in der Tabelle angeführt ist oder wenn sie nicht wie beschrieben behoben werden kann, kontaktieren Sie unseren Kundendienst (S. 45). Version: 1.0.4 MP147D V-551 Lineartisch...

  • Seite 49: Kundendienst

    9 Kundendienst Kundendienst Wenden Sie sich bei Fragen und Bestellungen an Ihre PI-Vertretung oder schreiben Sie uns eine E-Mail (service@pi.de).  Geben Sie bei Fragen zu Ihrem System folgende Systeminformationen an: Produkt- und Seriennummern von allen Produkten im System −...

  • Seite 51: Technische Daten

    Belastbarkeit in Y max. Bewegte Masse Gesamtmasse Linearführung Kreuzrollenlager Kreuzrollenlager Kreuzrollenlager mit Käfig- mit Käfig- mit Käfig- Zwangsführung Zwangsführung Zwangsführung Antriebseigenschaften V-551 Einheit Toleranz Antriebstyp Linearmotor, eisenlos, 3-phasig Zwischenkreisspannung 48 * max. Spitzenkraft typ. V-551 Lineartisch MP147D Version: 1.0.4...
  • Seite 52 Umgebung Betriebstemperatur- 10 °C bis 50 °C bereich Luftfeuchtigkeit 20 – 90% rel., nicht kondensierend Material Aluminium, schwarz eloxiert Motoranschluss HD D-Sub 26 (m) Sensoranschluss D-Sub 15 (f) * 24 VDC mit C-891 und 24V-Netzteil Version: 1.0.4 MP147D V-551 Lineartisch...

  • Seite 53: Bemessungsdaten

    Höchste relative Luftfeuchte 80 % für Temperaturen bis 31 °C Linear abnehmend bis 50 % relativer Luftfeuchte bei 40 °C Lagertemperatur -20 °C bis 60 °C Transporttemperatur -20 °C bis 60 °C Überspannungskategorie Schutzklasse Verschmutzungsgrad Schutzart gemäß IEC 60529 IP20 V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 54: Abmessungen

    10 Technische Daten 10.2 Abmessungen 10.2.1 V-551.2B Abmessungen in mm Bewegungsplattform in Referenzposition. Abbildung 15: Abmessungen des V-551.2B: Seitenansicht und Unterseite Version: 1.0.4 MP147D V-551 Lineartisch...
  • Seite 55 10 Technische Daten Abbildung 16: Abmessungen des V-551.2B: Schnitt A und Seitenansicht V-551 Lineartisch MP147D Version: 1.0.4...
  • Seite 56 10 Technische Daten Abbildung 17: Abmessungen des V-551.2B: Seitenansicht und Draufsicht Version: 1.0.4 MP147D V-551 Lineartisch...
  • Seite 57 10 Technische Daten Abbildung 18: Positionierer in Referenzposition (mit durchgezogener Linie dargestellt) Die strich-punktierte Linie zeigt die maximal ausgefahrene Bewegungsplattform Maximale Auslenkung der Plattform am negativen Stellwegende Maximale Auslenkung der Plattform am positiven Stellwegende Abbildung 19: V-551.2B V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 58: V-551.4B

    10 Technische Daten 10.2.2 V-551.4B Abmessungen in mm Bewegungsplattform in Referenzposition. Abbildung 20: Abmessungen des V-551.4B: Seitenansicht und Unterseite Version: 1.0.4 MP147D V-551 Lineartisch...
  • Seite 59 10 Technische Daten Abbildung 21: Abmessungen des V-551.4B: Schnitt A und Seitenansicht V-551 Lineartisch MP147D Version: 1.0.4...
  • Seite 60 10 Technische Daten Abbildung 22: Abmessungen des V-551.4B: Seitenansicht und Draufsicht Version: 1.0.4 MP147D V-551 Lineartisch...
  • Seite 61 10 Technische Daten Abbildung 23: Positionierer in Referenzposition (mit durchgezogener Linie dargestellt) Die strich-punktierte Linie zeigt die maximal ausgefahrene Bewegungsplattform Maximale Auslenkung der Plattform am positiven Stellwegende Maximale Auslenkung der Plattform am negativen Stellwegende Abbildung 24: V-551.4B V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 62: V-551.7B

    10 Technische Daten 10.2.3 V-551.7B Abmessungen in mm Bewegungsplattform in Referenzposition. Abbildung 25: Abmessungen des V-551.7B: Unterseite und Seitenansicht Abbildung 26: Abmessungen des V-551.7B: Draufsicht Version: 1.0.4 MP147D V-551 Lineartisch...
  • Seite 63 Abbildung 27: Abmessungen des V-551.7B: Seitenansichten Abbildung 28: Positionierer in Referenzposition (mit durchgezogener Linie dargestellt) Die strich-punktierte Linie zeigt die maximal ausgefahrene Bewegungsplattform Maximale Auslenkung der Plattform am positiven Stellwegende Maximale Auslenkung der Plattform am negativen Stellwegende V-551 Lineartisch MP147D Version: 1.0.4...
  • Seite 64 10 Technische Daten Abbildung 29: V-551.7B Version: 1.0.4 MP147D V-551 Lineartisch...

  • Seite 65: Adapter V-551.Ap1

    10 Technische Daten 10.2.4 Adapter V-551.AP1 Abmessungen in mm. Abbildung 30: Adapter V-551.AP1 V-551 Lineartisch MP147D Version: 1.0.4...

  • Seite 66: Pinbelegung

    Masse Temperatursensor Sensor B+ Encoder B+ (BiSS SL1) Sensor B- Encoder B- (BiSS SL1) PT100 PT100 Temperatursensor Thermistor Schutz vor Überhitzung reserviert Masse * Das Zeichen "-" zeigt an, dass der entsprechende Pin nicht belegt ist. Version: 1.0.4 MP147D V-551 Lineartisch...

  • Seite 67: Motor

    Abbildung 32: Stecker HD D-Sub 26 (m) Funktion* Beschreibung Phase 1 Phase 1 Phase 2 Phase 2 Phase 3 Phase 3 7 - 24 Masse * Das Zeichen "-" zeigt an, dass der entsprechende Pin nicht belegt ist. V-551 Lineartisch MP147D Version: 1.0.4...
