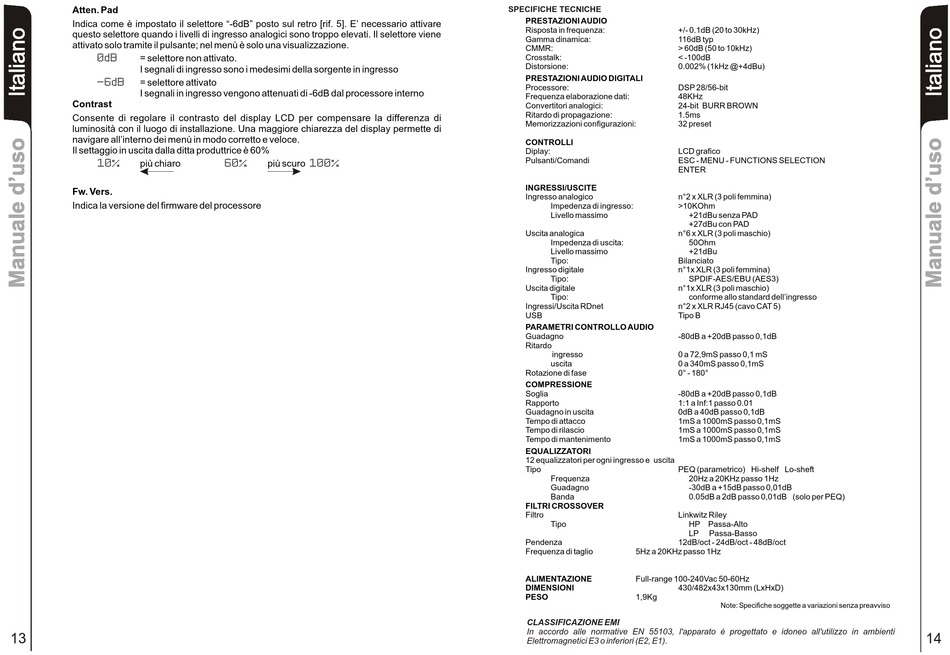

Atten. Pad
Indica come è impostato il selettore "-6dB" posto sul retro [rif. 5]. E' necessario attivare
questo selettore quando i livelli di ingresso analogici sono troppo elevati. Il selettore viene
attivato solo tramite il pulsante; nel menù è solo una visualizzazione.
= selettore non attivato.
0dB
I segnali di ingresso sono i medesimi della sorgente in ingresso
= selettore attivato
-6dB
I segnali in ingresso vengono attenuati di -6dB dal processore interno
Contrast
Consente di regolare il contrasto del display LCD per compensare la differenza di
luminosità con il luogo di installazione. Una maggiore chiarezza del display permette di
navigare all'interno dei menù in modo corretto e veloce.
Il settaggio in uscita dalla ditta produttrice è 60%
più chiaro
10%
Fw. Vers.
Indica la versione del firmware del processore
13
più scuro
60% 100%
SPECIFICHE TECNICHE
PRESTAZIONI AUDIO
Risposta in frequenza: +/- 0.1dB (20 to 30kHz)
Gamma dinamica: 116dB typ
CMMR: > 60dB (50 to 10kHz)
Crosstalk: < -100dB
Distorsione: 0.002% (1kHz @+4dBu)
PRESTAZIONI AUDIO DIGITALI
Processore: DSP 28/56-bit
Frequenza elaborazione dati: 48KHz
Convertitori analogici: 24-bit BURR BROWN
Ritardo di propagazione: 1.5ms
Memorizzazioni configurazioni: 32 preset
CONTROLLI
Diplay: LCD grafico
Pulsanti/Comandi ESC - MENU - FUNCTIONS SELECTION
ENTER
INGRESSI/USCITE
Ingresso analogico n°2 x XLR (3 poli femmina)
Impedenza di ingresso: >10KOhm
Livello massimo
Uscita analogica n°6 x XLR (3 poli maschio)
Impedenza di uscita:
Livello massimo
Tipo: Bilanciato
Ingresso digitale n°1x XLR (3 poli femmina)
Tipo:
Uscita digitale n°1x XLR (3 poli maschio)
Tipo:
Ingressi/Uscita RDnet n°2 x XLR RJ45 (cavo CAT 5)
USB Tipo B
PARAMETRI CONTROLLO AUDIO
Guadagno -80dB a +20dB passo 0,1dB
Ritardo
ingresso 0 a 72,9mS passo 0,1 mS
uscita 0 a 340mS passo 0,1mS
Rotazione di fase 0° - 180°
COMPRESSIONE
Soglia -80dB a +20dB passo 0,1dB
Rapporto 1:1 a Inf:1 passo 0.01
Guadagno in uscita 0dB a 40dB passo 0,1dB
Tempo di attacco 1mS a 1000mS passo 0,1mS
Tempo di rilascio 1mS a 1000mS passo 0,1mS
Tempo di mantenimento 1mS a 1000mS passo 0,1mS
EQUALIZZATORI
12 equalizzatori per ogni ingresso e uscita
Tipo PEQ (parametrico) Hi-shelf Lo-sheft
Frequenza
Guadagno
Banda
FILTRI CROSSOVER
Filtro Linkwitz Riley
Tipo
Pendenza 12dB/oct - 24dB/oct - 48dB/oct
Frequenza di taglio 5Hz a 20KHz passo 1Hz
ALIMENTAZIONE Full-range 100-240Vac 50-60Hz
DIMENSIONI 430/482x43x130mm (LxHxD)
PESO 1,9Kg
CLASSIFICAZIONE EMI
In accordo alle normative EN 55103, l'apparato è progettato e idoneo all'utilizzo in ambienti
Elettromagnetici E3 o inferiori (E2, E1).
+21dBu senza PAD
+27dBu con PAD
50Ohm
+21dBu
SPDIF-AES/EBU (AES3)
conforme allo standard dell'ingresso
20Hz a 20KHz passo 1Hz
-30dB a +15dB passo 0,01dB
0.05dB a 2dB passo 0,01dB (solo per PEQ)
HP Passa-Alto
LP Passa-Basso
Note: Specifiche soggette a variazioni senza preavviso
