Inhaltszusammenfassung für Allmatic TECNO-CAT NEU

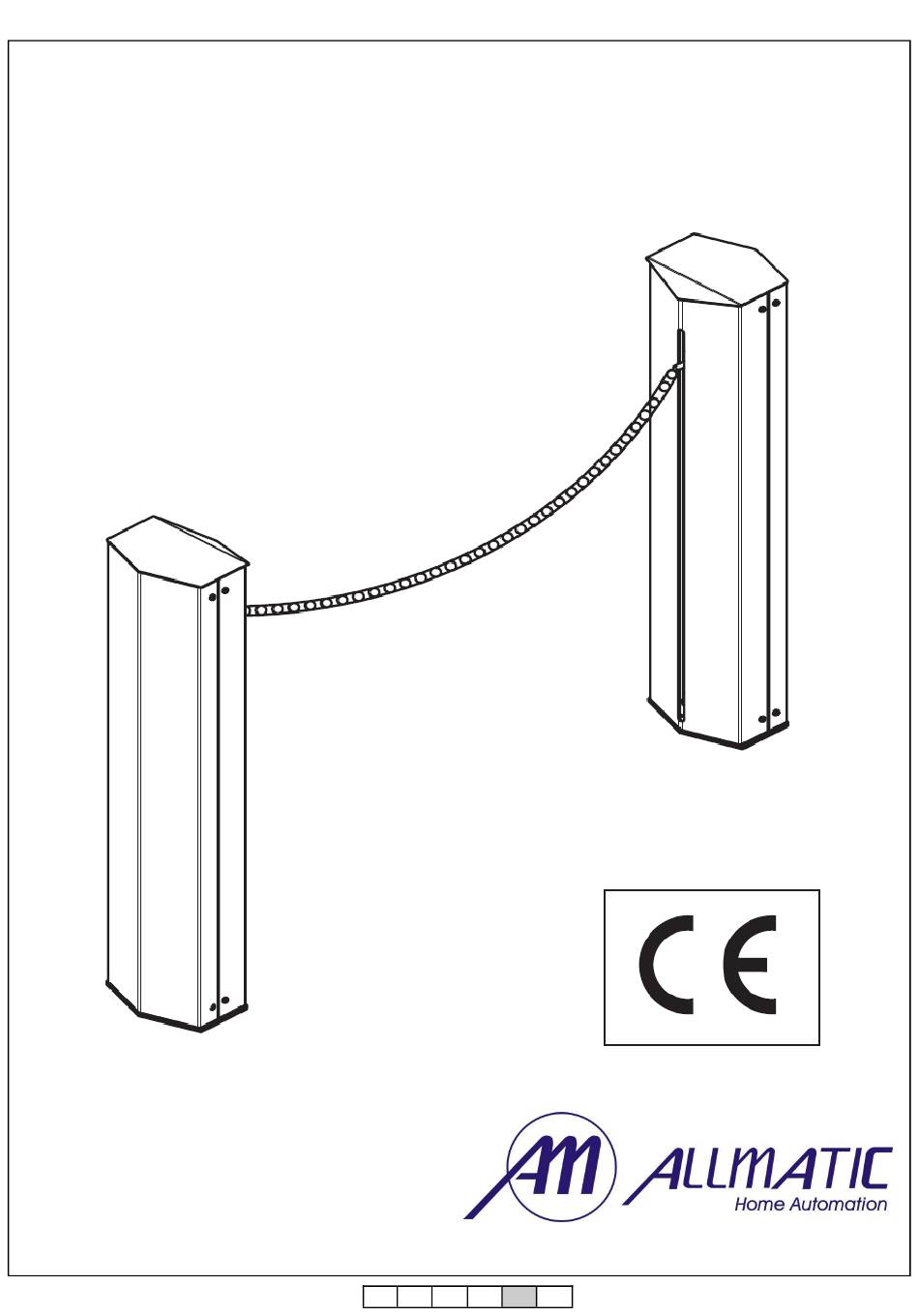

- Seite 1 TECNO-CAT NEU KETTENSCHRANKE 6-1624033 rev.3 18/09/2013 1 / 4...
- Seite 2 1. Installationsbeispiel Kabel Versorgung Zeichenerklärung: Kettenlänge 8 10 12 14 16 1 Kettenmitnehmer Tecno-Cat 2 Steuerung Kettenhöhe X 3 Profil für die Kette 75 70 65 60 55 50 45 (cm) 4 Kette 5 Handsender Achtung: Die Werte in der Tabelle wurden beim Gebrauch einer Kette von 400 g/m gemessen. 2.
- Seite 3 3. Montage Alle angebebenen Daten sind in mm falls nicht anderwertig aufgewiesen. 3.1 Vorbereitende Kontrollen Kontrollieren Sie die Stabilität und Robustheit der Aufbauzone des Kolonnenkastens. Schließen Sie die Stromspeisung an eine allpoligen Schalter mit einer Distanz der Öffnung der Kontakte von mindestens 3 mm. Die Netzverbindung sollte auf einem unabhängigem Kanal und separat von den Verbindungen der Sicherheitsvorrichtungen und der Steuerung stattfinden.
- Seite 4 Angesägte schraube rostfrei TCEI M8X25 INOX (Cod: 61700446) Feder D17 L13 (Cod: 61740120) Unterlegsscheibe M12 (Cod: 61730033) 6. Technische Daten Versorgung : 230 V-/50Hz 120 V-/60Hz Kraftentnahme : 1.0 A 1.0 A Kraft Motor : 60 W 60 W Leistung : 645 Nm 645 Nm Betrieb :...
