AKTUALISIERUNG DER FIRMWARE DER ZUTRITTSKONTROLLZENTRALE (UPDATE)
Die Firmware der Minizentrale kann mit den neuesten Versionen aktualisiert werden, um
zusätzliche Funktionen (nach Erscheinung) oder Verbesserungen der Funktionsweise
der Zentrale zu integrieren.
Zur Aktualisierung der Firmware ist es erforderlich, über die Anwendung "Update.exe" zu
verfügen (im Lieferumfang der Zentrale enthalten) und folgende Schritte auszuführen:
1. Stromversorgung der Zentrale unterbrechen.
2. Die Schnittstelle PC-Zentrale anschließen (siehe Abschnitt Verbindung PC-Zentrale).
3. DIP-Schalter 4 von SW1 der Zutrittskontrollzentrale auf ON
4. Zentrale mit Strom versorgen: die LEDs X und Y blinken abwechselnd.

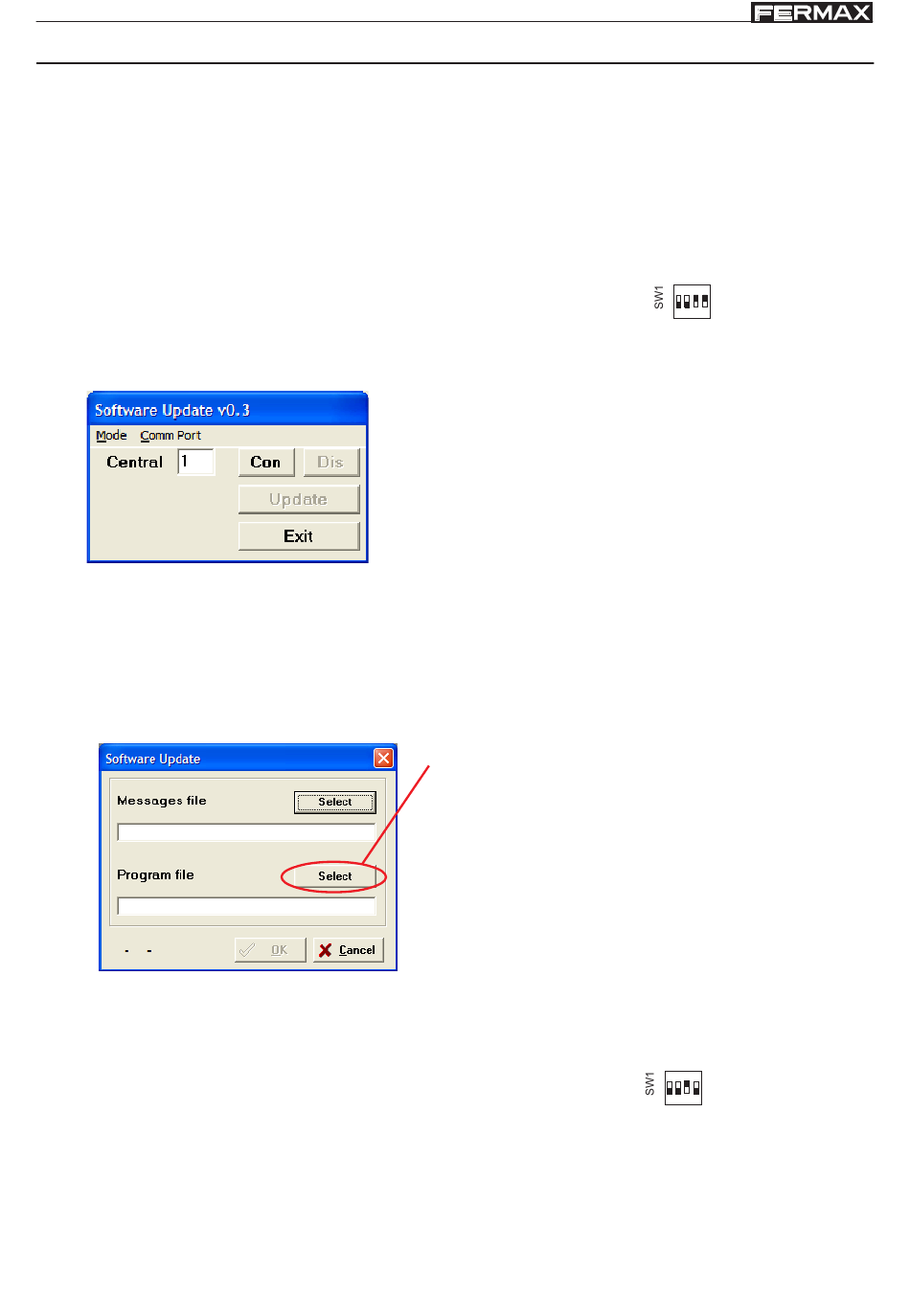

5. Die Anwendung "Update.exe" ausführen.
5.2- Geben Sie im Feld "Zentrale" die Nummer der Zutrittskontrollzentrale ein, die aktualisiert
werden soll (konfiguriert mit den DIP-Schaltern 1 bis 5 von SW2) und drücken Sie anschließend
die Schaltfläche "CON", um eine Verbindung zur Zentrale herzustellen.
Falls der Verbindungsaufbau erfolgreich ist, wird die ausgegraute Schaltfläche "Update" aktiviert
(prüfen Sie die Verbindung zwischen Zentrale und PC).
5.3- Drücken Sie die Schaltfläche "Update", worauf folgendes Programmfenster eingeblendet
wird:
6. Nach vollendeter Aktualisierung der Firmware drücken Sie die Schaltfläche "DIS",
um die Verbindung zu unterbrechen und anschließend die Schaltfläche "Exit", um
die Anwendung "Update" zu schließen.
Schalten Sie den DIP-Schalter 4 von SW1 auf OFF
Stromversorgung zu unterbrechen.
Falls die Aktualisierung erfolgreich durchgeführt wurde, schalten sich die beiden
LEDs X und Y aus bzw. schaltet sich die LED X ein, falls die Zentrale sich im Tag-/
Transfermodus befindet.
Bei einer fehlerhaften Aktualisierung leuchten beide LEDs gleichzeitig auf.
Das Display der Türstationen zeigt beim Aufstarten die installierte Firmware-Version an.
Seite 16
5.1- Im Menü "Setup" sind folgende Parameter zu
konfigurieren:
- Mode. Wählen Sie die Option CAC.
- COM Port: Wählen Sie die serielle PC-Schnittstelle, über die
der Verbindungsaufbau des PC mit der Zentrale/Anlage erfolgt
(Schnittstelle 2338, 2466 usw.).
Drücken Sie die Schaltfläche "Select" von "Program
File" und wählen Sie die Datei Firmware (.bin) aus,
die auf die Minizentrale übertragen werden soll und
bestätigen Sie anschließend mit "OK". Die
Datenübertragung dauert ungefähr 72 Sekunden bei
einer Übertragungsrate von 38.400 Baud.
Sie können auch die Meldungen-Datei aktualisieren,
indem Sie die Meldungen-Datei .bin mit Hilfe der
Schaltfläche "Message File" auswählen.
ON DIP
schalten.
1 2 3 4
ON DIP
, ohne dabei die
1 2 3 4
