An Die Adsl-Umgebung Anschließen; Verbindung Mit Einem Ip-Telefon - Oki MC562dnw Leitfaden Zur Inbetriebnahme

Grundeinstellungen für Faxe

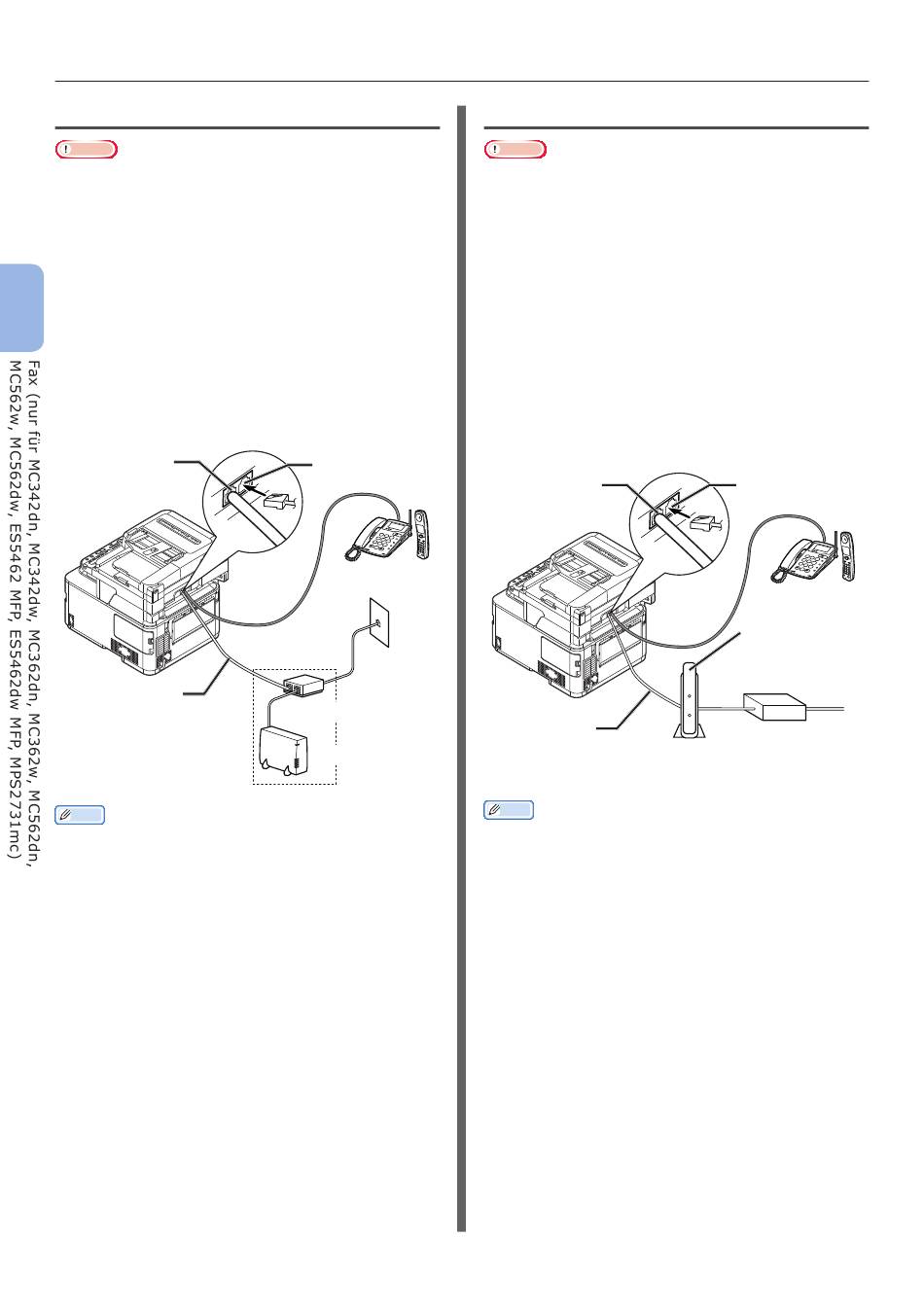

An die ADSL-Umgebung anschließen
Hinweis
● Schließen Sie an diesem Punkt nicht das USB-Kabel oder
das LAN-Kabel an.
Stellen Sie zunächst sicher, dass das Gerät
ausgeschaltet ist. Wenn der Standby-Bildschirm
auf dem Gerät erscheint, halten Sie die
Netztaste etwa eine Sekunde lang gedrückt, um
das Gerät auszuschalten.
3
Stecken Sie das mit dem ADSL-Modem
verbundene [Telefonkabel] in die
[LINE (LEITUNGS)-Anschluss] Ihres Gerätes.
Nehmen Sie die Telefonanschluss-Abdeckung ab.
Stecken Sie das externe Telefonkabel in die
[TEL-Anschluss] Ihres Gerätes.
LEITUNGS-
Anschluss
Telefonkabel
Memo
● Prüfen Sie, ob die Wahltonerkennung wählt oder nicht.
Siehe Configuration Guide (Konfigurationshandbuch) >
"Appendix A - menu system" (Anhang A: Menüsystem) >
"Admin Setup" (Admin-/Grundeinstellung) > "User Install"
(Benutzer Installation).
● Sollten Sie Faxe nicht korrekt senden oder empfangen
können, stellen Sie [Super G3] auf [AUS]. Weitere
Details finden Sie unter
Super G3" S.40.
TEL-Anschluss
Öffentliche
Leitung
(analog)
Splitter
ADSL-Modem
"Schritt 3-5 Einstellungen für

Verbindung mit einem IP-Telefon

Hinweis
● Schließen Sie an diesem Punkt nicht das USB-Kabel oder
das LAN-Kabel an.
Stellen Sie zunächst sicher, dass das Gerät
ausgeschaltet ist. Wenn der Standby-Bildschirm
auf dem Gerät erscheint, halten Sie die
Netztaste etwa eine Sekunde lang gedrückt, um
das Gerät auszuschalten.
Stecken Sie das mit dem IP-Telefon
Telefonkabel
verbundene [
LINE (LEITUNGS)-Anschluss
[
Gerätes.
Nehmen Sie die Telefonanschluss-Abdeckung ab.
Stecken Sie das externe Telefonkabel in die
TEL-Anschluss
[
LEITUNGS-
Anschluss
Telefonkabel
Memo
● Prüfen Sie, ob die Wahltonerkennung wählt oder nicht.
Siehe Configuration Guide (Konfigurationshandbuch) >
"Appendix A - menu system" (Anhang A: Menüsystem) >
"Admin Setup" (Admin-/Grundeinstellung) > "User Install"
(Benutzer Installation).
● Sollten Sie Faxe nicht korrekt senden oder empfangen
können, stellen Sie [Super G3] auf [AUS]. Weitere
Details finden Sie unter
Super G3" S.40.
- 32 -
] in die
] Ihres
] Ihres Gerätes.
TEL-Anschluss
Optisches
IP-Telefon,
entsprechendes
Telefon
Optische
Netzwerkeinheit
(ONU)
LAN-
Optisches Kabel
Kabel
*In die Telefonkabelbuchse
einstecken.
"Schritt 3-5 Einstellungen für
