Dräger Caleo Informationen Zur Eichung
Vorschau ausblenden
Andere Handbücher für Caleo:
- Aufbereitung (2 Seiten) ,
- Gebrauchsanweisung (152 Seiten)
Verwandte Anleitungen für Dräger Caleo
Inhaltszusammenfassung für Dräger Caleo

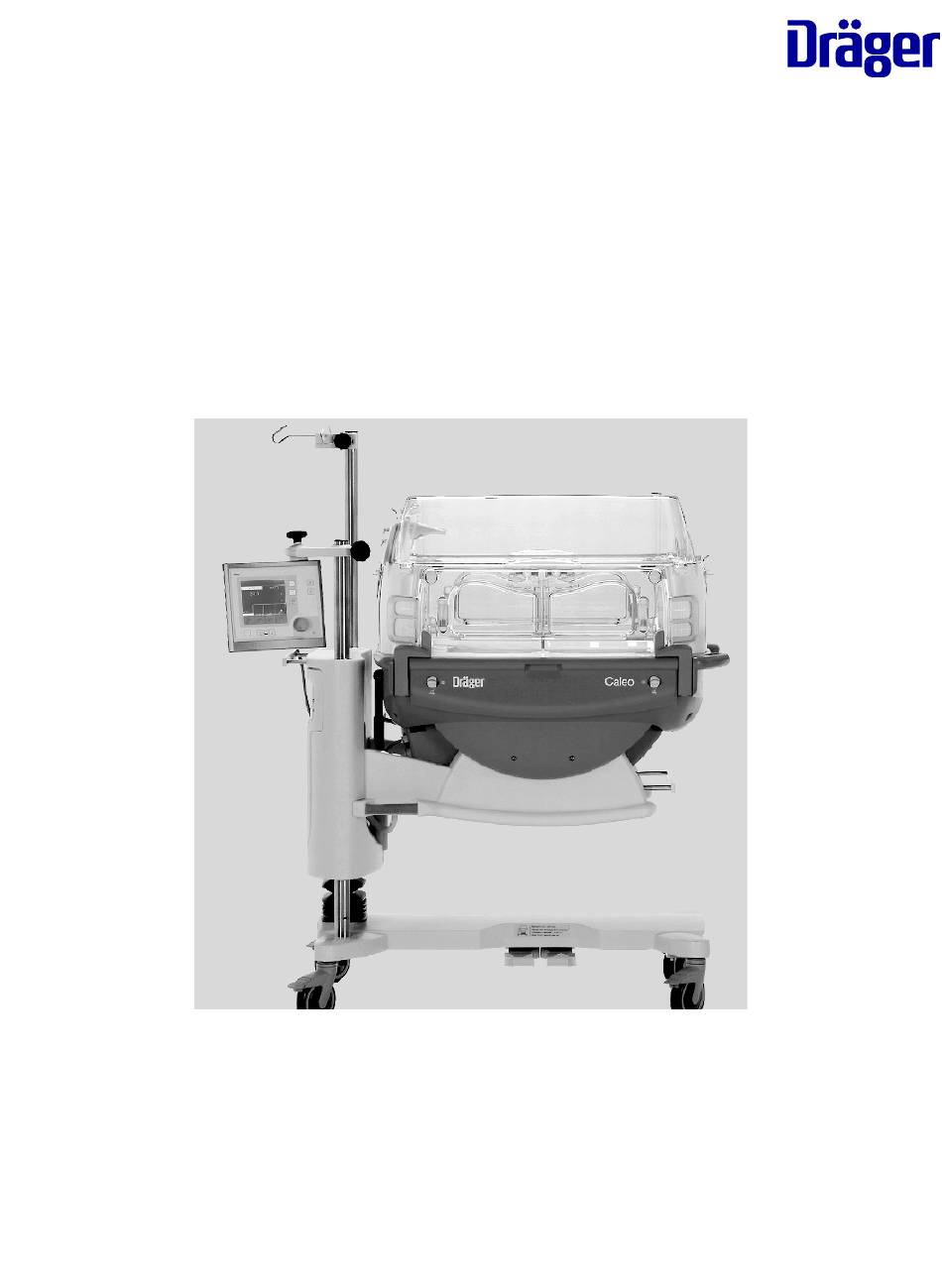

- Seite 1 Informationen zur Eichung der Waage Caleo® Waage Warnung Jede Instandhaltungs- und/oder Prüfmaßnahme am Gerät setzt die genaue Kenntnis dieser Dokumentation voraus. Jede Anwendung des Gerätes setzt die genaue Kenntnis und Beachtung der Gebrauchsanweisung voraus.
- Seite 2 Diese Seite wurde absichtlich leer gelassen. Informationen zur Eichung der Waage...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Caleo® Waage Allgemeines ....................Allgemeine Hinweise ..............Informationen zur Eichung der Waage........... ® ) ......Informationen zur Eichung der Waage (Caleo Informationen zur Eichung der Waage Caleo®...
- Seite 4 Diese Seite wurde absichtlich leer gelassen. Informationen zur Eichung der Waage Caleo®...
-
Seite 5: Allgemeine Hinweise
Zeichnungen, Konfigurationen, Grafiken, Bilder, Daten sowie deren Auswahl und Zusammenstellung und jegliche Änderungen (Inhalt) sind urheberrechtlich geschützt. Der Inhalt (ganz oder teilweise) darf ohne schriftliche Einwilligung der Urheber nicht geändert, kopiert, verteilt, reproduziert, wieder veröffentlicht, angezeigt, übertragen oder verkauft werden. Informationen zur Eichung der Waage Caleo®... - Seite 6 Diese Seite wurde absichtlich leer gelassen. Informationen zur Eichung der Waage Caleo®...
-
Seite 7: Allgemeine Informationen
Informationen zur Eichung der Waage ® Informationen zur Eichung der Waage (Caleo ® Der nachfolgende Inhalt des Dokuments vermittelt Hintergrundwissen der Caleo Waage. Die Weitergabe des Dokuments an Eichbehörden, Eichbeamte oder andere offizielle Stellen oder Personen ist erwünscht. 2.1.1 Allgemeine Informationen ®... - Seite 8 – Die Anbauteile wie z.B. Versorgungsschläuche und Entsorgungsschläuche sind zu entfernen. – Sicherstellen, dass Wind und Durchzug eine exakte Wägung nicht beeinträchtigen. ® – Caleo ist mit Hilfe der eingebauten Wasserwaagen waagerecht positioniert. ® – Caleo muss vor Beginn der Eichung mindestens 12 Minuten in Betrieb sein damit sich die Betriebstemperaturen der Wägezellen und der Elektronik...
- Seite 9 Informationen zur Eichung der Waage 2.1.5 Beschilderungen ® Abb. 1 Caleo : Beschilderungen Position Benennung Typenschild mit Justagedaten Schild mit messtechnischen Eigenschaften Schild mit Zulassungsnummer 2.1.5.1 Typenschild mit Justagedaten 2.1.5.1.1 Typenschild mit Justagedaten - bei Auslieferung Auf dem Typenschild mit Justagedaten befinden sich die Angaben „Serien-Nr.“, „SW-Versionsnummer“...
- Seite 10 Abb. 3. 2.1.5.5 Anzeigen des Justierzählers Ablauf ® 1. Caleo einschalten und einen eventuell auftretenden Alarmton mit der „Alarmtonunterdrückung“-Taste (Abb. 6/1) unterdrücken. Abb. 6 Bedieneinheit: Anzeige des Justierzählers 2. Die „Alarmtonunterdrückung“-Taste (Abb. 6/1) und die Menü-Taste (Abb. 6/2) gleichzeitig für zirka 4 Sekunden gedrückt halten.
- Seite 11 Die Waage muss vor Beginn der Eichung mindestens seit 12 Minuten in Betrieb sein damit sich die Betriebstemperaturen der Wägezellen und der Elektronik stabilisiert haben. 2.1.6.1 Wägung Voraussetzungen ® – Caleo ist mit Hilfe der eingebauten Wasserwaagen waagerecht positioniert. ® – Caleo ist an die Netzspannungsversorgung angeschlossen. Einschalten ®...
- Seite 12 3. Die beiden Drehknöpfe (Abb. 8/1) an der linken und der rechten Seite des Geräts in die Position „Waage“ stellen. ® Abb. 8 Ausschnitt Caleo : Drehknöpfe 4. Die Matratze entfernen. 5. Das Prüfgewicht(e) auf die Liegefläche stellen. 6. Die „Waage“-Taste (Abb. 9/1) drücken um den Wägevorgang zu starten.
- Seite 13 Tarierung verzichtet werden. 1. Die „Waage“-Taste (Abb. 10/1) drücken um den Wägevorgang zu starten. Abb. 10 Bedieneinheit: Wägevorgang ® Caleo bietet im Menü den Wägevorgang ohne Tarierung an. 2. Die Taste (Abb. 10/2) drücken um den Wägevorgang ohne Tarierung auszuwählen.
- Seite 14 Diese Seite wurde absichtlich leer gelassen. Informationen zur Eichung der Waage Caleo®...
- Seite 16 Hersteller Drägerwerk AG & Co. KGaA Moislinger Allee 53 – 55 D-23542 Lübeck Deutschland +49 451 8 82-0 +49 451 8 82-2080 http://www.draeger.com Á9036946wÈ 9036946 – 6150.000 de © Drägerwerk AG & Co. KGaA Revision: 3.0 – Änderungen vorbehalten. Bei Änderungen erfolgt kein Austausch.
