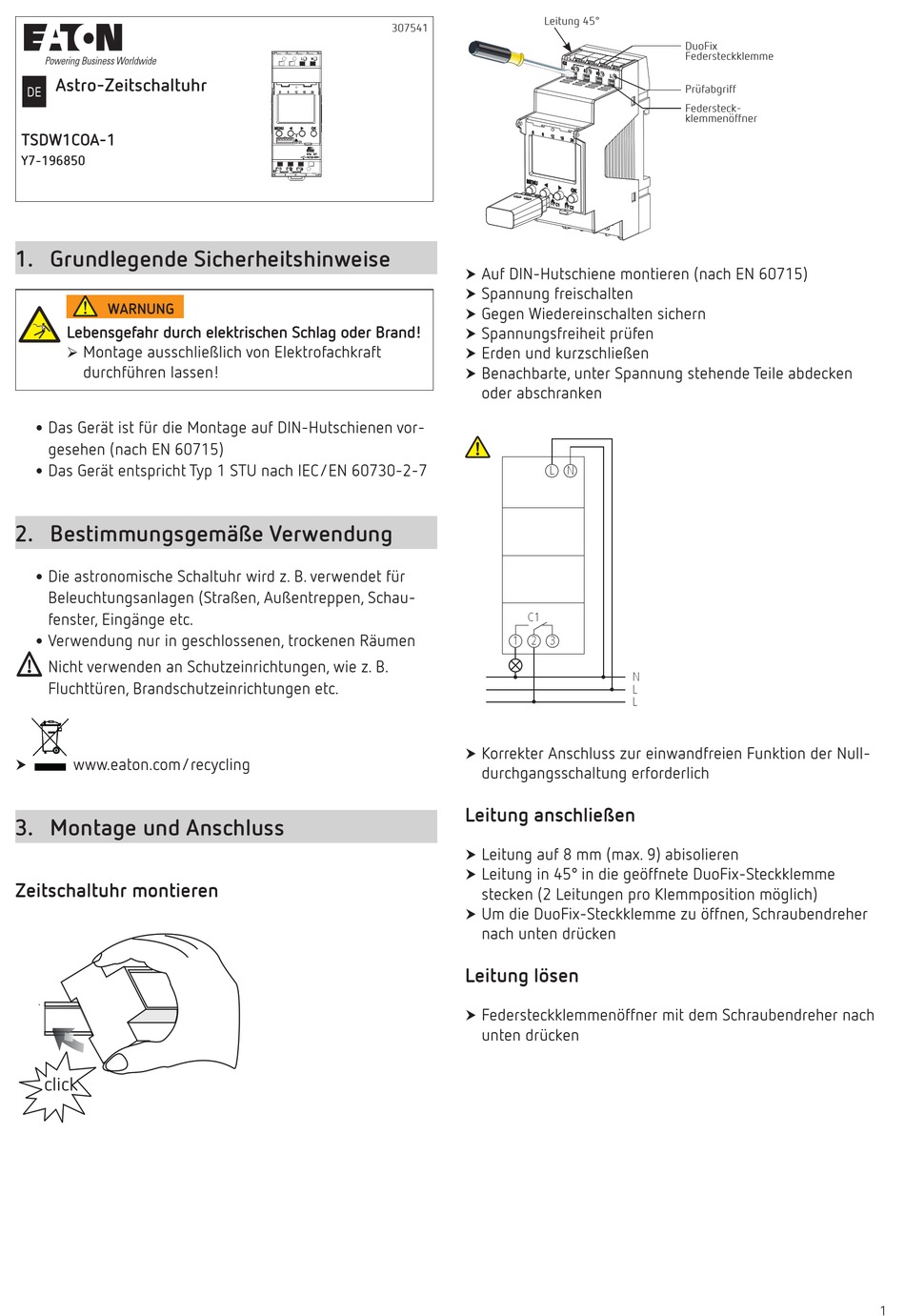

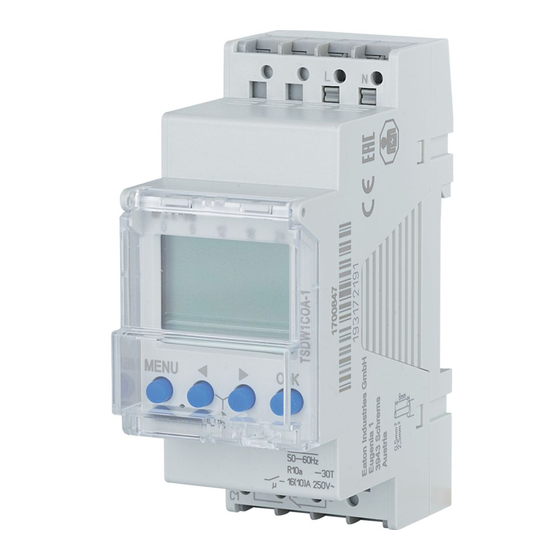

Eaton TSDW1COA-1 Kurzanleitung

Astro-Zeitschaltuhr
DE
TSDW1COA-1
Y7-196850
1. Grundlegende Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
¾ ¾
durchführen lassen!
•
Das Gerät ist für die Montage auf DIN-Hutschienen vor-
gesehen (nach EN 60715)
•
Das Gerät entspricht Typ 1 STU nach IEC/EN 60730-2-7
2. Bestimmungsgemäße Verwendung
•
Die astronomische Schaltuhr wird z. B. verwendet für
Beleuchtungsanlagen (Straßen, Außentreppen, Schau-
fenster, Eingänge etc.
•
Verwendung nur in geschlossenen, trockenen Räumen
!
Nicht verwenden an Schutzeinrichtungen, wie z. B.
Fluchttüren, Brandschutzeinrichtungen etc.
www.eaton.com/recycling
†
¾
3. Montage und Anschluss
Zeitschaltuhr montieren
click
Leitung 45°
307541
Auf DIN-Hutschiene montieren (nach EN 60715)
†
¾
Spannung freischalten
†
¾
Gegen Wiedereinschalten sichern
†
¾
Spannungsfreiheit prüfen
† ¾
Erden und kurzschließen
† ¾
Benachbarte, unter Spannung stehende Teile abdecken
† ¾
oder abschranken
L N
C1
1 2 3
Korrekter Anschluss zur einwandfreien Funktion der Null-
†
¾
durchgangsschaltung erforderlich
Leitung anschließen
Leitung auf 8 mm (max. 9) abisolieren
†
¾
Leitung in 45° in die geöffnete DuoFix-Steckklemme
†
¾
stecken (2 Leitungen pro Klemmposition möglich)
Um die DuoFix-Steckklemme zu öffnen, Schraubendreher
† ¾
nach unten drücken
Leitung lösen
Federsteckklemmenöffner mit dem Schraubendreher nach
† ¾
unten drücken
DuoFix
Federsteckklemme
Prüfabgriff
Federsteck-
klemmenöffner
N
L
L
1
