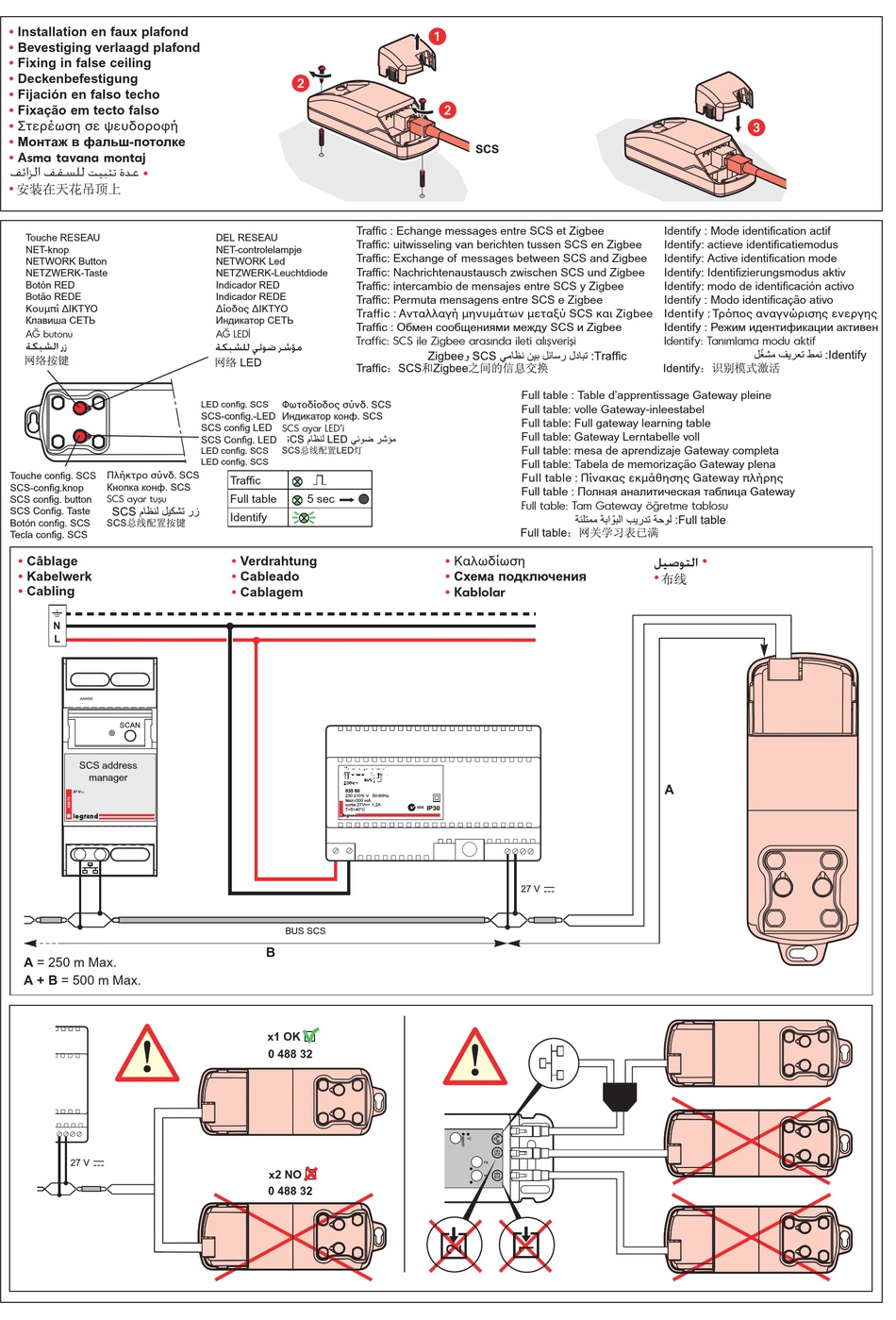

LEGRAND ZigBee SCS Installationsanleitung Seite 2

• Installation en faux plafond
• Bevestiging verlaagd plafond
• Fixing in false ceiling
• Deckenbefestigung
• Fijación en falso techo
• Fixação em tecto falso
•
Στερέωση σε ψευδoρoή
• Монтаж в фальш-потолке
Asma tavana montaj
•
•
•
Touche RESEAU
NET-knop
NETWORK Button
NETZWERK-Taste
Botón RED
Botão REDE
Κoυμπί ΔΙΚΤΥO
Клавиша СЕТЬ
AĞ butonu
Touche config. SCS Πλήκτρo σύνδ. SCS
SCS-config.knop Кнопка конф. SCS
SCS ayar tuşu
SCS config. button
SCS Config. Taste
Botón config. SCS
Tecla config. SCS
• Câblage
• Kabelwerk
• Cabling
N
L
SCAN
SCS address
manager
=
27 V
A = 250 m Max.
A + B = 500 m Max.
N646 IP30
=
27 V
�
Traffic : Echange messages entre SCS et Zigbee
DEL RESEAU
Traffic: uitwisseling van berichten tussen SCS en Zigbee
NET-controlelampje
Traffic: Exchange of messages between SCS and Zigbee
NETWORK Led
Traffic: Nachrichtenaustausch zwischen SCS und Zigbee
NETZWERK-Leuchtdiode
Indicador RED Traffic: intercambio de mensajes entre SCS y Zigbee
Indicador REDE
Traffic: Permuta mensagens entre SCS e Zigbee
Δίoδoς ΔΙΚΤΥO
Traffic : Ανταλλαγή μηνυμάτων μεταύ SCS και Zigbee
Индикатор СЕТЬ
Traffic : Обмен сообщениями между SCS и Zigbee
AĞ LEDİ
Traffic: SCS ile Zigbee arasında ileti alışverişi
Φωτoδίoδoς σύνδ. SCS
LED config. SCS
SCS-config.-LED
Индикатор конф. SCS
SCS config LED SCS ayar LED'i
SCS Config. LED
LED config. SCS
LED config. SCS
Traffic
Full table 5 sec
Identify
• Verdrahtung
• Cableado
• Cablagem
035 60
230 ±10% V 50-60Hz
I =300 mA
MAX
sortie 27V 1,2A
T=5÷40°C
BUS SCS
B
x1 OK
0 488 32
x2 NO
0 488 32
�
�
SCS
Full table : Table d'apprentissage Gateway pleine
Full table: volle Gateway-inleestabel
Full table: Full gateway learning table
Full table: Gateway Lerntabelle voll
Full table: mesa de aprendizaje Gateway completa
Full table: Tabela de memorização Gateway plena
Full table : Πίνακας εκμάθησης Gateway πλήρης
Full table : Полная аналитическая таблица Gateway
Full table: Tam Gateway öğretme tablosu
• Καλωδίωση
•
Схема подключения
Kablolar
•
N646 IP30
=
27 V
N
L
N
2
L
N
1
L
�
Identify : Mode identification actif
Identify: actieve identificatiemodus
Identify: Active identification mode
Identify: Identifizierungsmodus aktiv
Identify: modo de identificación activo
Identify : Modo identificação ativo
Identify : Τρπς αναγνώρισης ενεργης
Identify : Режим идентификации активен
Identify: Tanımlama modu aktif
•
•
A
