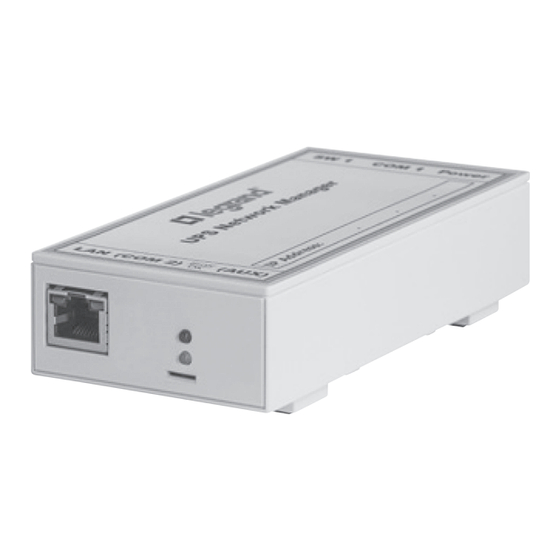

LEGRAND 3 109 33 Betriebsanleitung

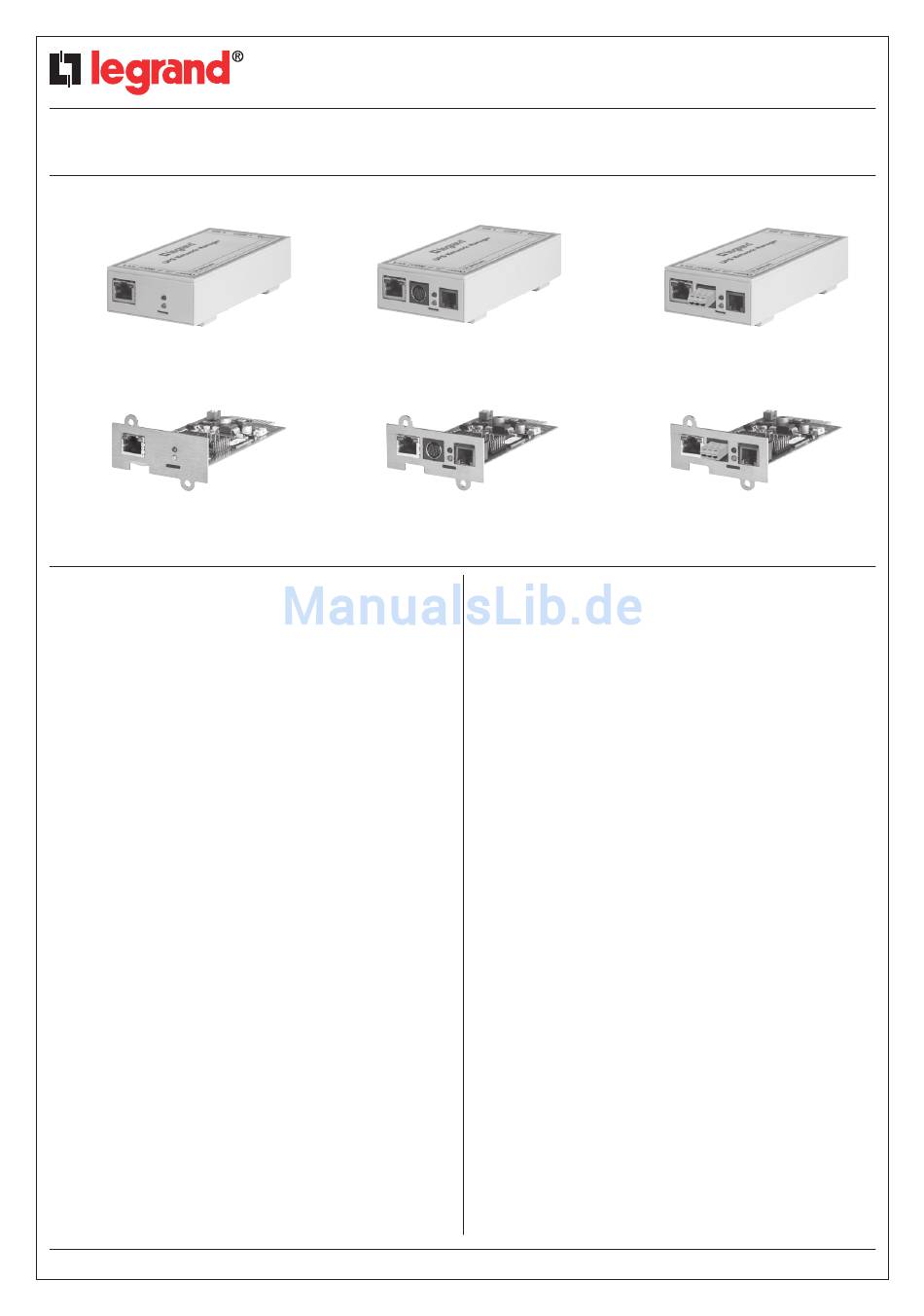

Netzwerkschnittstelle
Typ CS141
CS141 Standard
3 109 33 - CS141B
3 109 31 - CS141B SK
1. FUNKTIONEN
• Hightech Made in Germany und USA
ARM Cortex A8-Prozessor, 10/100 Mbit Ethernet mit
Selbsterkennungsfunktion,
2 serielle RS232-Schnittstellen (nicht in der "Standard"-Version).
Die "Industrial"-Version des Gerätes ist mit einem MODBUS RS485
anstelle einer RS232-Schnittstelle verfügbar.
• Grafische Schnittstellen
Mehrere Optionen sind zur Überwachung und Konfigurierung des
CS141 verfügbar: Internet-Browser, jede Art von SNMP-Netzwerk-
Management-Station und UNMS II. Die statistische Analyse
der verbundenen Geräte wird grafisch durch den Web-Browser
gezeigt. Diese Statistik zeigt die Werte der USV-Anlage und aller
verbundenen externen Geräte, wie Temperatur, Feuchtigkeit, usw.
Die Firmware kann mittels Drag & Drop aktualisiert werden.
• Datenerfassung
Messwerte und Alarme werden mit Zeitstempeln in den
nichtflüchtigen Speicher des CS141-Adapters geschrieben.
Die Zeitsynchronisationsfunktion durch NTP stellt sicher, dass alle
Protokolle mit präzisen Zeitwerten geschrieben werden.
• Scheduler (in Kürze)
Web-Server-basierter Scheduler erlaubt geplantes Ein-/Ausschalten
des USV Ausgangs. Zusenden von Shutdown-Befehlen oder
Start von Batterietests. Dies stellt sicher, dass die USV-Anlage
regelmäßige Batterietests durchführt und den Benutzer mittels
E-Mail, Log-Datei, usw. über Probleme informiert.
• E-Mail / SMS
Der integrierte E-Mail-Client über SMTP kann so konfiguriert werden,
dass er entweder alle oder nur besondere Nachrichten weitergibt. Der
E-Mail-Client kann für die Verteilung der Informationen öffentliche
E-Mail-Server und lokale E-Mail-Server verwenden.
• E-Mail-Trap für UNMS II Fernüberwachungssoftware
Jede CS141 kann ihre Datenpakete per "E-Mail-Trap" mit optionalem
TELESERVICE-Modul an die UNMS II Software senden.
Dadurch können Sie eine Fernüberwachung per E-Mail
arrangieren, ohne die Netzwerksicherheitssysteme der Kunden
zu gefährden. Alle Messwerte und Grafiken sind jederzeit auf
dem UNMS II sichtbar.
Datenblatt: UPS-LGR-0119/DE
87045 LIMOGES Cedex
Telefon: (+33) 05 55 06 87 87 - Fax : (+33) 05 55 06 88 88
3 109 30 - 3 109 31 - 3 109 32 - 3 109 33 - 3 109 34 - 3 109 35
CS141 Professional
3 109 32 - CS141
3 109 30 - CS141 SK
• Multi-Server-Shutdown
Unbegrenzter Shutdown-Manager für RCCMD Clients - für mehr als
40 verschiedene Betriebssysteme. Dies ermöglicht einem
CS141-Adapter jede Art von Computer in einem gegebenen
Netzwerk zu informieren und abzuschalten. Dieser kann dann
eingesetzt werden, um die Verwaltung großer Netzwerke zu
zentralisieren, während sowohl die Menge der Verwaltungsarbeit als
auch die des Netzwerkverkehrs stark reduziert wird. Verschiedene
Methoden sind für die Durchführung von Shutdowns und
Systemstarts der USV-Anlagen verfügbar:
- RCCMD: Die Betriebssysteme werden zu Shutdown und Neustart
aufgefordert.
- Wake on LAN: Die Computer eines lokalen Netzwerks werden
zum Anlaufen aufgefordert.
• Netzwerkdienste
Die CS141 unterstützt SNMP v2 und v3, IPv4 und IPv6, HTTP ,
HTTPS, DNS, DHCP , SMTP , NTP , SFTP , UPSTCP (UNMS),
MODBUS über IP , MODBUS über RS232/485 und RCCMD
(Multi-Server und Multi-OS-Shutdown / Messaging-Tool).
• SNMP v2 und v3
Die CS141 unterstützt RFC1628 MIB (Standard UPS MIB)
und MIB-Erweiterungen zur Verwendung mit Temperatur-/
Feuchtigkeitssensoren sowie mit dem SensorManager II-Gerät.
Dies ermöglicht dem CS141-Adapter, alle seine gesammelten
Informationen von anderen Geräten mittels SNMP verfügbar zu
machen. Alle SNMP-basierten Netzwerk-Managementsysteme
werden unterstützt.
• MODBUS
Alle CS141-Adapter sind mit MODBUS über IP ausgerüstet. Dies
erlaubt der CS141, PLC-Geräte oder jegliches andere MODBUS-
basierte Managementsystem zu integrieren.
Die "Professional"-Version liefert auch MODBUS RS232.
Die "Industrial"-Version liefert auch MODBUS RS485.
• GSM-Modem
Unterstützung für GSM-Modem durch COM2 zur Übertragung
von SMS-Textnachrichten und durch IP zur Fernüberwachung
und -Verwaltung der USV-Anlage. Die Funktion ermöglicht die
Verwaltung des USV-Systems ohne die Sicherheit des von ihm
bedienten Netzwerks zu gefährden.
Aktualisierung: 01/05/2017
CS141 Industrial
3 109 34 - CS141M
3 109 35 - CS141M SK
01/05/2017
1/4
