Scheurich SEKTIONALTOR ISO40 -Profi-Serie Montageanleitung Seite 17

Mittellkupplung lösen, damit die beiden Wellenteile einzeln drehbar werden. Tragseil von unten, zwischen Wand und
Rollenachsen nach oben durchfädeln und von vorne über die Seiltommel führen.

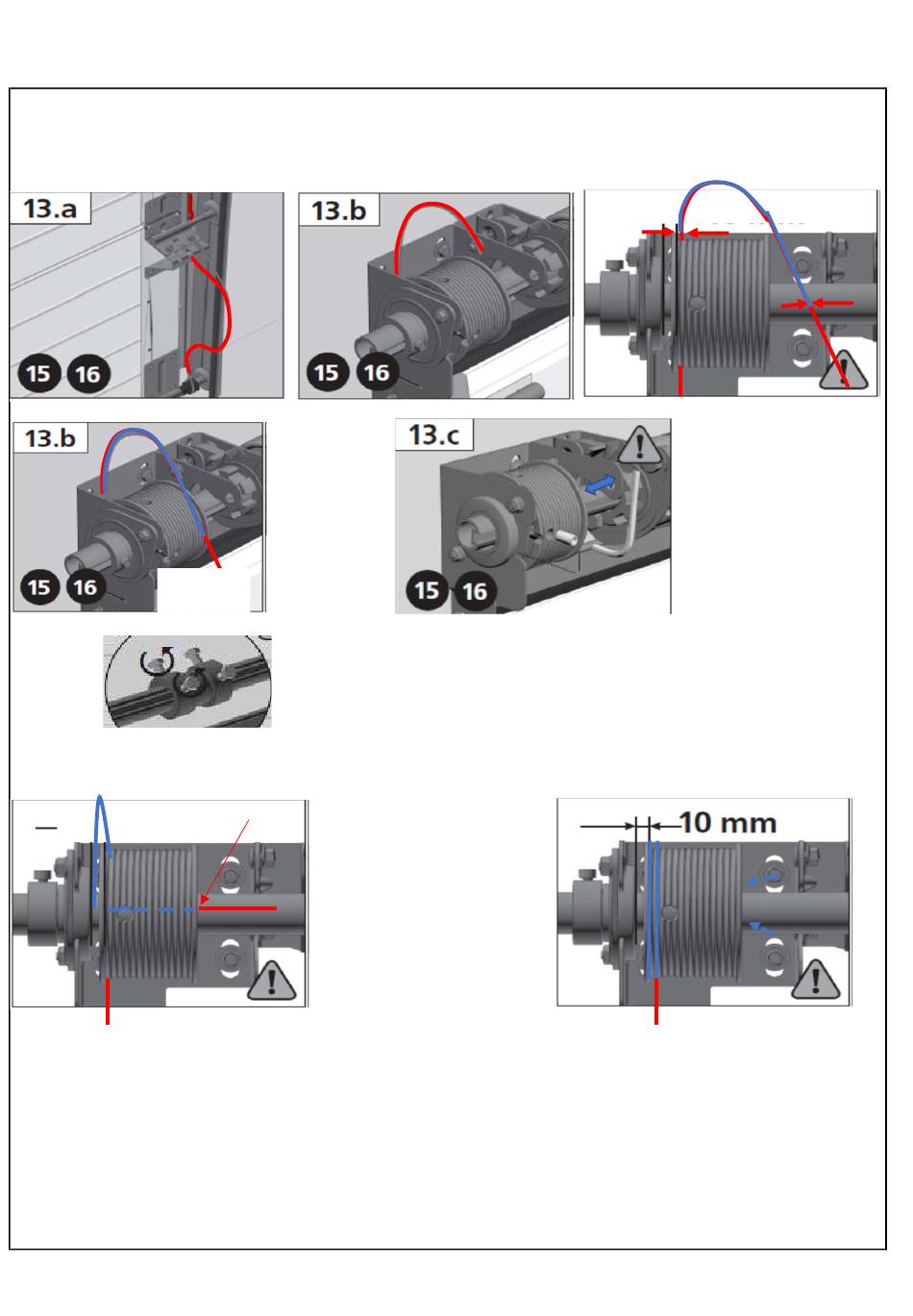

Montage der Tragseile
L
Markierung 2
Seil durch die Seilaussparung führen, Trommel zur Aussenseite der Konsole (Abstand ca. 10 mm) schieben und
Seil durch Trommeldrehung aufspulen bis dieses straff in der Rillen liegt (mind. 1,5 Sicherheitswindungen).
Seiltrommels mittels der innenliegenden M8 Schrauben fixieren und Feder, 1 Umdrehung vorspannen und
fixieren, damit das Seil straff auf der Trommel bleibt und sich nicht abspult.
Beide Seiten analog montieren. Mittelkupplung wieder festziehen!
L = 330 mm
Mittelkupplung der Welle öffnen, dazu die
Fixierschrauben lockern, damit die Wellenteile
einzeln gedreht werden können.
Seil durch die
Trommel bis zur
Markierung 2
durchfädeln.
Seil mittels Inbus-(37
mm Trommel) bzw.
M8 Schraube (70 mm
Trommel) fixieren.
Markierung 1
Markierung 2
Um leichteres
Einfädel des Seiles zu
ermöglichen,
Fixierschrauben der
Trommeln lockern,
damit Trommel
innerhalb der U-
Konsole verschoben
L=X
17
