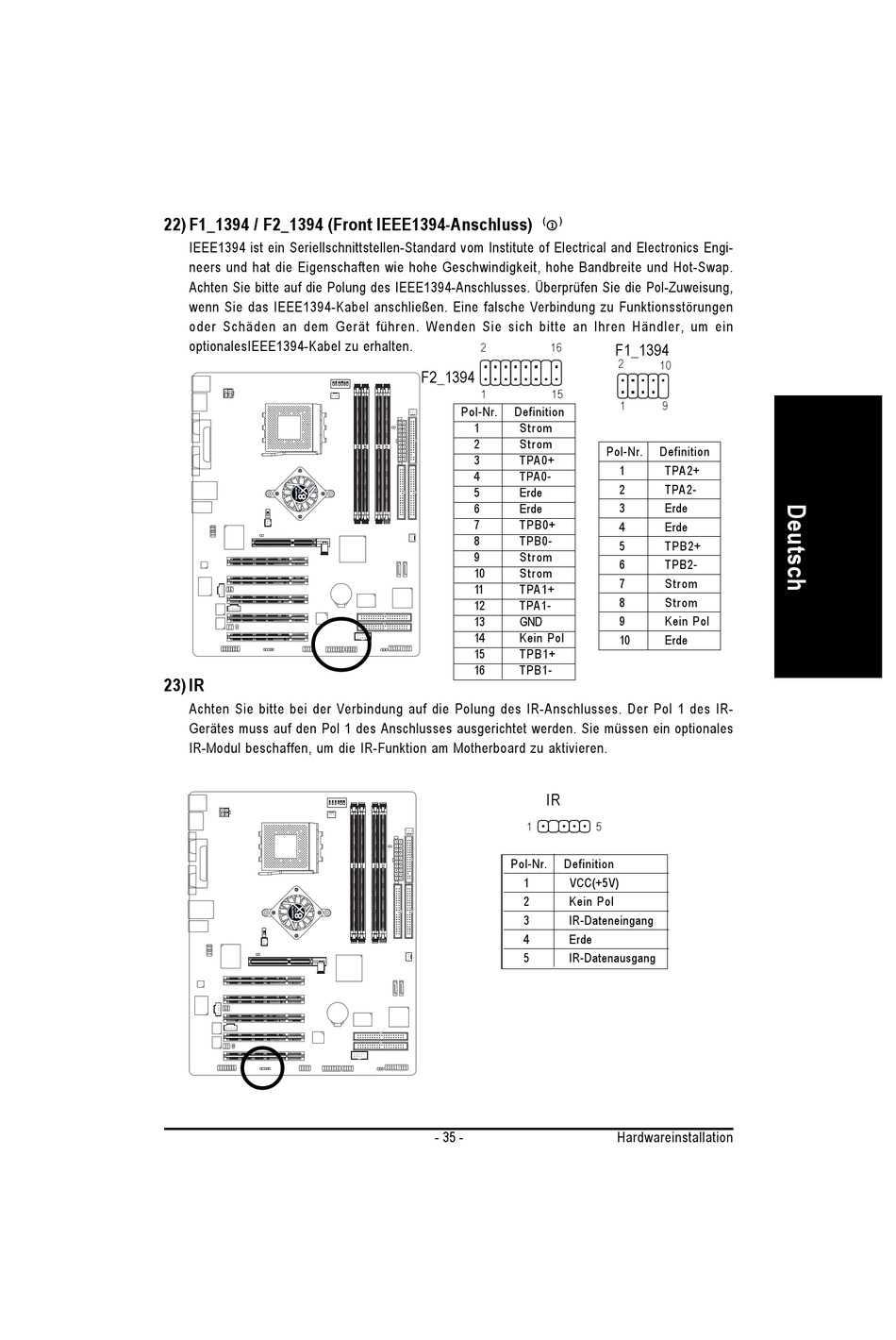

22) F1_1394 / F2_1394 (Front IEEE1394-Anschluss)
IEEE1394 ist ein Seriellschnittstellen-Standard vom Institute of Electrical and Electronics Engi-
neers und hat die Eigenschaften wie hohe Geschwindigkeit, hohe Bandbreite und Hot-Swap.
Achten Sie bitte auf die Polung des IEEE1394-Anschlusses. Überprüfen Sie die Pol-Zuweisung,
wenn Sie das IEEE1394-Kabel anschließen. Eine falsche Verbindung zu Funktionsstörungen
oder Schäden an dem Gerät führen. Wenden Sie sich bitte an Ihren Händler, um ein
optionalesIEEE1394-Kabel zu erhalten.
23) IR
Achten Sie bitte bei der Verbindung auf die Polung des IR-Anschlusses. Der Pol 1 des IR-
Gerätes muss auf den Pol 1 des Anschlusses ausgerichtet werden. Sie müssen ein optionales
IR-Modul beschaffen, um die IR-Funktion am Motherboard zu aktivieren.
(
)
1
2
16
F2_1394
1
15
Pol-Nr.
Definition
1
Strom
2
Strom
3
TPA0+
4
TPA0-
5
Erde
6
Erde
7
TPB0+
8
TPB0-
9
Strom
10
Strom
11
TPA1+
12
TPA1-
13
GND
14
Kein Pol
15
TPB1+
16
TPB1-
IR
1
Pol-Nr.
Definition
1
VCC(+5V)
2
Kein Pol
3
IR-Dateneingang
4
Erde
5
IR-Datenausgang
- 35 -
F1_1394
2
10
1
9
Pol-Nr.
Definition
1
TPA2+
2
TPA2-
3
Erde
4
Erde
5
TPB2+
6
TPB2-
7
Strom
8
Strom
9
Kein Pol
10
Erde
5
