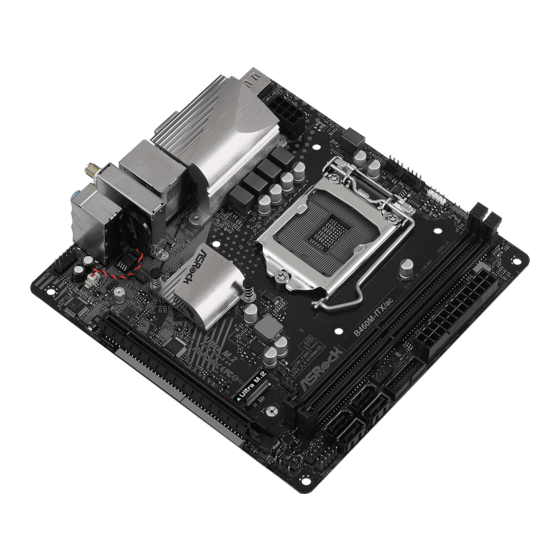

ASROCK B460M-ITX/ac Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. B460M-ITX/ac
  6. Bedienungsanleitung
ASROCK B460M-ITX/ac Bedienungsanleitung

ASROCK B460M-ITX/ac Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 37

Quicklinks

Version 1.0
Published April 2020
Copyright©2020 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK B460M-ITX/ac

Inhaltszusammenfassung für ASROCK B460M-ITX/ac

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure. If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI®...
  • Seite 3 CE Warning This device complies with directive 2014/53/EU issued by the Commision of the European Community. This equipment complies with EU radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator &...

  • Seite 5: Motherboard-Layout

    B460M-ITX/ac Motherboard Layout...
  • Seite 6 No. Description ATX 12V Power Connector (ATX12V1) Chassis/Waterpump Fan Connector (CHA_FAN1/WP) CPU Fan Connector (CPU_FAN1) RGB LED Header (RGB_LED1) Addressable LED Header (ADDR_LED1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) ATX Power Connector (ATXPWR1) Chassis Fan Connector (CHA_FAN2) USB 3.2 Gen1 Header (USB3_3_4) SATA3 Connector (SATA3_1) SATA3 Connector (SATA3_0) SATA3 Connector (SATA3_3)
  • Seite 7 B460M-ITX/ac I/O Panel No. Description No. Description PS/2 Mouse/Keyboard Port Antenna Ports LAN RJ-45 Port* USB 3.2 Gen1 Ports (USB_12) Line In (Light Blue)** USB 3.2 Gen1 Ports (USB3_12) Front Speaker (Lime)** DisplayPort 1.4 Microphone (Pink)** HDMI Port * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.
  • Seite 8 ** Function of the Audio Ports in 7.1-channel Configuration: Port Function Light Blue (Rear panel) Rear Speaker Out Lime (Rear panel) Front Speaker Out Pink (Rear panel) Central /Subwoofer Speaker Out Lime (Front panel) Side Speaker Out...
  • Seite 9 B460M-ITX/ac WiFi-802.11ac Module and ASRock WiFi 2.4/5 GHz Antennas WiFi-802.11ac + BT Module This motherboard comes with an exclusive WiFi 802.11 a/b/g/n/ac + BT v4.2 module (pre-installed on the rear I/O panel) that offers support for WiFi 802.11 a/b/g/n/ ac connectivity standards and Bluetooth v4.2. WiFi + BT module is an easy-to-use wireless local area network (WLAN) adapter to support WiFi + BT.
  • Seite 10 WiFi Antennas Installation Guide Step 1 Prepare the WiFi 2.4/5 GHz Antennas that come with the package. Step 2 Connect the two WiFi 2.4/5 GHz Antennas to the antenna connectors. Turn the antenna clock- wise until it is securely connected. Step 3 Set the WiFi 2.4/5 GHz Antenna as shown in the illustration.

  • Seite 11: Package Contents

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 12 • Dual Channel DDR4 Memory Technology • 2 x DDR4 DIMM Slots • Supports DDR4 2933/2800/2666/2400/2133 non-ECC, un- buffered memory * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) * Core (i9/i7) support DDR4 up to 2933; Core (i5/i3), Pentium®...
  • Seite 13 B460M-ITX/ac * VP9 10bit and VC-1 are for decode only. * VP8 and VP9 encode are not supported by Windows OS. • Graphics, Media & Compute: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1...
  • Seite 14 Gen3 x4 (32 Gb/s)** ** Supports Intel® Optane Technology ** Supports NVMe SSD as boot disks ** Supports ASRock U.2 Kit Connector • 1 x Chassis Intrusion Header • 1 x RGB LED Header * Support in total up to 12V/3A, 36W LED Strip • 1 x Addressable LED Header...
  • Seite 15 • ErP/EuP ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.
  • Seite 16 Chapter 2 Installation This is a Mini-ITX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 17: Installing The Cpu

    B460M-ITX/ac 2.1 Installing the CPU 1. Before you insert the 1200-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket.
  • Seite 19 B460M-ITX/ac Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 20 2.2 Installing the CPU Fan and Heatsink...
  • Seite 21 B460M-ITX/ac 2.3 Installing Memory Modules (DIMM) This motherboard provides two 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
  • Seite 23 B460M-ITX/ac 2.4 Expansion Slots (PCI Express Slot) There is 1 PCI Express slot slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 24 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper (CLRMOS1) 2-pin Jumper (see p.1, No.
  • Seite 25 B460M-ITX/ac 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
  • Seite 26 Serial ATA3 Connectors These four SATA3 (SATA3_0: connectors support SATA see p.1, No. 11) data cables for internal (SATA3_1: storage devices with up to see p.1, No. 10) 6.0 Gb/s data transfer rate. (SATA3_2: * If M2_1 is occupied by see p.1, No.
  • Seite 27 B460M-ITX/ac PWRBTN (Power Switch): Connect to the power switch on the chassis front panel. You may configure the way to turn off your system using the power switch. RESET (Reset Switch): Connect to the reset switch on the chassis front panel. Press the reset switch to restart the computer if the computer freezes and fails to perform a normal restart.
  • Seite 28 CPU Fan Connector This motherboard pro- FAN_SPEED FAN_VOLTAGE_CONTROL (4-pin CPU_FAN1) vides a 4-Pin CPU fan FAN_SPEED_CONTROL (see p.1, No. 3) (Quiet Fan) connector. If you plan to connect a 3-Pin CPU fan, please connect it to Pin 1-3. ATX Power Connector This motherboard pro- (24-pin ATXPWR1) vides a 24-pin ATX power...
  • Seite 29 B460M-ITX/ac Addressable LED Header This header is used to connect (3-pin ADDR_LED1) Addressable LED extension cable DO_ADDR (see p.1, No. 5) which allows users to choose VOUT from various LED lighting effects. Caution: Never install the Addressable LED cable in the wrong orientation;...
  • Seite 30 2.7 M.2_SSD (NGFF) Module Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_1) supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s).
  • Seite 31 B460M-ITX/ac Step 3 Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD module only fits in one orientation. Step 4 Tighten the screw with a screwdriver to secure the module into place.
  • Seite 32 M.2_SSD (NGFF) Module Support List Vendor Interface ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4...
  • Seite 33 B460M-ITX/ac TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 Transcend SATA3 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 V-Color SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD SATA3 WDS100T1B0B-00AS40 SATA3 WDS240G1G0B-00RC30 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for...
  • Seite 34 2.8 ASRock Polychrome SYNC ASRock Polychrome SYNC is a lighting control utility specifically designed for unique indi- viduals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
  • Seite 35 B460M-ITX/ac Connecting the Addressable RGB LED Strip Connect your Addressable RGB LED strips to the Addressable LED Header (ADDR_LED1) on the motherboard. ADDR_LED1 DO_ADDR VOUT 1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be damaged.
  • Seite 36 ASRock Polychrome SYNC Utility Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.

  • Seite 37: Einleitung

    B460M-ITX/ac 1 Einleitung Vielen Dank, dass Sie sich für das B460M-ITX/ac von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 38: Technische Daten

    • 2 x DDR4-DIMM-Steckplätze • Unterstützt ungepufferten DDR4 2933/2800/2666/2400/2133- Non-ECC-Speicher * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) * Core (i9/i7) Unterstützt DDR4 bis zu 2933; Core (i5/i3), Pentium® und Celeron® Unterstützt DDR4 bis zu 2666.
  • Seite 39 B460M-ITX/ac * VP9 10 Bit und VC-1 dienen nur der Dekodierung. * VP8- und VP9-Enkodierugn werden von Windows-Betriebssystemen nicht unterstützt. • Grafik, Medien und Rechenleistung: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid- / umschaltbare Grafikkarte, OpenCL 2.1 • Display &...

  • Seite 40: Anschluss

    SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)** ** Unterstützt Intel® Optane -Technologie ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit Anschluss • 1 x Gehäuseeingriff-Stiftleiste • 1 x RGB-LED-Stiftleiste * Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen • 1 x Adressierbare-LED-Stiftleiste...

  • Seite 41: Funktion

    • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.

  • Seite 42: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRMOS1) 2-poliger Jumper (siehe S. 1, Nr. 16) CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS.

  • Seite 43: Integrierte Stiftleisten Und Anschlüsse

    B460M-ITX/ac 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste...
  • Seite 44 Serial-ATA-III-Anschlüsse Diese vier SATA-III-Anschlüsse (SATA3_0: unterstützen SATA-Datenkabel siehe S. 1, Nr. 11) für interne Speichergeräte mit (SATA3_1: einer Datenübertragungsgeschw siehe S. 1, Nr. 10) indigkeit bis 6,0 Gb/s. (SATA3_2: * Wenn M2_1 durch ein SATA- siehe S. 1, Nr. 13) Typ-M.2-Gerät belegt ist, wird (SATA3_3: SATA3_0 deaktiviert.

  • Seite 45: Inhaltsverzeichnis

    B460M-ITX/ac PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.
  • Seite 46 CPU-Lüfteranschluss Dieses Motherboard bietet einen FAN_SPEED FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL (4-polig, CPU_FAN1) 4-poligen CPU-Lüfteranschluss (siehe S. 1, Nr. 3) (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss Dieses Motherboard bietet einen (24-polig, ATXPWR1) 24-poligen ATX-Netzanschluss.
  • Seite 47 B460M-ITX/ac Adressierbare-LED- Diese Stiftleiste dient der Stiftleiste Verbindung des Adressierbare- DO_ADDR (3-polig, ADDR_LED1) LED-Verlängerungskabels, VOUT (siehe S. 1, Nr. 5) womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können. Achtung: Installieren Sie das Adressierbare-LED- Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

  • Seite 48: Contenu De L'emballage

    Nous vous remercions d’avoir acheté cette carte mère ASRock B460M-ITX/ac, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
  • Seite 49 • Prend en charge les mémoires sans tampon non ECC DDR4 2933/2800/2666/2400/2133 * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/) * Core (i9/i7) prend en charge DDR4 jusqu'à 2933; Core (i5/i3), Pentium®...
  • Seite 50 * VP9 10 bits et VC-1 sont uniquement destinés au décodage. * L’ e ncodage VP8 et VP9 n’ e st pas pris en charge par le système d’ e xploitation Windows. • Graphismes, multimédia et calcul : Microsoft DirectX 12, OpenGL 4.5, Intel®...
  • Seite 51 Gen3 x4 (32 Go/s)** ** Prend en charge Intel® Optane Technology ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2 Connecteur • 1 x embase d’intrusion châssis • 1 x embase LED RVB * Prend en charge les rubans LED jusqu'à...
  • Seite 52 • FCC, CE • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’...
  • Seite 53 B460M-ITX/ac 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
  • Seite 54 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau système Branchez le bouton de mise (PANNEAU1 à...
  • Seite 55 B460M-ITX/ac Connecteurs Serial ATA3 Ces quatre connecteurs (SATA3_0: SATA3 sont compatibles avec voir p.1, No. 11) les câbles de données SATA (SATA3_1: pour les appareils de stockage voir p.1, No. 10) internes avec un taux de (SATA3_2: transfert maximal de 6,0 Go/s.

  • Seite 56: Fan_Speed

    PWRBTN (bouton d’alimentation): pour brancher le bouton d’ a limentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s’ a rrêter à l’ a ide du bouton de mise en marche. RESET (bouton de réinitialisation): pour brancher le bouton de réinitialisation du panneau frontal du châssis.
  • Seite 57 B460M-ITX/ac Connecteur du ventilateur Cette carte mère est dotée d’un FAN_SPEED du processeur connecteur pour ventilateur de FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL (CPU_FAN1 à 4 broches) processeur (Quiet Fan) à (voir p.1, No. 3) 4 broches. Si vous envisagez de connecter un ventilateur de processeur à...
  • Seite 58 Embase LED RVB L'embase RVB sert à connecter (RGB_LED1 à 4 broches) le câble d'extension LED RVB 12V G R (voir p.1, No. 4) qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED. Attention : N'installez jamais le câble LED RVB dans le mauvais sens ;...

  • Seite 59: Contenuto Della Confezione

    Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso.
  • Seite 60 • 2 x alloggi DIMM DDR4 • Supporto di memoria DDR4 2933/2800/2666/2400/2133 non- ECC, un-buffered * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/) * Core (i9/i7) supporta DDR4 fino a 2933; Core (i5/i3), Pentium®...

  • Seite 61: Lan Wireless

    B460M-ITX/ac * VP9 10bit e VC-1 servono solo per la decodifica. * La codifica VP8 e VP9 non è supportata dal sistema operative Windows. • Grafica, multimedialità e calcolo: Microsoft DirectX 12, OpenGL 4.5, Grafica integrate Intel®, Sincronizzazione video Intel® Quick, Grafica ibrida/commutabile, OpenCL 2.1...
  • Seite 62 6,0 Gb/s di tipo M Key 2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)** ** Supporta la tecnologia Intel® Optane ** Supporto di SSD NVMe come disco d’avvio ** Supporta kit ASRock U.2 Connettore • 1 x connettore intrusione telaio • 1 x collettore LED RGB * Supporto totale di fino a 12 V/3 A, 36 W strip LED • 1 x Header LED indirizzabile...
  • Seite 63 • FCC, CE • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti.
  • Seite 64 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". Jumper per azzerare la CMOS Jumper a 2 pin (CLRMOS1)
  • Seite 65 B460M-ITX/ac 1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Seite 66 Connettori Serial ATA3 Questi quattro connettori (SATA3_0: SATA3 supportano cavi vedere pag. 1, n. 11) dati SATA per dispositivi di (SATA3_1: archiviazione interna, con una vedere pag. 1, n. 10) velocità di trasferimento dati (SATA3_2: fino a 6,0 Gb/s. vedere pag. 1, n. 13) * Se M2_1 è...
  • Seite 67 B460M-ITX/ac PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.
  • Seite 68 Connettore ventola CPU Questa scheda madre è dotata FAN_SPEED FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL (CPU_FAN1 a 4 pin) di un connettore per la ventola (vedere pag. 1, n. 3) della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
  • Seite 69 B460M-ITX/ac Header LED indirizzabile Questo header serve a collegare (ADDR_LED1 a 3 pin) il cavo di estensione del LED DO_ADDR (vedere pag. 1, n. 5) indirizzabile che consente di VOUT scegliere tra vari effetti luce LED. Attenzione: Non installare mai...

  • Seite 70: Contenido Del Paquete

    Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté...
  • Seite 71 • 2 x ranuras DIMM DDR4 • Admite memoria DDR4 2933/2800/2666/2400/2133 no ECC, sin búfer * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) * Core (i9/i7) compatible con DDR4 de hasta 2933; Core (i5/i3), Pentium®...
  • Seite 72 * VP9 10 bits y VC-1 son solo para descodificación. * El sistema operativo Windows no admite la codificación VP8 y VP9. • Gráficos, Multimedia & Compute: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid/Switchable Graphics, OpenCL 2.1 • Seguridad de visualización y contenido: Rec.
  • Seite 73 ** Compatible con la tecnología Optane de Intel® ** Admite unidad de estado sólido de NVMe como disco de arranque ** Admite el kit U.2 de ASRock Conector • 1 x Base de conexiones para manipulación del chasis • 1 x Cabezal de indicador LED RGB * Admite una tira de LED de hasta 12 V/3 A (36 W) en total • 1 x Base de conexiones de LED direccionable...
  • Seite 74 • Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes.
  • Seite 75 B460M-ITX/ac 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.
  • Seite 76 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del Conecte el interruptor de sistema...
  • Seite 77 B460M-ITX/ac Conectores Serie ATA3 Estos cuatro conectores SATA3 (SATA3_0: son compatibles con cables de consulte la pág.1, nº 11) datos SATA para dispositivos de (SATA3_1: almacenamiento interno con una consulte la pág.1, nº 10) velocidad de transferencia de (SATA3_2: datos de hasta 6,0 Gb/s.
  • Seite 78 PWRBTN (Interruptor de alimentación): Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación. RESET (Interruptor de reseteo): Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está...
  • Seite 79 B460M-ITX/ac Conector del ventilador de la Esta placa base contiene FAN_SPEED un conector de ventilador FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL (CPU_FAN1 de 4 contactos) (ventilador silencioso) de (consulte la pág. 1, nº 3) CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al...
  • Seite 80 Cabezal de LED RGB El cabezal RGB se utiliza (RGB_LED1 de 4 contactos) para conectar el alargador de 12V G R (consulte la pág. 1, nº 4) LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.

  • Seite 81: Комплект Поставки

    B460M-ITX/ac 1 Введение Благодарим вас за приобретение надежной системной платы ASRock B460M-ITX/ac, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

  • Seite 82: Технические Характеристики

    • Поддерживаются модули небуферизованной памяти DDR4 2933/2800/2666/2400/2133 без ECC * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/) * Core (i9/i7) поддерживают память DDR4 с частотой до 2933; Core (i5/i3), Pentium® и Celeron® поддерживают память DDR4 с...
  • Seite 83 B460M-ITX/ac * VP9 10 бит и VC-1 только для декодирования. * Кодирование VP8 и VP9 не поддерживается ОС Windows. • Графика, мультимедиа и вычисления: Microsoft DirectX 12, OpenGL 4.5, Встроенные визуальные элементы Intel®, Intel® Quick Sync Video, Гибридная / переключаемая графика, OpenCL 2.1...
  • Seite 84 6,0 Гб/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гб/с)** ** Поддерживается технология Intel® Optane ** Поддерживаются в качестве загрузочных SSD-диски типа NVMe ** Поддерживается комплект ASRock U.2. • 1 x колодка для датчика вскрытия корпуса Разъемы • 1 колодка светодиодной RGB-подсветки * Поддерживается светодиодная лента (максимум 12 В/3 А, суммарной...
  • Seite 85 • FCC, CE • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона...
  • Seite 86 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS 2-контактная (CLRMOS1) перемычка (см. стр. 1, № 16) CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры...
  • Seite 87 B460M-ITX/ac 1.4 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.
  • Seite 88 Разъемы Serial ATA3 Эти четыре разъема (SATA3_0: SATA3 предназначены для см. стр. 1, № 11) подключения кабелей SATA (SATA3_1: внутренних запоминающих см. стр. 1, № 10) устройств для передачи (SATA3_2: данных со скоростью до см. стр. 1, № 13) 6,0 Гбит/с. (SATA3_3: * Если...
  • Seite 89 B460M-ITX/ac PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он...
  • Seite 90 Разъем вентилятора Эта материнская плата FAN_SPEED FAN_VOLTAGE_CONTROL снабжена 4-контактным охлаждения процессора FAN_SPEED_CONTROL разъемом для малошумящего (4-контакта, CPU_FAN1) вентилятора ЦП. Если вы (см. стр. 1, № 3) собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3. Разъем питания АТХ Эта материнская плата оснащена...
  • Seite 91 B460M-ITX/ac колодка адресуемой Эта колодка служит для светодиодной подсветки подключения удлинительного DO_ADDR (3 контакта, ADDR_ кабеля адресуемой VOUT LED1) светодиодной подсветки, (см. стр. 1, № 5) которая позволяет реализовать различные световые эффекты. Внимание! Категорически запрещается подключать кабель адресуемой светодиодной подсветки с...

  • Seite 92: Conteúdo Da Embalagem

    Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

  • Seite 93: Especificações

    • 2 x Slots DIMM DDR4 • Suporta memória DDR4 2933/2800/2666/2400/2133, não ECC, sem memória intermédia * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) * Core (i9/i7) suporta DDR4 2933 por overclocking; Core (i5/i3), Pentium®...
  • Seite 94 • Saída gráfica dupla: Suporta portas HDMI e DisplayPort 1.4 por controladores de vídeo independentes • Suporta HDMI 1.4 com resolução máx. até 4K x 2K (4096x2160) @ 30Hz • Suporta DisplayPort 1.4 com resolução máx. até 4K x 2K (4096x2304) @ 60Hz • Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 1.4 (É...
  • Seite 95 M.2 SATA3 6.0 Gb/s e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s)** ** Suporta a tecnologia Intel® Optane ** Suporta NVMe SSD como discos de inicialização ** Suporta Kit ASRock U.2 Conector • 1 x Gabinete de Alimentação de Intrusão • 1 x Cabeçote de LED RGB * Suporta no total até...
  • Seite 96 • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de...
  • Seite 97 B460M-ITX/ac 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".
  • Seite 98 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. Suporte do painel de sistema Ligue o botão de alimentação, (PAINEL1 de 9 pinos) o botão de reinicialização e o...
  • Seite 99 B460M-ITX/ac Conectores série ATA3 Estes quatro conectores SATA3 (SATA3_0: suportam cabos de dados ver p.1, N.º 11) SATA para dispositivos de (SATA3_1: armazenamento interno com ver p.1, N.º 10) uma taxa de transferência de (SATA3_2: dados de até 6,0 Gb/s.
  • Seite 100 PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.
  • Seite 101 B460M-ITX/ac Conector da Ventoinha da Esta placa mãe inclui um conector FAN_SPEED de ventilador da CPU (Ventilador FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL (CPU_FAN1 de 4 pinos) silencioso) de 4 pinos. Se você (ver p.1, N.º 3) pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
  • Seite 102 Plataforma de LED Esta plataforma é usada para Ajustável conectar caboi de extensão DO_ADDR (ADDR_LED1 3 pinos) Ajustável de LED que permite VOUT (ver p.1, N.º 5) aos usuários escolher entre vários efeitos de iluminação de LED. Atenção: Nunca instale o cabo de LED Ajustável na orientação errada, caso contrário o cabo pode ser danificado.

  • Seite 103: Zawartość Opakowania

    B460M-ITX/ac 1 Wprowadzenie Dziękujemy za zakupienie płyty głównej ASRock B460M-ITX/ac, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.
  • Seite 104 • Technologia pamięci Dual Channel DDR4 • 2 x gniazda DDR4 DIMM • Obsługa pamięci DDR4 2933/2800/2666/2400/2133 non-ECC, pamięć niebuforowana * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/) * Core (i9/i7) obsługuje DDR4 do 2933; Core (i5/i3), Pentium®...
  • Seite 105 B460M-ITX/ac • Bezpieczeństwo wyświetlania i treści: Rec. 2020 (Wide Color Gamut), Microsoft PlayReady 3.0, Intel® SGX Content Protection, UHD/HDR Blu-ray Disc • Podwójne wyjście graficzne: Obsługa HDMI i DisplayPort 1.4 przez niezależne sterowniki graficzne • Obsługa HDMI 1.4 z maks. rozdzielczością do 4K x 2K (4096x2160) przy 30Hz • Obsługa DisplayPort 1.4 z maks.
  • Seite 106 M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)** ** Obsługa technologii Intel® Optane ** Obsługa SSD NVMe, jako dysków rozruchowych ** Obsługa ASRock U.2 Kit Złącze • 1 x złącze główkowe funkcji naruszenia obudowy • 1 x złącze główkowe LED RGB * Obsługa łącznie do 12V/3A, pasek LED 36W...
  • Seite 107 B460M-ITX/ac Funkcja • Obsługa starszych wersji BIOS AMI UEFI z wielojęzycznym GUI BIOS • Zgodność zdarzeń wybudzania z ACPI 6.0 • Obsługa SMBIOS 2.7 • Wiele regulacji napięcia CPU, DRAM, PCH 1,05V, VCCIO, VCCSA Monitor • Wykrywanie temperatury: CPU, obudowa, wentylatory obudowy/ sprzętu...
  • Seite 108 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych z pamięci CMOS 2-pinowa zworka (CLRMOS1) (sprawdź s.1, Nr 16) CLRMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS.
  • Seite 109 B460M-ITX/ac 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. Złącze główkowe na panelu Podłącz do tego złącza...
  • Seite 110 Złącza Serial ATA3 Te cztery złącza SATA3 (SATA3_0: obsługują kable danych SATA sprawdź s.1, Nr 11) dla wewnętrznych urządzeń (SATA3_1: pamięci z szybkością transferu sprawdź s.1, Nr 10) danych do 6,0 Gb/s. (SATA3_2: * Jeśli gniazdo M2_1 jest zajęte sprawdź s.1, Nr 13) przez urządzenie M.2 typu (SATA3_3: SATA, zostanie wyłączone...
  • Seite 111 B460M-ITX/ac PWRBTN (Przełącznik zasilania): Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skonfigurować sposób wyłączania systemu z użyciem przełącznika zasilania. RESET (Przełącznik resetowania): Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie wykona normalnego ponownego uruchomienia.
  • Seite 112 Złącze wentylatora CPU Ta płyta główna udostępnia FAN_SPEED FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL (4-pinowe CPU_FAN1) 4-pinowe złącze wentylatora (sprawdź s.1, Nr 3) CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3. Złącze zasilania ATX Ta płyta główna udostępnia (24-pinowe ATXPWR1) 24-pinowe złącze zasilania ATX.
  • Seite 113 B460M-ITX/ac Adresowalne złącze To złącze główkowe jest główkowe LED używane do podłączenia DO_ADDR (3-pinowe ADDR_LED1) adresowalnego przedłużacza VOUT (sprawdź s.1, Nr 5) LED, który umożliwia użytkownikom wybór spośród różnych efektów światła LED. Ostrzeżenie: Nigdy nie należy instalować adresowalnego kabla LED w nieprawidłowym kierunku;...
  • Seite 114 ASRock B460M-ITX/ac 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의...
  • Seite 115 메모리 • DDR4 DIMM 슬롯 2 개 • DDR4 2933/2800/2666/2400/2133 비 ECC, 비버퍼링 메모리 지원 * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) * Core (i9/i7) 는 최대 2933 까지 DDR4 를 지원하고 ; Core (i5/i3), Pentium®...
  • Seite 116 • 디스플레이 & 콘텐츠 보안 : Rec. 2020 (Wide Color Gamut), Microsoft PlayReady 3.0, Intel® SGX Content Protection, UHD/ HDR 블루레이 디스크 • 이중 그래픽 출력 : 독립적 디스플레이 컨트롤러로 HDMI 및 DisplayPort 1.4 포트 지원 • HDMI 1.4 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 30Hz) •...
  • Seite 117 (32 Gb/s)** ** Intel® Optane 기술 지원 ** NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 ** ASRock U.2 키트 지원 • 섀시 침입 헤더 1 개 커넥터 • RGB LED 헤더 1 개 * 전체 최대 12V/3A, 36W LED 스트립 지원...
  • Seite 118 • FCC, CE 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이...
  • Seite 119 B460M-ITX/ac 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 (CLRMOS1) 2 핀 점퍼 (1 페이지 , 16 번 항목 참조 ) CLRMOS1 을...
  • Seite 120 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 . 섀시의 전원 스위치 , 리셋 시스템 패널 헤더 (9 핀 PANEL1) 스위치...
  • Seite 121 B460M-ITX/ac 시리얼 ATA3 커넥터 이들 네 개의 SATA3 커넥터는 (SATA3_0: 최대 6.0 Gb/s 데이터 전송 1 페이지 , 11 번 항목 참조 ) 속도를 제공하는 내부 (SATA3_1: 저장 장치용 SATA 데이터 1 페이지 , 10 번 항목 참조 ) 케이블을 지원합니다 .
  • Seite 122 PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템...
  • Seite 123 B460M-ITX/ac CPU 팬 커넥터 이 마더보드에는 4 핀 CPU FAN_SPEED FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL (4 핀 CPU_FAN1) 팬 ( 저소음 팬 ) 커넥터가 (1 페이지 , 3 번 항목 참조 ) 탑재되어 있습니다 . 3 핀 CPU 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 .
  • Seite 124 주소 지정 가능한 LED 헤더 이 헤더는 사용자가 다양한 (3 핀 ADDR_LED1) LED 조명 효과에서 선택할 수 DO_ADDR (1 페이지 , 5 번 항목 참조 ) 있는 주소 지정 가능한 LED VOUT 연장 케이블을 연결하는 데 사용됩니다 . 주의 : 주소 지정 가능한 LED 케이블을...
  • Seite 125 の内容は予告なしに変更するこ とがあります。 このマニュアルの内容に変更があった場 合には、 更新されたバージョンは、 予告なくASRock のウェブサイ トから入手できるよう になります。 このマザーボードに関する技術的なサポートが必要な場合には、 ご使用の モデルについての詳細情報を、 当社のウェブサイ トで参照く ださい。 ASRock のウェブサ イ トでは、 最新の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェ ブサイ ト http://www.asrock.com. 1.1 パッケージの内容 • ASRock B460M-ITX/ac マザーボード （Mini-ITX フォームファクタ） • ASRock B460M-ITX/ac クイックインストールガイ ド...
  • Seite 126 メモリ • 2 x DDR4 DIMM スロッ ト • DDR4 2933/2800/2666/2400/2133 ノン ECC、 アンバッファードメ モリに対応 * 詳細については、 ASRock ウェブサイ トのメモリーサポート一覧 を参照してく ださい。 (http://www.asrock.com/) (i9/i7) は最大 2933 までの DDR4 に対応します ; Core * Core (i5/i3), Pentium® および Celeron® は最大 2666 までの DDR4 に対応...
  • Seite 127 B460M-ITX/ac • グラフ ィ ック、 メディアおよびコンピュート ： Microsoft DirectX 12、 OpenGL 4.5、 インテル ® ビルトイン ・ ビジュアル、 インテル ® クイック ・ シンク ・ ビデオ、 ハイブリ ッ ド / スイッチャブル ・ グラフ ィ ックス、 OpenCL 2.1 • ディスプレイおよびコンテンツのセキュ リティ ： Rec. 2020 (Wide Color Gamut)、...
  • Seite 128 6.0 Gb/s モジュール、 および、 最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対応 ** テク ノロジーに対応 ** Intel® Optane ** 起動ディスクとして NVMe SSD に対応 ** ASRock U.2 キッ トに対応 • 1 x シャーシイントルージョンヘッダー コネクタ • 1 x RGB LED ヘッダー * 合計 12V/3A、 36W までの LED ストリ ップに対応...
  • Seite 129 • 電圧監視 ： +12V、 +5V、 +3.3V、 CPU Vcore Microsoft® Windows® 10 64-bit 認証 • FCC、 CE • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です） * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com BIOS 設定の調整、 アンタイ ドオーバークロックテク ノロジーの適用、 サードパーティのオー バークロックツールの使用などを含む、 オーバークロックには、 一定のリスクを伴います のでご注意く ださい。 オーバークロックするとシステムが不安定になったり、 システムの コンポーネントやデバイスが破損するこ とがあります。 ご自分の責任で行ってく ださい。...
  • Seite 130 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピンに被 さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被さっていない 場合には、 ジャンパーは 「オープン」 です。 CMOS クリアジャンパー (CLRMOS1) 2 ピンジャンパー （p.1、 No. 16 参照） CLRMOS1 を使って CMOS 内のデータをクリアできます。 ク リアして、 デフォルト設定に システムパラメーターをリセッ トするには、 コンピューターの電源を切り、 電源から電源 コードを抜いてく ださい。 15 秒間待ってから、 ジャンパーキャップを使用して CLRMOS1 上のピンを...
  • Seite 131 B460M-ITX/ac 1.4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタ にはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャンパー キャップを被せると、 マザーボードに物理損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 スイッ （9 ピン PANEL1） チをリセッ トし、 下記のピン割 （p.1、 No. 14 参照） り当てに従って、 シャーシのシ ステムステータス表示ランプ をこのヘッダーにセッ トしま す。 ケーブルを接続するとき には、 ピンの＋と−に気をつ けてく ださい。 PWRBTN （電源スイッチ） ： シャーシ前面パネルの電源スイッチに接続してく ださい。 電源スイッチを使用して、 シス...
  • Seite 132 シリアル ATA3 コネクタ これら 4 つの SATA3 コネク （SATA3_0: ターは、 最高 6.0 Gb/ 秒のデー p.1、 No. 11 参照） タ転送速度で内部ストレー （SATA3_1: ジデバイス用の SATA データ p.1、 No. 10 参照） ケーブルをサポートします。 （SATA3_2: * SATA タイプ M.2 デバイスで p.1、 No. 13 参照） M2_1 を使用している場合は、 （SATA3_3: SATA3_0 は無効になります。...
  • Seite 133 B460M-ITX/ac PWRBTN （電源スイッチ） ： シャーシ前面パネルの電源スイッチに接続してく ださい。 電源スイッチを使用して、 シス テムをオフにする方法を設定できます。 RESET （リセッ トスイッチ） ： シャーシ前面パネルのリセッ トスイッチに接続してく ださい。 コンピューターがフリーズ したり、 通常の再起動を実行できない場合には、 リセッ トスイッチを押して、 コンピューター を再起動します。 PLED （システム電源 LED） ： シャーシ前面パネルの電源ステータスインジケーターに接続してく ださい。 システム稼 働中は、 LED が点灯します。 システムが S1/S3 スリープ状態の場合には、 LED は点滅を 続けます。 システムが S4 スリープ状態または電源オフ （S5） のときには、 LED はオフです。...
  • Seite 134 CPU ファンコネクタ このマザーボードは 4 ピン FAN_SPEED FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL （4 ピン CPU_FAN1） CPU ファン （静音ファン） コネク （p.1、 No. 3 参照） タが装備されています。 3 ピン の CPU ファンを接続する場合 には、 ピン 1-3 に接続してく だ さい。 ATX 電源コネクタ このマザーボードは 24 ピン （24 ピン ATXPWR1） ATX 電源コネクタが装備され （p.1、...
  • Seite 135 B460M-ITX/ac アドレサブル LED ヘッ このヘッダーを使用して、 アドレ ダー サブル LED 延長ケーブルを接 DO_ADDR (3 ピン ADDR_LED1) 続すれば、 ユーザーは、 さまざ VOUT （p.1、 No. 5 参照） まな LED ライティ ング効果から 選択できます。 注意 ： アドレサブル LED ケー ブルは間違った方向に取り付 けないでく ださい。 間違った方 向に取り付けると、 ケーブルが 破損するこ とがあります。...
  • Seite 136 不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不 会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体 了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。 华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 B460M-ITX/ac 主板（Mini-ITX 规格尺寸） • 华擎 B460M-ITX/ac 快速安装指南 • 华擎 B460M-ITX/ac 支持光盘 • 2 x 串行 ATA (SATA) 数据线（选购） • 1 x I/O 面板 • 2 x 华擎 WiFi 2.4/5 GHz 天线（选购）...
  • Seite 137 B460M-ITX/ac 1.2 规格 • Mini-ITX 规格尺寸 平台 • 稳固的电容器设计 • 支持第 10 代 Intel® Core 处理器（插座 1200） • Digi Power design • 5 电源相设计 • 支持 Intel® Turbo Boost Max Technology 3.0 • Intel® B460 芯片集 • 双通道 DDR4 内存技术...
  • Seite 138 • 显示和内容安全：Rec. 2020（广色域）、Microsoft PlayReady 3.0、Intel® SGX 内容保护、UHD/HDR 蓝光光盘 • 双图形输出 : 通过独立显示控制器支持 HDMI 和 DisplayPort 1.4 端口 • 支持 HDMI 1.4，30Hz 时最大分辨率达 4K x 2K (4096x2160) • 支持 DisplayPort 1.4，60Hz 时最大分辨率达 4K x 2K (4096x2304) • 通过 HDMI 1.4 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc)、xvYCC 和...
  • Seite 139 B460M-ITX/ac • 4 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、 存储 RAID 5、RAID 10、Intel Rapid Storage Technology 17）、 NCQ、AHCI 和热插拔 * * 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_0 将被禁用。 • 1 x 超级 M.2 接口 (M2_1)，支持 M Key 类型 2280 M.2 SATA3 6.0 Gb/s 模块和...
  • Seite 140 • 风扇转速计：CPU、机箱、机箱 / 水泵风扇 • 静音风扇（根据 CPU 温度自动调整机箱风扇速度）：CPU、 机箱、机箱 / 水泵风扇 • 风扇多种速度控制：CPU、机箱、机箱 / 水泵风扇 • CASE OPEN（机箱打开）检测 • 电压监控：+12V、+5V、+3.3V、CPU Vcore Microsoft® Windows® 10 64-bit 操作系统 • FCC、CE 认证 • ErP/EuP 支持（需要支持 ErP/EuP 的电源） * 有关详细产品信息，请访问我们的网站：http://www.asrock.com 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用 第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成 损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。...
  • Seite 141 B460M-ITX/ac 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚 上没有装跳线帽，跳线“开路”。 清除 CMOS 跳线 (CLRMOS1) 2 针跳线 （见第 1 页，第 16 个） CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关 闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的 针脚短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。 请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。 请记住在清除 CMOS 后取下跳线帽。...
  • Seite 142 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到 这些接脚和接口上将会对主板造成永久性损坏。 系统面板接头 按照下面的针脚分配，将机箱 （9 针 PANEL1） 上的电源开关、重置开关和系 （见第 1 页，第 14 个） 统状态指示灯连接到此接脚。 在连接线缆前请记下正负针 脚。 PWRBTN （ 电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET （ 重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置 开关重新启动计算机。 PLED （ 系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。 HDLED （...
  • Seite 143 B460M-ITX/ac USB 2.0 接头 此主板上有一个 USB2.0 接脚。 （9 针 USB_3_4） 此 USB 2.0 接脚支持两个端口。 （见第 1 页，第 15 个） USB 3.2 Gen1 接脚 此主板上有一个接脚。此 USB Vbus Vbus Vbus IntA_PB_SSRX- （19 针 USB3_3_4） 3.2 Gen1 接脚可以支持两个端 IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ （见第 1 页，第 9 个）...
  • Seite 144 机箱扬声器接头 请将机箱扬声器连接到此接 DUMMY SPEAKER （4 针 SPEAKER1） 头。 DUMMY （见第 1 页，第 17 个） 机箱 / 水泵风扇接口 此主板提供一个 4 针水冷机箱 FAN_SPEED FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL （4 针 CHA_FAN1/WP） 风扇接口。如果您打算连接 3 （见第 1 页，第 2 个） 针机箱水冷风扇，请将它连接 到针脚 1-3。 机箱风扇接口 请将风扇线连接到风扇接口并 +12V （4 针 CHA_FAN2） 使黑线匹配接地针脚。...
  • Seite 145 B460M-ITX/ac RGB LED 接脚 RGB 接脚用于连接 RGB LED （4 针 RGB_LED1） 12V G R 延长线，可让用户选择不同的 （见第 1 页，第 4 个） LED 灯光效果。 注意：RGB LED 线安装方向切 勿错误，否则，线缆会损坏。 * 请参考第 30 页了解这个接脚 的详情。 可寻址 LED 接脚 此接脚用于连接可寻址 LED 延 （3 针 ADDR_LED1）...
  • Seite 146 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信 息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品 中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、 财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一 之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限 为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及 说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令...
  • Seite 147 感謝您購買華擎 B460M-ITX/ac 主機板，本主機板經華擎嚴格品管製作，是一套值得 信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用 度的承諾。 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。 如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本 主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以 在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。 1.1 包裝內容 • 華擎 B460M-ITX/ac 主機板（Mini-ITX 尺寸） • 華擎 B460M-ITX/ac 快速安裝指南 • 華擎 B460M-ITX/ac 支援光碟 • 2 x Serial ATA (SATA) 資料纜線（選用） • 1 x I/O 面板外罩...
  • Seite 148 • 雙通道 DDR4 記憶體技術 記憶體 • 2 x DDR4 DIMM 插槽 • 支援 DDR4 2933/2800/2666/2400/2133 非 ECC 無緩衝記憶體 * 如需更多資訊，請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/) * Core (i9/i7) 支援最高 2933 DDR4；Core (i5/i3)；Pentium® 和 Celeron® 支援最高 2666 DDR4。 • 支援 ECC UDIMM 記憶體模組（於非 ECC 模式下運作）...
  • Seite 149 B460M-ITX/ac • 顯示和內容安全性：Rec. 2020（廣色域）、Microsoft PlayReady 3.0、Intel® SGX 內容保護、UHD/HDR 藍光光碟 • 雙圖形輸出：透過獨立顯示控制器支援 HDMI 及 DisplayPort 1.4 連接埠 • 最高支援 4K x 2K (4096x2160) @ 30Hz 解析度的 HDMI 1.4 • 最高支援 4K x 2K (4096x2304) @ 60Hz 解析度的 DisplayPort 1.4 • 支援使用 HDMI 1.4 連接埠（需相容於 HDMI 顯示器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及...
  • Seite 150 • 4 x SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、RAID 1、 儲存裝置 RAID 5、RAID 10、Intel 快速儲存技術 17）、NCQ、AHCI 及熱插拔 * * 若 M2_1 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_0。 • 1 x Ultra M.2 插座 (M2_1)，支援 M Key 型 2280 M.2 SATA3 6.0 Gb/s 模組與...
  • Seite 151 B460M-ITX/ac • 溫度感應：CPU、機殼、機殼／水冷幫浦風扇 硬體顯示器 • 風扇轉速計：CPU、機殼、機殼／水冷幫浦風扇 • 靜音風扇（依 CPU 溫度自動調整機殼風扇速度）：CPU、機 殼、機殼／水冷幫浦風扇 • 風扇多重速度控制：CPU、機殼、機殼／水冷幫浦風扇 • 機殼開啟偵測 • 電壓監控：+12V、+5V、+3.3V、CPU Vcore Microsoft® Windows® 10 64-bit 作業系統 • FCC、CE 認證 • ErP/EuP ready（須具備 ErP/EuP ready 電源供應器） * 如需產品詳細資訊，請上我們的網站：http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用 自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者 甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於 因超頻所造成的可能損害概不負責。...
  • Seite 152 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線 帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 (CLRMOS1) 2-pin 跳線 （請參閱第 1 頁，編號 16） 您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定， 請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽 讓 CLRMOS1 上的 pin 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。 若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間 及使用者預設設定檔。請牢記，務必在清除...
  • Seite 153 B460M-ITX/ac 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在 排針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機 (9-pin PANEL1) 殼上的電源開關、重設開關 （請參閱第 1 頁，編號 14） 及系統狀態指示燈連接至此 排針。在連接纜線之前請注 意正負針腳。 PWRBTN（電源開關） ： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET（重設開關） ： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設 開關即可重新啟動電腦。 PLED（系統電源 LED） ： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統 進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時， LED 會熄滅。...
  • Seite 154 USB 2.0 排針 此主機板上有一個 USB2.0 排 (9-pin USB_3_4) 針。此 USB 2.0 排針皆可支援 （請參閱第 1 頁，編號 15） 兩個連接埠。 USB 3.2 Gen1 排針 此主機板上有一個排針。此 Vbus Vbus Vbus IntA_PB_SSRX- (19-pin USB3_3_4) USB 3.2 Gen1 排針皆可支援 IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ （請參閱第 1 頁，編號 9） 兩個連接埠。 IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+...
  • Seite 155 B460M-ITX/ac 本主機板配備一個 4-Pin 水冷 機殼／水冷幫浦風扇接頭 FAN_SPEED FAN_VOLTAGE_CONTROL (4-pin CHA_FAN1/WP) FAN_SPEED_CONTROL 機殼風扇接頭。若您計畫連 （請參閱第 1 頁，編號 2） 接 3-Pin 機殼水冷風扇，請接 至 Pin 1-3。 機殼風扇接頭 請將風扇纜線連接至風扇接 +12V (4-pin CHA_FAN2) 頭， 並比對黑線及接地針腳。 CHA_FAN_SPEED FAN_SPEED_CONTROL （請參閱第 1 頁，編號 8） CPU 風扇接頭 本主機板配備 4-Pin CPU 風扇...
  • Seite 156 可定址 LED 排針 此排針用於連接可讓使用者 (3-pin ADDR_LED1) 選擇各種 LED 燈效的可定址 DO_ADDR （請參閱第 1 頁，編號 5） LED 延長線。 VOUT 警告：切勿以錯誤方向安裝 可定址 LED 纜線，否則纜線 可能損壞。 * 關於這種排針的詳細說明， 請參閱第 31 頁。 機殼防護排針 本主機板支援「機殼開啟」 (2-pin CI1) 偵測功能，可偵測機殼外蓋 Signal （請參閱第 1 頁，編號 18） 是否遭移除。若要使用本功 能，機殼必須採用機殼防護 偵測設計。...
  • Seite 157 • Teknologi Memori DDR4 Dua Saluran • 2 x Slot DIMM DDR4 • Mendukung DDR4 2933/2800/2666/2400/2133 non-ECC, memori tanpa buffer * Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) * Core (i9/i7) mendukung DDR4 hingga 2933; Core (i5/i3), Pentium®...
  • Seite 158 • Tampilan & Keamanan Konten: Rec. 2020 (Nuansa Banyak Warna), Microsoft PlayReady 3.0, Perlindungan Konten Intel® SGX, UHD/HDR Blu-ray Disc • Output grafis ganda: Mendukung port HDMI dan DisplayPort 1.4 melalui pengontrol layar mandiri • Mendukung HDMI 1.4 dengan resolusi maksimum hingga 4K x 2K (4096x2160) @ 30Hz • Mendukung DisplayPort 1.4 dengan resolusi maksimum hingga 4K x 2K (4096x2304) @ 60Hz...
  • Seite 159 (32 Gb/s)** ** Mendukung Intel® Optane Technology ** Mendukung SSD NVMe sebagai disk boot ** Mendukung Kit ASRock U.2 Konektor • 1 x Header Chassis Intrusion • 1 x Header LED RGB * Mendukung total Strip LED hingga 12V/3A, 36W • 1 x Addressable LED Header...
  • Seite 160 • FCC, CE • Mendukung ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga.

  • Seite 161: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at https://event.asrock.com/tsd.asp...

  • Seite 162: Declaration Of Conformity

    DECLARATION OF CONFORMITY Per FCC Part 2 Section 2.1077(a) Responsible Party Name: ASRock Incorporation Address: 13848 Magnolia Ave, Chino, CA91710 Phone/Fax No: +1-909-590-8308/+1-909-590-1026 hereby declares that the product Product Name : Motherboard B460M-ITX/ac Model Number : Conforms to the following speci cations:...

  • Seite 163: Eu Declaration Of Conformity

    EU Declaration of Conformity For the following equipment: Motherboard (Product Name) B460M-ITX/ac / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address) EMC —Directive 2014/30/EU (from April 20th, 2016)
