Syrincs EURO-SUB-1 Technisches Handbuch

LARGE SIGNAL TECHNOLOGY
Technisches
Technische Daten
Technical Data
Das technische Datenblatt enthält Informationen zum Lautsprecher
EURO-SUB-1. Es bietet umfassende Daten und richtet sich an Techni-
ker und Fachleute.
This data sheet contains technical data about the loudspeaker
EUR-OSUB-1. It shows extensive details and is made for audio
technicians and specialists.
Frequenzbereich (- 10 dB):
frequency response (-10 dB):
Frequenzbereich (+/- 3 dB):
frequency response (+/-3 dB):
Empfindlichkeit:
sensitivity:
Nennbelastbarkeit:
nominal power (pink noise, 6 dB crest, 2 h):
Empfohlene Verstärkerleistung:
recommended amplifier power:
Empfohlene Frequenzweiche:
recommended crossover:
Hochpass
24 dB/Oktave, Eckfrequenz 33 Hz oder
18 dB/Oktave, Eckfrequenz 36 Hz oder höher
highpass 24 dB/octave, corner frequency 33 Hz or
18 dB/octave, corner frequency 36 Hz or higher
Tiefpass
18 oder 24 dB/Oktave, Eckfreq. 125 Hz o. tiefer
lowpass 18 or 24 dB/octave, corner freq. 125 Hz or lower
Td-euro-sub-1_.sdw
©
Datenblatt
36 Hz bis / to 140 Hz
40 Hz bis / to 120 Hz
103 dB, 1 Watt, 1 m
1300 Watt
bis zu / up to 1200 Watt rms
bis zu / up to 2000 Watt peak
SYRINCS SX-24
oder / or
!
beta EURO-SUB-1
Maximaler Schallpegel (1m, therm. Leistung):
maximum level (1m, thermal power):
Nennimpedanz:
nominal impedance:
Abmessungen (BxHxT):
dimensions (w x h x d):
Gewicht:
weight:
mobile Version, roadversion:
Installationsversion,
perm. inst. version:
Ausführung (Standard):
design: Roadversion
18 mm Multiplexholz mit Filzoberfläche (3 mm),
Standardfarbe RAL-Grau, Sonderfarben auf Bestel-
lung, schwarze Stahlecken, 4 Schalengriffe,
4 x 100 mm Lenkrollen auf Wunsch
roadversion
18 mm multiplex wood with felt (3 mm), standard
colour RAL-gray, other colours on order, black steel
corners, 4 bar handles, 4 x 100 mm wheels
on request
Installationsversion
25 mm MDF mit Strukturlack, Standardfarbe RAL-
Grau, Sonderfarben auf Bestellung, ohne Stahl-
ecken, ohne Griffe
version for permanent installation
25 mm MDF with paint finish, standard colour RAL-
gray, other colours on order, no handles
Frontschutz:
front protection:
2 mm Stahlgitter
2 mm steel grill
Anschluß:
connectors:
Speakon ® NL4MP 1+ 1- oder Klemme, 2 pol.
bis 10 qmm Kabelquerschnitt
speakon ® NL4MP 1+ 1- or screw terminal 2 pol.
up to 10 sqmm wire gauge
Beschreibung:

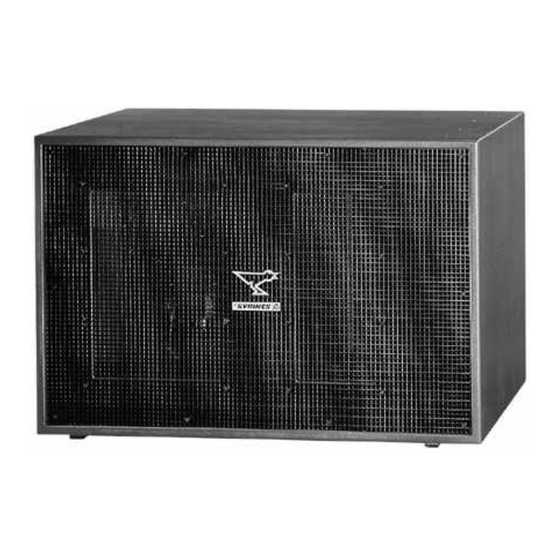

Das Subwoofersystem EURO-SUB-1 ist ein Lautsprecher (2x18"-Tieftö-
ner) aus der beta Produktgruppe. Es ist nach den Merkmalen der SY-
RINCS LARGE SIGNAL TECHNOLOGY entwickelt und zeichnet sich
durch eine klirrarme, hochdynamische Tieftonwiedergabe aus. Den Na-
men verdankt das System den Abmessungen einer Standard-Europalet-
te bei 80 cm Höhe. Als außergewöhnliches Subwoofersystem wurde es
für kosteneffiziente Großsignal-Baßreproduktion und optimale Lkw-Aus-
nutzung konzipiert.
134 dB + 3 dB peak
4 Ohm, Zmin = 3,8 Ohm
1200 mm x 800 mm x 800 mm
121 kg
150 kg
Seite 1
