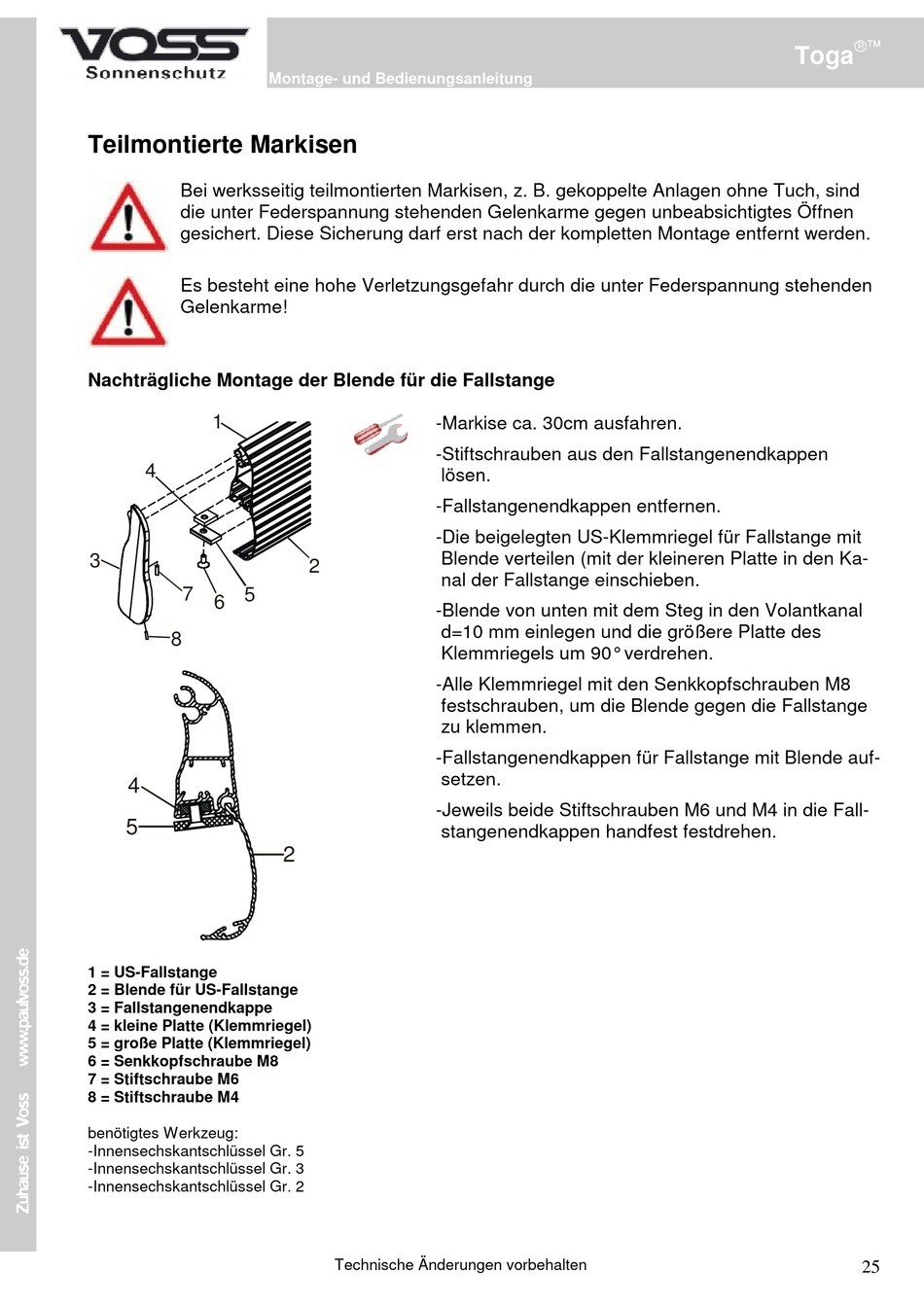

Teilmontierte Markisen

Bei werksseitig teilmontierten Markisen, z. B. gekoppelte Anlagen ohne Tuch, sind
die unter Federspannung stehenden Gelenkarme gegen unbeabsichtigtes Öffnen
gesichert. Diese Sicherung darf erst nach der kompletten Montage entfernt werden.
Es besteht eine hohe Verletzungsgefahr durch die unter Federspannung stehenden
Gelenkarme!
Nachträgliche Montage der Blende für die Fallstange
1
4
3
7
5
6
8
4
5
1 = US-Fallstange
2 = Blende für US-Fallstange
3 = Fallstangenendkappe
4 = kleine Platte (Klemmriegel)
5 = große Platte (Klemmriegel)
6 = Senkkopfschraube M8
7 = Stiftschraube M6
8 = Stiftschraube M4
benötigtes Werkzeug:
-Innensechskantschlüssel Gr. 5
-Innensechskantschlüssel Gr. 3
-Innensechskantschlüssel Gr. 2
Montage- und Bedienungsanleitung
-Markise ca. 30cm ausfahren.
-Stiftschrauben aus den Fallstangenendkappen
lösen.
-Fallstangenendkappen entfernen.
-Die beigelegten US-Klemmriegel für Fallstange mit
Blende verteilen (mit der kleineren Platte in den Ka-
2
nal der Fallstange einschieben.
-Blende von unten mit dem Steg in den Volantkanal
d=10 mm einlegen und die größere Platte des
Klemmriegels um 90° verdrehen.
-Alle Klemmriegel mit den Senkkopfschrauben M8
festschrauben, um die Blende gegen die Fallstange
zu klemmen.
-Fallstangenendkappen für Fallstange mit Blende auf-
setzen.
-Jeweils beide Stiftschrauben M6 und M4 in die Fall-
stangenendkappen handfest festdrehen.
2
