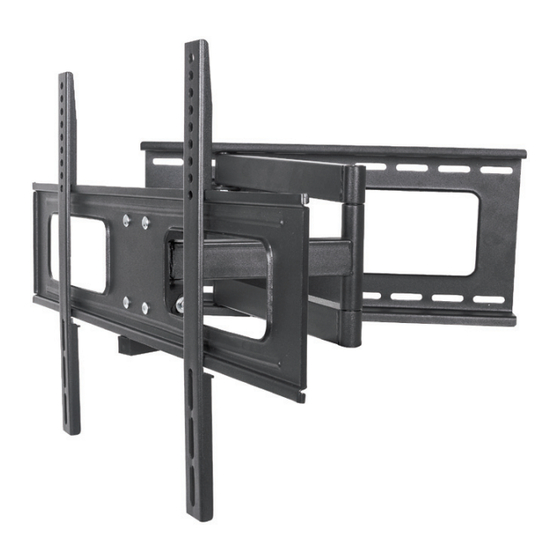

Universal Flat-Panel TV Full-Motion Wall
Instructions
Mount
Models 424691 & 424714
ST6.3X55 D6 washer
Concrete Anchor
(6) W-A
(6) W-B
English: Universal Flat-Panel TV Full-Motion Deutsch: Universal Wandhalterung für Flach-
Wall Mount
bildschirme, neig- und schwenkbar
Safety Precautions Sicherheitshinweise
• Use with products heavier than the rated weights indicated • Bei Verwendung mit Produkten, die das zulässige Gewicht
may result in instability, causing possible injury. überschreiten, können Schäden oder möglicherweise
• Be sure that you understand all instructions before you Verletzungen die Folge sein.
begin assembly. Ensure that you have received all parts • Lesen Sie alle Anweisungen vor dem Zusammenbau
according to the component checklist prior to installation. sorgfältig durch. Vor der Montage bitte alle erhaltenen
• Safety gear and proper tools must be used. This product Bauteile mit der Bauteilelist abgleichen.
should only be installed by professionals. • Es müssen Sicherheitsausrüstung und passendes Werkzeug
• This product is designed to be installed on wood stud walls, verwendet werden. Die Montage des Produktes sollte nur
solid concrete walls or brick walls. von Fachleuten durchgeführt werden.
• Make sure that the supporting surface will safely support • Dieses Produkt kann auf Wänden mit Fachwerk, massiven
the combined weight of the equipment and all attached Beton-oder Steinwänden montiert werden.
hardware and components. • Die tragenden Oberflächen sollten das gesamte Gewicht
• Use the mounting screws provided and DO NOT OVER von Geräten und allen zusätzlichen Bauteilen sicher
TIGHTEN mounting screws. aushalten können.
• This product is intended for indoor use only. • Nur die mitgelieferten Einbauschrauben verwenden und
• Maintenance: Check that the bracket is secure and safe to die Schrauben NICHT ZU FEST ANZIEHEN.
use at regular intervals (at least every three months). • Dieses Produkt sollte nur in Innenbereichen verwendet
werden.
• Wartung: Die Halterungsklammer regelmäßig auf
Sicherheit und Stabilität prüfen (am besten alle drei
Monate).
Français: Support de montage mural mobile
Polski: Uchwyt naścienny uniwersalny do
universel pour écran plat
płaskich paneli TV
Précautions de sécurité Środki ostrożności
• L'utilisation de produits plus lourds que les poids nominaux • Używanie wraz ze stojakiem produktów cięższych od
indiqués peut entraîner une instabilité causant des podanego obciążenia znamionowego może prowadzić
blessures potentielles. jego niestabilności oraz powodować potencjalne szkody.
• Avant de commencer l'assemblage, assurez-vous que • Przed rozpoczęciem montażu upewnij się, że rozumiesz
vous comprenez toutes les instructions et que vous avez wszystkie instrukcje oraz dodatkowe informacje dotyczące
reçu toutes les pièces selon la liswwte de vérification des bezpieczeństwa. Sprawdź wszystkie dostępne elementy z
composants. ulotką upewniając się, że niczego nie brakuje.
• Vous devez utiliser un équipement de sécurité et des outils • Należy stosować odzież ochronną oraz odpowiednie
adaptés. Ce produit devrait être installé uniquement par narzędzia. Produkt powinien być instalowany przez osoby
des professionnels. posiadające odpowiednie kwalifikacje.
• Ce produit est conçu pour être installé sur des murs avec • Produkt przeznaczony jest do montażu na ścianach
poteaux en bois, des murs en béton massif ou murs en wykonanych z betonu lub cegły.
brique. • Upewnij się, że powierzchnia nośna utrzyma łączny ciężar
• Assurez-vous que la surface de soutien supporte en sécurité produktu oraz wszystkich zamocowanych i podłączonych
le poids combiné de l'équipement et de tous les matériaux urządzeń oraz komponentów.
et composantes associés. • Używaj śrub dołączonych do zestawu, pamiętając aby przy
• Utilisez les vis de montage fournies et NE SERREZ PAS TROP dokręcaniu ich nie przeciągać.
les vis de montage. • Produkt przeznaczony jest do użytku wewnątrz
• Ce produit est conçu pour une utilisation en intérieur pomieszczeń.
uniquement. • Konserwacja: Stabilność uchwyty należy sprawdzać co trzy
• A intervalles réguliers (au moins tous les trois mois) vérifiez miesiące upewniając się, że wszystkie elementy łączące są
que le support est d'utilisation sûre et fiable. bezpieczne.
Important: Read before use. • Importante: Leer antes de usar.
English–Included Parts: French–Pièces incluses:
German–Teile im Lieferumfang: Polish– Dołączone elementy:
Spanish– Piezas que se incluyen: Italian– Parti incluse:
A (1)
M5x14 (4) M6x14 (4) M6x30 (4)
M-A M-B M-C
M8x50 (4)
(6) W-C
M-F (4) M-G (8)
M-E
