RME
1. DESCRIZIONE GENERALE
L'RME è un rilevatore elettromagnetico a zoccolo UNDECAL ideato, progettato e costruito allo scopo di gestire una spira magnetica e per
fornire due impulsi di comando al passaggio di un corpo metallico di discrete dimensioni (veicolo, motocicletta, et..) sulla stessa spira.
La conformità ai rigidi standard Europei di riferimento (CE) è garanzia di qualità e affidabilità del prodotto.
2. CARATTERISTICHE
•
Connessione di una spira magnetica
•
Semplice gestione delle funzioni tramite dip-switch
•
2 uscite a relè
•
Funzioni selezionabili tramite dip-switch 8 vie binary
3. CARATTERISTICHE TECNICHE
Alimentazione
Consumo
Spire collegabili
N. canali
Tipi di uscita
Uscita 1 (OUT1)
Uscita 2 (OUT2)
Portata contatti
Segnalazioni
Temperatura di funzionamento
Dimensioni / Peso

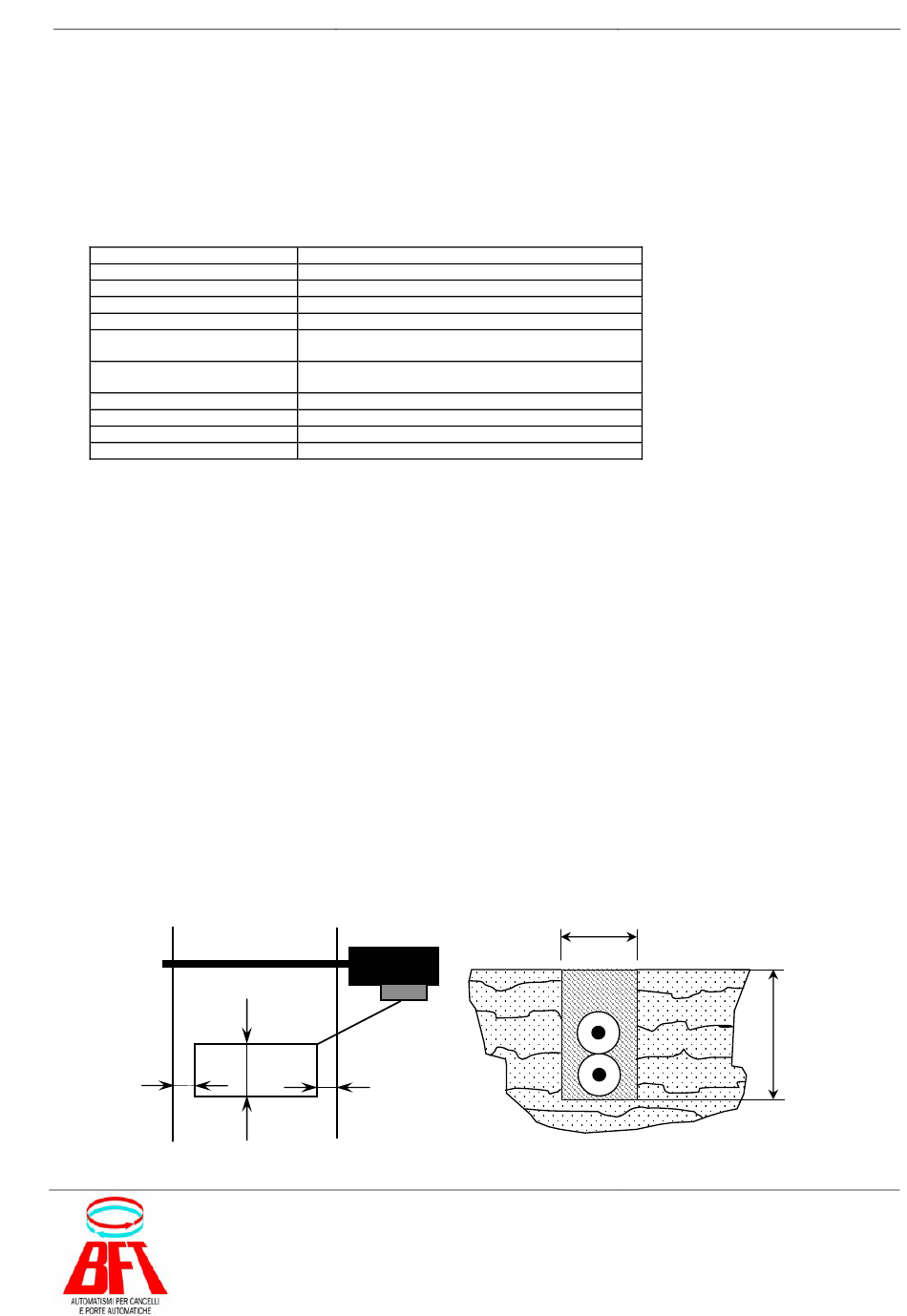

4. CARATTERISTICHE DELLA SPIRA MAGNETICA (Fig. 1)
La spira deve essere costituita da filo di rame isolato di sezione minima di 1,5 mm
usare fili ritorti in rame (almeno 20 torsioni per metro). È sconsigliabile eseguire giunzioni nei fili della spira e del cavo ritorto. Nel caso in
cui ciò fosse indispensabile, le giunzioni dovrebbero essere saldate e racchiuse in un'apposita scatola stagna di connessione per
assicurare il buon funzionamento del rilevatore. Nel caso in cui i fili utilizzati per il cavo ritorto siano particolarmente lunghi o si trovino in
prossimità di altri cavi elettrici, è consigliabile provvedere alla schermatura di detti fili. La messa a terra dello schermo deve essere
eseguita solo all'estremità del rilevatore.
Fatta eccezione per condizioni particolari, le spire di rilevazione devono presentare forma rettangolare. In fase di installazione i lati più
lunghi devono essere disposti ad angolo retto nella direzione del movimento del veicolo. La distanza ideale tra questi lati è di 1 metro. La
lunghezza della spira viene determinata in funzione della larghezza della superficie stradale che si intende monitorare. È consigliabile che
la spira disti al massimo 300 mm in riferimento ad ogni estremità della superficie stradale. Le spire che presentano un perimetro superiore
a 10 m vengono solitamente installate utilizzando due avvolgimenti di filo, mentre le spire con perimetro inferiore a 10 m richiedono tre o
più avvolgimenti.
Per le spire con perimetro inferiore a 6 m sono infine necessari quattro avvolgimenti.
Allo scopo di limitare l'effetto diafonico è consigliabile predisporre le spire adiacenti in modo tale che presentino
alternativamente tre o quattro avvolgimenti di filo.
Tutti i componenti permanenti della spira devono essere fissati alla superficie stradale eseguendo apposite scanalature mediante utensili
da taglio per muratura o simili. All'interno degli angoli del circuito occorre praticare un taglio trasversale inclinato a 45°. Ciò consente di
ridurre il rischio che il cavo della spira venga danneggiato in prossimità dei vertici degli angoli retti.
Larghezza nominale della scanalatura: 4 mm.
Profondità nominale della scanaltura: 50 mm.
Allo scopo di sistemare il cavo di collegamento tra la spira ed il rilevatore è inoltre necessario eseguire un'ulteriore scanalatura che parta
da uno degli angoli del circuito situati sul perimetro dello stesso e raggiunga l'estremità della superficie stradale. Allo scopo di ottenere il
collegamento ininterrotto dalla spira al cavo di collegamento, è sufficiente assicurarsi un'estremità sufficientemente lunga che possa
raggiungere il rilevatore prima che il cavo sia inserito nella scanalatura della spira. Una volta che il numero necessario di avvolgimenti di
filo è stato disposto nella scanalatura lungo il perimetro della spira, il filo viene nuovamente convogliato verso l'estremità della superficie
stradale attraverso la scanalatura del cavo di collegamento.
0,3 m
24 – 12 V AC/DC
20 mA st.by – 40 mA max
Impulsiva e/o presenza
Relè – contatto in scambioN.O. / N.C.
impulso (100 ms.)
Relè – contatto in scambio N.O. / N.C. –
Impulso (100 ms) o presenza
0,5 A @ 24 V
88 x 76 x 38 mm / 85 gr.
max. 1 m
5 m
(consigliato)
0,3 m
ITALIANO
1
2
LED rosso
-20/+55 °C
2
.Per il collegamento dalla spira al rilevatore è preferibile
10 ÷ 15 mm
1
04/05 – D811476_02
Fig. 1
30
÷
50
mm
