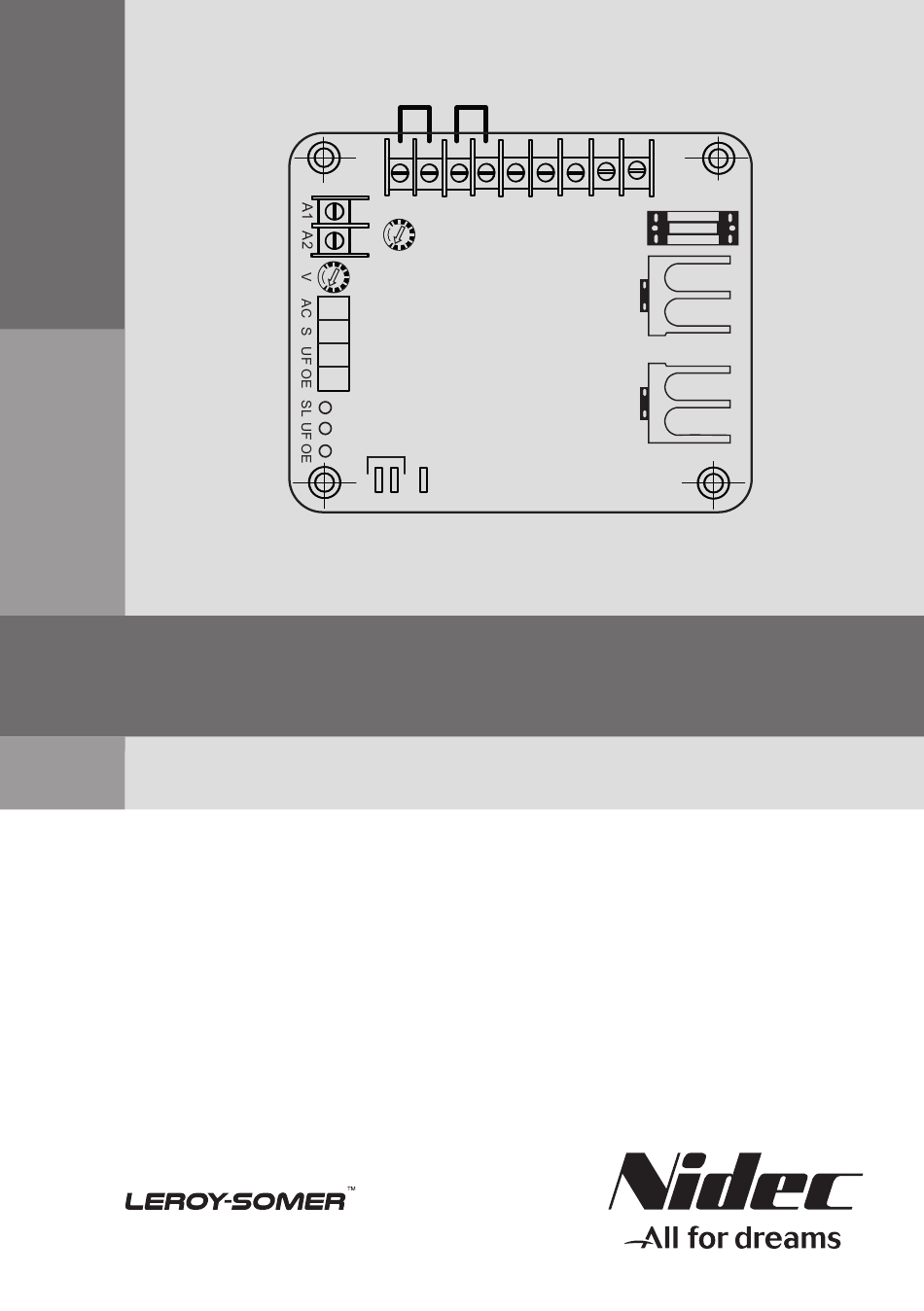

- Seite 1 Droop R1 Q2 Q1 F2 F1 N FUSE R150 50 Hz 60 Hz R150 Automatischer Spannungsregler Inbetriebnahme und Wartung...
- Seite 2 Inbetriebnahme und Wartung Electric Power Generation 5384 de - 2020.05 / h R150 Automatischer Spannungsregler Dieses Handbuch ist gültig für den Spannungsregler des Generators, den Sie erworben haben. Bitte beachten Sie den Inhalt dieses Wartungshandbuches. SICHERHEITSMASSNAHMEN Vor der Inbetriebnahme des Generators sollten Sie diese Inbetriebnahme- und Wartungsanleitung vollständig...
-
Seite 3: Inhaltsverzeichnis
Inbetriebnahme und Wartung Electric Power Generation 5384 de - 2020.05 / h R150 Automatischer Spannungsregler INHALTSVERZEICHNIS 1 - ALLGEMEINE BESCHREIBUNG ..................4 2 - BETRIEB DES SPANNUNGSREGLERS ................4 3 - TECHNISCHE DATEN ....................... 5 4 - HAUPTFUNKTION DES SPANNUNGSREGLERS ............6 5 - EINSTELLUNGEN DES SPANNUNGSREGLERS ............7 5.1 - V-TRIM: V ........................ -
Seite 4: Allgemeine Beschreibung
Inbetriebnahme und Wartung Electric Power Generation 5384 de - 2020.05 / h R150 Automatischer Spannungsregler 1 - ALLGEMEINE BESCHREIBUNG Spannungsregler ermöglicht Anschluss eines Statik-Stromwandlers, der Der automatische Spannungsregler (AVR) für eine gleichmäßige Verteilung der KVAR- ist ein kompaktes, gekapseltes Hoch- Last während des Parallelbetriebs erforder- leistungsgerät. -
Seite 5: Automatischer Spannungsregler
Inbetriebnahme und Wartung Electric Power Generation 5384 de - 2020.05 / h R150 Automatischer Spannungsregler 3 - TECHNISCHE DATEN Ansprechzeit geschlossenen Regelkreises: typischerweise 0,5 s bis zur 1) Mess-Eingang Rückkehr auf 98 % der Sollspannung für ein - Spannung: 240 VAC ±10 % für 1 Phase, Zwangserregungs-Verhältnis von 1:2 380 bis 480 VAC ±10 % für 3 Phasen. -
Seite 6: Hauptfunktion Des Spannungsreglers
Inbetriebnahme und Wartung Electric Power Generation 5384 de - 2020.05 / h R150 Automatischer Spannungsregler 4 - HAUPTFUNKTION DES SPANNUNGSREGLERS Die Leistungsversorgung des Spannungsreglers mit 240 VACeff bei 50 Hz oder 60 Hz wird von der Phase zur Nullklemme des Wechselstromgenerators abgezweigt. Die zu regelnde Messspannung wird von den Leiterklemmen des Generators abgeleitet. -
Seite 7: Einstellungen Des Spannungsreglers
Inbetriebnahme und Wartung Electric Power Generation 5384 de - 2020.05 / h R150 Automatischer Spannungsregler 5 - EINSTELLUNGEN DES Potentiometer im Uhrzeigersinn drehen, um Stabilität erhöhen (und SPANNUNGSREGLERS Schwankungen zu stoppen). Wird das 5.1 - V-TRIM: V Potentiometer zu weit im Uhrzeigersinn Diese Funktion dient zur Einstellung der gedreht, kann es zu einer trägen Reaktion Spannung im Bereich von ±12 % der Nenn-... -
Seite 8: Tabelle Zur Fehlersuche Und -Behebung
Inbetriebnahme und Wartung Electric Power Generation 5384 de - 2020.05 / h R150 Automatischer Spannungsregler 7 - TABELLE ZUR FEHLERSUCHE UND -BEHEBUNG Symptom Ursache Maßnahme Kein Durchgebrannte Sicherung Prüfen und austauschen. Spannungsaufbau Geringe Remanenzspannung Wenn die Remanenzspannung des Generators an U- und N-Klemme bei Nenndrehzahl weniger als 2,5 VAC (L-N) beträgt, den Regler trennen und eine 24-VDC- Batterie anschließen. -
Seite 9: Multimeter-Tests
Inbetriebnahme und Wartung Electric Power Generation 5384 de - 2020.05 / h R150 Automatischer Spannungsregler 8 - MULTIMETER-TESTS Beim statischen Test erlischt die Leuchte nicht; bei Anschluss an den Generator Ausrüstung: digitales Multimeter. erzeugt sie eine Spitzenspannung (NUR für Das digitale Multimeter auf Diodenmodus 1-phasigen Betrieb). -
Seite 10: Statisches Testverfahren
Inbetriebnahme und Wartung Electric Power Generation 5384 de - 2020.05 / h R150 Automatischer Spannungsregler 9 - STATISCHES TESTVERFAHREN Für 3-phasige Schaltkreise Spannungsregler (Ø3) Modell: R150 0-500V LAMPE 100W 230V REGELTRANSFORMATOR 8A, 415V ANSCHLUSSPLAN FÜR STATISCHE PRÜFUNG DES Ø3 SPANNUNGSREGLERS Dieser Test darf erst durchgeführt werden, 5. -
Seite 11: Abmessungen
Inbetriebnahme und Wartung Electric Power Generation 5384 de - 2020.05 / h R150 Automatischer Spannungsregler 10 - ABMESSUNGEN 135 mm Droop R1 Q2 Q1 F2 F1 N FUSE R150 50 Hz 60 Hz 115 mm... -
Seite 12: Ersatzteile
Inbetriebnahme und Wartung Electric Power Generation 5384 de - 2020.05 / h R150 Automatischer Spannungsregler 11 - ERSATZTEILE 11.1 - Bezeichnung Beschreibung Code Automatischer R150 5014127 Spannungsregler 11.2 - Technischer Kundendienst Unser technischer Kundendienst steht Ihnen bei allen Fragen gerne zur Verfügung. Bitte senden Sie Ihre Ersatzteilbestellun- gen oder Ihre Anfragen für technischen Support an service.epg@leroy-somer.com... -
Seite 13: Entsorgungs- Und Wiederverwertungsanweisungen
Inbetriebnahme und Wartung Electric Power Generation 5384 de - 2020.05 / h R150 Automatischer Spannungsregler Entsorgungs- und Alle oben genannten Stoffe erfordern eine Wiederverwertungsanweisungen Sonderbehandlung, um Abfall von wieder- verwertbaren Stoffen zu trennen. Sie Wir verpflichten uns, die Auswirkungen müssen spezialisierten Entsorgungsunter- unserer Aktivität auf die Umwelt zu nehmen übergeben werden. - Seite 14 Inbetriebnahme und Wartung Electric Power Generation 5384 de - 2020.05 / h R150 Automatischer Spannungsregler...
-
Seite 15: Service Und Support
Service und Support Unser weltweites Service-Netzwerk steht Ihnen mit mehr als 80 Stützpunkten zur Verfügung. Diese Präsenz vor Ort ist Ihre Garantie für schnelle und effiziente Reparaturen, Support-Leistungen und Wartungsarbeiten. Vertrauen Sie in der Wartung Ihres Generators und der Unterstützung durch die Experten für Stromerzeugungssysteme. - Seite 16 Linkedin.com/company/leroy-somer Twitter.com/Leroy_Somer_en Facebook.com/LeroySomer.Nidec.en YouTube.com/LeroySomerOfficiel 5384 de - 2020.05 / h...
