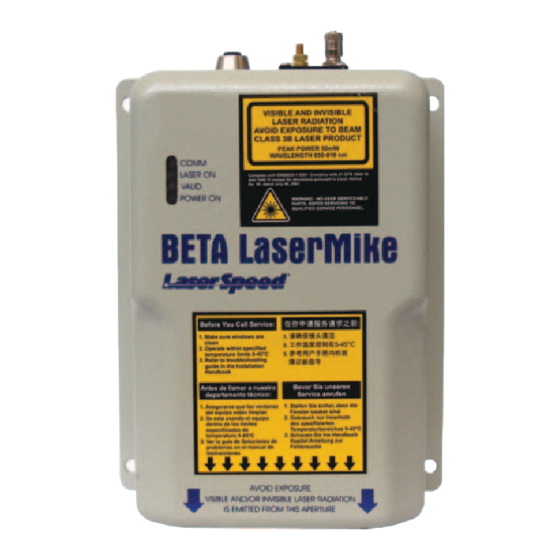

Beta LaserMike LaserSpeed LS4000 Installations-Kurzbeschreibung

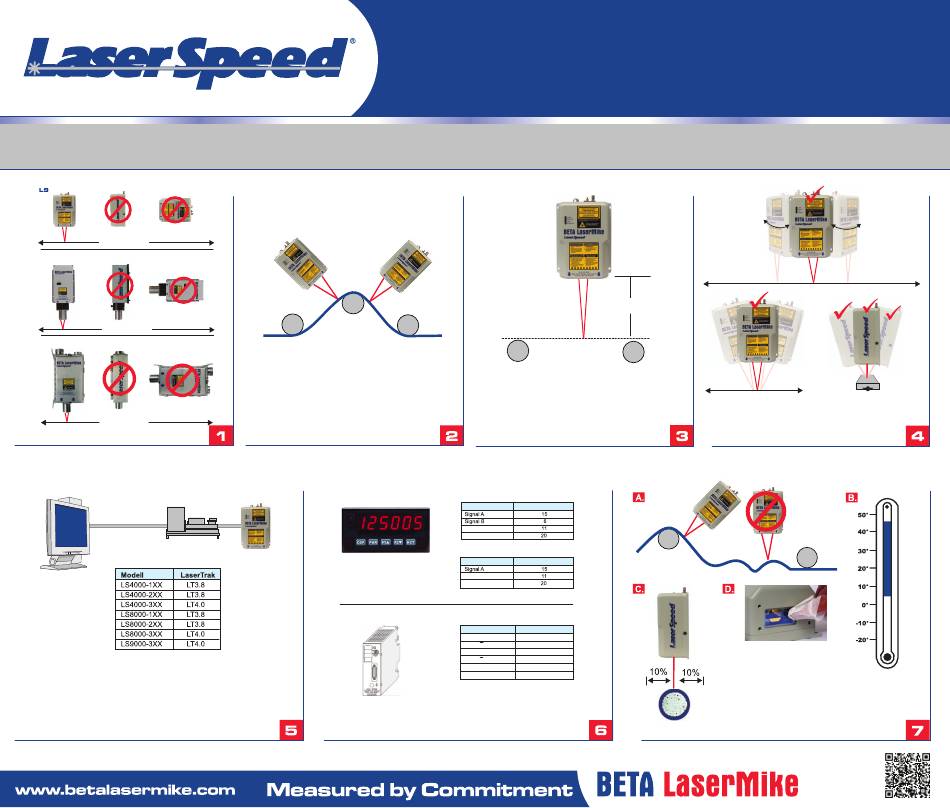

LaserSpeed Installations- Kurzbeschreibung
Materialbewegung
LS E-Gehäuse
Materialbewegung
LS X-Gehäuse
Materialbewegung
Notiz: Der Laser Strahl ist evtl.
Ausrichtung
nicht sichtbar im normalen Betrieb
RS232 - DTE zu DCE -
ohne Drehung
Für die LT 4.0 Serie:
Laden Sie die neuste LaserTrak 4.0 Software herunter, bevor Sie unseren Service anrufen:
https://home.betalasermike.com/SalesTools/LaserTrak_4_Setup.exe
** Weitere Informationen befinden sich im Handbuch im Abschnitt LaserTrak **
LaserTrak Verbindung
MAN/GE5100-0009 • German • Revision C • © Copyright Sept 2011
Beta LaserMike USA
8001 Technology Blvd.
Dayton, Ohio 45424
Tel: +1 937 233 9935
Fax: +1 937 233 7284
service@betalasermike.com
Notiz: Den Laser nicht auf Laufrollen ausrichten.
Wählen Sie einen flachen Bereich im geführten Bereich.
Positionierung
Quadratur Verschaltung
Standard Pulszähler Verkabelung
Puls Verschaltung
Standard SPS Verschaltung
Quadratur Verschaltung
Notiz: Weitere Informationen befinden sich im Interface Handbuch im Kapitel Beispiele.
Typische Quadratur-Verbindungen
Beta LaserMike EMEA
Unit 3, First Avenue
Globe Park, Marlow
Buckinghamshire, SL7 1YA
United Kingdom
Tel: +44 1628 401510
Fax: +44 1628 401511
Support.eu@betalasermike.com
Messabstand
Mitte des Messfeldes
Laserstrahlfalle
Eine Laserstrahlfalle ist eine Einrichtung, die das meiste
Laserlicht absorbiert. Diese Strahlenfalle sollte weit genug
vom Gerät entfernt sein, so dass sie nicht mitgemessen
werden kann. Platzieren Sie die Strahlenfalle mindestens im
doppeltem des definierten Messabstands. Weitere Informationen
finden Sie im LaserSpeed Handbuch im Kapitel Montageort.
Messabstand
Zähler Klemme LaserSpeed Klemme
Signal Masse
Ref. Spannung
Zähler Klemme LaserSpeed Klemme
Signal Masse
Ref. Spannung
Zähler Karte LaserSpeed Klemme
Signal A 15
Signal A 4
Signal B 6
Signal B 8
Signal Masse 11
Ref. Spannung 20
Beta LaserMike Deutschland
Beta LaserMike Asia
Fallgatter 3 Unit 401, Xinmao Plaza
44369 Dortmund
Building 9, No. 99 TianZhou Road
Germany
Shanghai, 200233, China
Tel: +49 231 758 930
Tel: +86 21 6133 3688
Fax: +49 231 7589333
Fax: +86 21 6113 3616
support.eu@betalasermike.com
service@betalasermike.com
X
Eine Rotation über die
optische Achse erzeugt
einen Messfehler
X
X
Materialbewegung
Nicht senkrecht zur
erzeugt keinen Messfehler
Materialbewegung
erzeugt einen Messfehler
Ausrichtung
Fenster sauber halten
(verwenden Sie nur Tücher für optische Geräte)
Notiz: Weitere Informationen
befinden sich im Handbuch
im Kapitel Fehlersuche.
Qualitätsfaktor Probleme
weitere Informationen?
Bitte kontaktieren Sie
unseren Kundendienst
oder besuchen Sie uns
auf www.laserspeed.eu
X
Materialbewegung
Maximaler
Winkel 4-5°
Nicht senkrecht zur
Material Kante
Gerät innerhalb der
Temperaturspezifikationen
von 5° - 45°C betreiben.
Benötigen Sie
