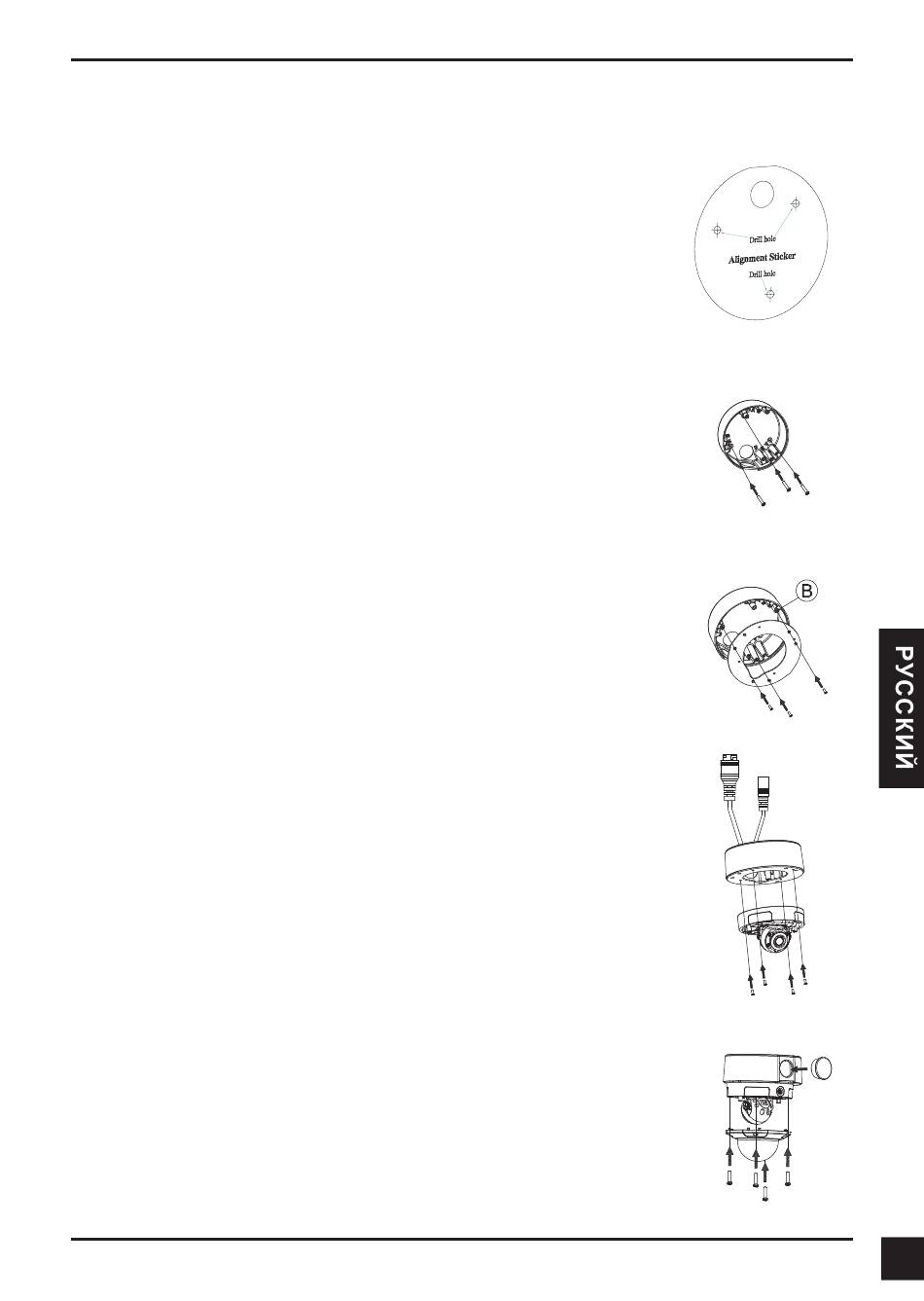

Монтаж с помощью кронштейна DCS-37-2
(опционально)
Прикрепите направляющий стикер на место, где планируется
установить кронштейн. Затем просверлите отверстия глубиной
25 мм сверлом диаметром 6 мм и вставьте в отверстия анкеры.
Если требуется проложить кабели в потолке, просверлите
отверстие для канала, в котором они будут располагаться.
Внимание: внешний вид устройства может отличаться от
изображенного на иллюстрациях, но процедура монтажа
остается прежней.
Используя монтажные отверстия на внутренней части
кронштейна и входящие в комплект поставки винты,
прикрепите DCS-37-2 к потолку.
Протяните кабели с разъемами через нижний или
боковой кабельный канал на DCS-37-2. Используя винты,
закрепите монтажную плату к отверстиям, отмеченным
знаком B, на DCS-37-2.
Снимите защитную крышку камеры.
Используя винты из комплекта поставки, прикрепите
камеру к DCS-37-2, затем отрегулируйте положение
объектива.
Установите защитную крышку камеры.
Убедитесь, что резиновая заглушка находится в боковом
кабельном канале, если кабели камеры проходят через
потолок.
