D-Link DCS-4802E Installationsanleitung

D-Link DCS-4802E Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 14

Quicklinks

Diese Anleitung herunterladen

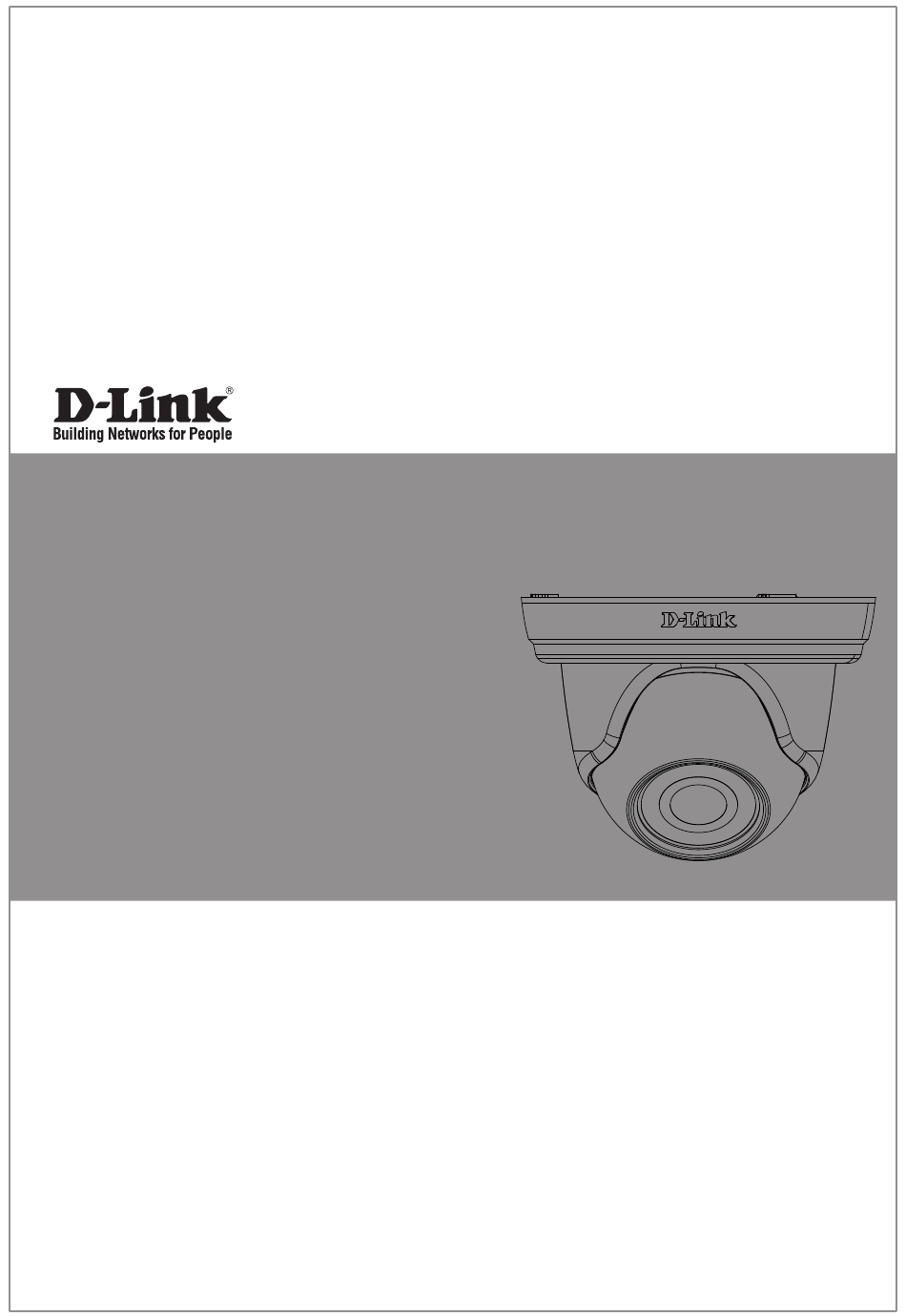

Quick Installation Guide

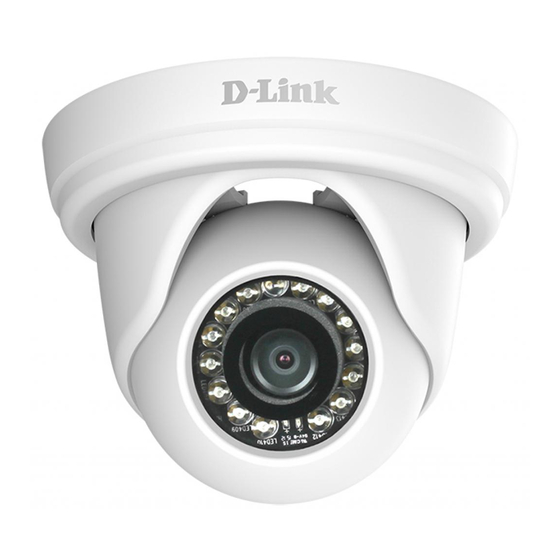

Vigilance Full HD Outdoor PoE Mini Dome Camera
This document will guide you through the
basic installation process for your new
D-Link Network Camera.
DCS-4802E
Quick Installation Guide
Installationsanleitung
Guide d'installation
Guía de instalación
Guida di Installazione
Краткое руководство по установке
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat
Documentation also available on
CD and via the D-Link Website

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für D-Link DCS-4802E

Inhaltszusammenfassung für D-Link DCS-4802E

  • Seite 1 D-Link Network Camera. DCS-4802E Quick Installation Guide Installationsanleitung Guide d’installation Guía de instalación Guida di Installazione Краткое руководство по установке Guia de Instalação Rápida 快速安裝指南 Petunjuk Pemasangan Cepat Documentation also available on CD and via the D-Link Website...

  • Seite 3: Package Contents

    Quick Installation Guide This installation guide provides basic instructions for installing the DCS-4802E on your network. For additional information about how to use the camera, please see the User Manual, which is available on the CD included in this package, or you can download it from the D-Link support website.

  • Seite 4: Hardware Overview

    Power Connector Connects to an optional 12 V / 1.5 A power adapter (not included) Ethernet Jack RJ-45 connector for Ethernet which can also be used to power the camera using Power over Ethernet (PoE) D-Link DCS-4802E Quick Installation Guide...

  • Seite 5: Connecting The Camera

    Connecting the Camera You can power the DCS-4802E two different ways: Power over Ethernet (PoE) or with a power adapter. Powering the camera using PoE (Class 2): Connect an Ethernet cable to the Ethernet jack on the camera. Connect the other end of the cable to your PoE switch or PoE injector.
  • Seite 6 Configuring the Camera Insert the DCS-4802E CD into your computer's CD-ROM drive to begin the installation. If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start automatically, click the Start button and type D:\ autorun.exe (where D: represents the drive letter of your CD-ROM drive) and...
  • Seite 7 Take a moment to confirm your settings and click Restart. Viewing Your Camera via Web Browser Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu (Start > D-Link > Setup Wizard SE). Select the camera and click Link to access the web configuration.

  • Seite 8: Mounting Instructions

    Use the screws provided to mount the camera to the wall or ceiling. Attach the camera base cover by lining up the cable channel with the mark on the camera base, then turn the camera base cover clockwise until it clicks. D-Link DCS-4802E Quick Installation Guide...
  • Seite 9 If you are passing the camera cables through the wall, place the rubber stopper into the bottom cable channel to seal it. D-Link DCS-4802E Quick Installation Guide...
  • Seite 10 If you are passing the camera cables through the wall, place the rubber stopper into the side cable channel to seal it. D-Link DCS-4802E Quick Installation Guide...
  • Seite 11 DCS-37-3 using the set of mounting holes marked B. Remove the inner cover and adjust the angle and rotation of the camera as desired, then put the inner cover back in place. Attach the camera cover. D-Link DCS-4802E Quick Installation Guide...
  • Seite 12 RJ-45 plug onto the cable. Connect the RJ-45 plug into the Ethernet connector, then screw the waterproof connector to the Ethernet connector by turning it about a half-turn clockwise. D-Link DCS-4802E Quick Installation Guide...

  • Seite 13: Additional Information

    Additional Information Additional help and product information is available online at http://www.dlink.com. Warranty Information Please visit http://warranty.dlink.com/ for warranty information for your region. D-Link DCS-4802E Quick Installation Guide...
  • Seite 14 Verwendung der Kamera finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, zur Verfügung steht oder das Sie von der D-Link Support-Website herunterladen können. Packungsinhalt ƒ DCS-4802E Vigilance Full HD Outdoor PoE Mini Dome Camera ƒ Wasserdichte Ethernet-Steckerhülse ƒ Netzteilanschluss-Gummistopfen ƒ Montageset ƒ...

  • Seite 15: Hardware-Überblick

    Standardeinstellungen zurück Kameraobjektiv Abdeckung des Kamerasockels Netzanschluss Zum Anschluss an ein Netzteil (12 V / 1,5 A) (nicht im Lieferumfang enthalten) Ethernet-Anschluss RJ-45-Steckeranschluss für Ethernet, der auch für die Stromzufuhr (PoE) der Kamera verwendet werden kann D-Link DCS-4802E Quick Installation Guide...

  • Seite 16: Anschluss Der Kamera

    Anschluss der Kamera Es stehen Ihnen für die Stromversorgung der DCS-4802E zwei verschiedene Optionen zur Verfügung: Power over Ethernet (PoE) oder die Stromzufuhr über ein Netzteil Stromzufuhr der Kamera über PoE (Klasse 2): Schließen Sie ein Ethernet-Kabel an die Ethernet-Anschlussbuchse der Kamera an.

  • Seite 17: Konfiguration Der Kamera

    Konfiguration der Kamera Legen Sie die DCS-4802E CD in das CD-ROM-Laufwerk Ihres Computers, um die Installation zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt werden oder der D-Link Launcher startet nicht automatisch, klicken Sie auf die Startschaltfläche und geben Sie D:\autorun.exe ein (wobei D: für den Laufwerkbuchstaben Ihres CD-ROM-Laufwerks steht) und drücken Sie die...
  • Seite 18 Prüfen Sie Ihre Einstellungen und klicken Sie dann auf Restart (Neustart). Anzeige Ihrer Kamera über einen Webbrowser Klicken Sie auf das Symbol für den D-Link Einrichtungsassistenten SE, der in Ihrem Windows-Startmenü (Start > D-Link > Setup Wizard SE) erstellt wurde.
  • Seite 19 Schrauben an der Wand oder der Decke. Bringen Sie die Abdeckung des Kamerasockels so an, dass der Kabelkanal mit der Markierung an dem Kamerasockel übereinstimmt und drehen Sie dann die Abdeckung so weit im Uhrzeigersinn, bis sie hörbar einrastet. D-Link DCS-4802E Quick Installation Guide...

  • Seite 20: Die Dcs-37-1 Montagehalterung Verwenden (Optional)

    Wünschen entsprechend aus, setzen Sie die Abdeckung wieder auf die Kamera und drehen Sie sie im Uhrzeigersinn, bis sie fest sitzt. Werden die Kamerakabel durch die Wand geführt, setzen Sie den Gummistopfen in den unteren Kabelkanal, um ihn abzudichten. D-Link DCS-4802E Quick Installation Guide...

  • Seite 21: Die Dcs-37-2 Montagehalterung Verwenden (Optional)

    Abdeckung wieder auf die Kamera und drehen Sie sie im Uhrzeigersinn, bis sie fest sitzt. Werden die Kamerakabel durch die Wand geführt, setzen Sie den Gummistopfen in den Kabelkanal an der Seite, um ihn abzudichten. D-Link DCS-4802E Quick Installation Guide...

  • Seite 22: Die Dcs-37-3 Montagehalterung Verwenden (Optional)

    Buchstaben B gekennzeichneten Montagelöcher nutzen. Nehmen Sie die Innenabdeckung der Kamera ab und stellen Sie den Winkel und die Drehung der Kamera Ihren Wünschen entsprechend ein. Bringen Sie anschließend die Innenabdeckung wieder an. Bringen Sie die Kameraabdeckung an. D-Link DCS-4802E Quick Installation Guide...
  • Seite 23 Kabelende durch die wasserdichte Steckerhülse (siehe Abbildung) und crimpen Sie einen RJ-45 Stecker darauf. Stecken Sie den RJ-45 Stecker in den Ethernet- Anschluss und drehen Sie die wasserdichte Steckerhülse im Uhrzeigersinn etwa eine halbe Umdrehung auf die Ethernet-Kupplung. D-Link DCS-4802E Quick Installation Guide...

  • Seite 24: Weitere Informationen

    Betrieb Ihrer Kamera nutzen, wickeln Sie wasserfestes Klebeband zur Abdeckung stufenweise überlappend um die Verbindung. Weitere Informationen Zusätzliche Hilfe und Produktinformationen stehen Ihnen online unter http://www.dlink.com zur Verfügung. Garantiebestimmungen Landesspezifische Informationen zu Gewährleistungen finden Sie unter http://warranty.dlink.com/. D-Link DCS-4802E Quick Installation Guide...

  • Seite 25: Guide D'installation Rapide

    Guide d'installation rapide Ce guide d'installation fournit des instructions élémentaires qui vous aideront à installer le DCS-4802E sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation de la caméra, consultez le manuel d'utilisation, disponible sur le CD joint à ce coffret, ou vous pouvez le télécharger sur le site Web d'assistance D-Link.

  • Seite 26: Description Du Matériel

    Se connecte à un adaptateur d’alimentation de 12 V / 1,5 A optionnel (non inclus) Connecteur Ethernet Connecteur RJ-45 pour Ethernet, pouvant également servir à alimenter la caméra utilisant la fonction PoE (alimentation électrique par câble Ethernet) D-Link DCS-4802E Quick Installation Guide...

  • Seite 27: Connexion De La Caméra

    Connexion de la caméra Vous pouvez alimenter la DCS-4802E de deux façons différentes : En utilisant la fonction PoE (alimentation électrique par câble Ethernet) ou un adaptateur d'alimentation. Alimentation de la caméra en utilisant la fonction PoE (classe 2) : Connectez un câble Ethernet à...

  • Seite 28: Configuration De La Caméra

    Configuration de la caméra Insérez le CD de la DCS-4802E dans le lecteur de CD-ROM de l'ordinateur pour lancer l'installation. Si la fonction d'exécution automatique de votre ordinateur est désactivée ou si le dispositif de lancement D-Link ne parvient pas à démarrer automatiquement, cliquez sur le bouton Démarrer et saisissez D:\autorun.exe (où...
  • Seite 29 Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de configuration D-Link SE) créée dans votre menu Démarrer de Windows (Démarrer > D-Link > Setup Wizard SE (Assistant de configuration SE). Sélectionnez la caméra, puis cliquez sur Link (Connexion) pour accéder à la configuration Web.

  • Seite 30: Instructions De Montage

    Fixez le couvercle du socle de la caméra en alignant la goulotte avec la marque sur le socle de la caméra, puis tournez le couvercle du socle de la caméra dans le sens horaire jusqu'à ce qu'il s'enclenche. D-Link DCS-4802E Quick Installation Guide...
  • Seite 31 Si vous faites passer les câbles de la caméra à travers le mur, placez le bouchon en caoutchouc dans la goulotte du bas pour la sceller. D-Link DCS-4802E Quick Installation Guide...
  • Seite 32 Si vous faites passer les câbles de la caméra à travers le mur, placez le bouchon en caoutchouc dans la goulotte latérale pour la sceller. D-Link DCS-4802E Quick Installation Guide...
  • Seite 33 B. Retirez le couvercle intérieur et ajustez l'angle et la rotation de la caméra comme vous le souhaitez, puis remettez le couvercle intérieur en place. Fixez le couvercle de la caméra. D-Link DCS-4802E Quick Installation Guide...
  • Seite 34 étanche comme illustré, puis sertissez une prise RJ-45 sur le câble. Branchez la prise RJ-45 dans le connecteur Ethernet, puis vissez le connecteur étanche dans le connecteur Ethernet en le tournant d'environ un demi-tour dans le sens horaire. D-Link DCS-4802E Quick Installation Guide...

  • Seite 35: Informations Complémentaires

    Informations complémentaires Vous trouverez une aide supplémentaire et des informations sur le produit en ligne à l'adresse http://www.dlink.com. Informations sur la garantie Consultez le site http://warranty.dlink.com/ pour prendre connaissance de la garantie appliquée dans votre région. D-Link DCS-4802E Quick Installation Guide...

  • Seite 36: Guía De Instalación Rápida

    Guía de instalación rápida Esta guía de instalación proporciona instrucciones básicas para la instalación de la DCS-4802E en su red. Para obtener información adicional acerca de cómo utilizar la cámara, consulte el Manual del usuario disponible en el CD incluido en el paquete o que puede descargar del sitio web de asistencia de D-Link.
  • Seite 37 Se conecta a un adaptador de alimentación de 12 V / 1,5 A opcional (no incluido) Clavija Ethernet Conector RJ-45 para Ethernet que se puede utilizar también para alimentar la cámara usando alimentación a través de Ethernet (PoE) D-Link DCS-4802E Quick Installation Guide...

  • Seite 38: Conexión De La Cámara

    Conexión de la cámara Puede alimentar la DCS-4802E de dos formas diferentes: con alimentación a través de Ethernet (PoE) o con un adaptador de alimentación. Alimentación de la cámara mediante PoE (Clase 2): Conecte un cable Ethernet al puerto Ethernet de la cámara. Conecte el otro extremo del cable al conmutador PoE o al inyector PoE.

  • Seite 39: Configuración De La Cámara

    Configuración de la cámara Inserte el CD de la DCS-4802E en la unidad de CD-ROM del ordenador para comenzar la instalación. Si la función de ejecución automática del ordenador está desactivada o si el iniciador de D-Link no se inicia automáticamente, haga clic en el botón Start (Inicio) y escriba D:\autorun.exe (donde D: representa la letra de...
  • Seite 40 Visualización de su cámara a través del explorador de web Haga clic en el icono Asistente de configuración SE D-Link que se creó en el menú de inicio de Windows (Inicio > D-Link > Asistente de configuración SE). Seleccione la cámara y haga clic en Link (Vincular) para acceder a la configuración web.

  • Seite 41: Instrucciones De Montaje

    D-Link DCS-4802E Quick Installation Guide...
  • Seite 42 Si va a pasar los cables de la cámara a través de la pared, coloque el tope de goma en el canal del cable inferior para sellarlo. D-Link DCS-4802E Quick Installation Guide...
  • Seite 43 Si va a pasar los cables de la cámara a través de la pared, coloque el tope de goma en el canal del cable lateral para sellarlo. D-Link DCS-4802E Quick Installation Guide...
  • Seite 44 B. Retire la cubierta interna, ajuste el ángulo y la rotación de la cámara como desee y, a continuación, vuelva a colocar la cubierta interna en su lugar. Acople la cubierta de la cámara. D-Link DCS-4802E Quick Installation Guide...
  • Seite 45 RJ-45 en el cable. Conecte la clavija RJ-45 en el conector Ethernet y, a continuación, atornille el conector impermeable al conector Ethernet girándolo aproximadamente medio giro hacia la derecha. D-Link DCS-4802E Quick Installation Guide...

  • Seite 46: Información Adicional

    Información adicional Existe ayuda e información del producto adicional en línea en http://www.dlink.com. Información acerca de la garantía Visite http://warranty.dlink.com/ para obtener información sobre la garantía en su región. D-Link DCS-4802E Quick Installation Guide...

  • Seite 47: Guida Di Installazione Rapida

    Guida di installazione rapida In questa guida di installazione sono riportate le istruzioni di base per installare il dispositivo DCS-4802E in rete. Per ulteriori informazioni sull'uso della videocamera, consultare il Manuale dell'utente disponibile sul CD ROM incluso nella confezione, oppure scaricabile dal sito Web dell'assistenza D-Link.
  • Seite 48 Connettore di alimentazione Viene connesso a un alimentatore opzionale da 12 V/1,5 A (non incluso). Spinotto Ethernet Connettore RJ-45 per Ethernet che può essere utilizzato anche per alimentare la videocamera quando si utilizza PoE (Power over Ethernet) D-Link DCS-4802E Quick Installation Guide...

  • Seite 49: Collegamento Della Videocamera

    Collegamento della videocamera È possibile alimentare la videocamera DCS-4802E in due modi diversi: Power over Ethernet (PoE) o con un adattatore di alimentazione. Alimentazione della videocamera tramite PoE (classe 2): Collegare un cavo Ethernet al jack Ethernet della videocamera. Collegare l'altra estremità...

  • Seite 50: Configurazione Della Telecamera

    Inserire il CD della videocamera DCS-4802E nell'unità CD-ROM del computer per avviare l'installazione. Se la funzione di Autorun sul computer è disabilitata, o se il D-Link Launcher non si avvia automaticamente, fare clic sul pulsante Start e digitare D:\autorun.exe (dove D: rappresenta la lettera dell'unità CD-ROM), quindi premere Invio.
  • Seite 51 Visualizzazione della telecamera tramite il browser Web Fare clic sull'icona D-Link Setup Wizard SE creata nel menu Start di Windows (Start > D-Link > Setup Wizard SE). Selezionare la telecamera e fare clic su Link (Collegamento) per accedere alla configurazione Web.

  • Seite 52: Istruzioni Per Il Montaggio

    Collegare il coperchio della base della videocamera allineando il canale per cavi al contrassegno sulla base della videocamera, quindi ruotare il coperchio della base della videocamera in senso orario fino a farlo scattare. D-Link DCS-4802E Quick Installation Guide...
  • Seite 53 Se si passano i cavi della videocamera nella parete, collocare il tappo in gomma nella canalina per cavi sul fondo per sigillarla. D-Link DCS-4802E Quick Installation Guide...
  • Seite 54 Se si passano i cavi della videocamera nella parete, collocare il tappo in gomma nella canalina per cavi laterale per sigillarla. D-Link DCS-4802E Quick Installation Guide...
  • Seite 55 DCS-37-3 utilizzando il set di fori di montaggio contrassegnati B. Rimuovere la copertura interna e regolare l’angolo e la rotazione della videocamera secondo necessità, quindi rimontare la copertura interna in posizione. Riavvitare la cupola esterna. D-Link DCS-4802E Quick Installation Guide...
  • Seite 56 Spellare il cavo Ethernet e inserirlo nel connettore impermeabile, come illustrato in figura, quindi crimpare uno spinotto RJ-45 sul cavo. Collegare lo spinotto RJ-45 al connettore Ethernet, quindi avvitare il connettore impermeabile a quello Ethernet ruotandolo di mezzo giro in senso orario. D-Link DCS-4802E Quick Installation Guide...

  • Seite 57: Ulteriori Informazioni

    Ulteriori informazioni Per maggiori informazioni e dettagli sul prodotto, visitare il sito Web all'indirizzo http://www.dlink.com. Termini di garanzia Per informazioni sulla garanzia nel proprio paese, visitare il sito http://warranty.dlink.com/. D-Link DCS-4802E Quick Installation Guide...

  • Seite 58: Комплект Поставки

    информации по настройке камеры, пожалуйста, обратитесь к руководству пользователя на CD-диске из комплекта поставки или через Web-сайт D-Link. Комплект поставки ƒ Внешняя купольная сетевая 2 МП Full HD-камера DCS-4802E с поддержкой PoE и ночной съемки ƒ Водонепроницаемый коннектор для кабеля ƒ Резиновая заглушка для разъема питания...
  • Seite 59 камеры Разъем для подключения 12 В / 1,5 А адаптера питания (адаптер не входит в комплект поставки) Ethernet-разъем Разъем RJ-45 для подключения Ethernet-кабеля, а также для подачи питания камеры по технологии Power over Ethernet (PoE) D-Link DCS-4802E Quick Installation Guide...

  • Seite 60: Подключение Камеры

    Подключение камеры Подача питания на DCS-4802E осуществляется 2 разными способами: через PoE (Power over Ethernet) или через адаптер питания. Подача питания на камеру через PoE (класс 2): Подключите Ethernet-кабель к Ethernet-разъему на камере и к PoE-коммутатору или PoE-инжектору. Подача питания на камеру через адаптер питания...
  • Seite 61 Настройка с помощью Мастера установки Вставьте компакт-диск для DCS-4802E в привод CD-ROM, чтобы начать установку. Если на компьютере отключена функция автозапуска или запуск не произошел автоматически, нажмите Пуск > Выполнить, введите D:\autorun.exe (где D: - имя привода CD-ROM) и нажмите Enter.
  • Seite 62 Подождите несколько минут для сохранения настроек и нажмите кнопку Restart. Просмотр изображения камеры через Web-браузер Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE). Выберите камеру и нажмите кнопку Link для доступа к Web-настройкам.

  • Seite 63: Монтаж Камеры

    Используйте входящие в комплект поставки винты для крепления камеры к стене или на потолок. Прикрепите крышку основания камеры, выровняв канал по соответствующей отметке на основании камеры. Затем поверните крышку основания камеры по часовой стрелке до щелчка. D-Link DCS-4802E Quick Installation Guide...
  • Seite 64 камеры к DCS-37-1. Отрегулируйте положение камеры. Затем прикрепите к камере крышку основания и поверните ее по часовой стрелке для фиксации. Если кабели прокладываются в стене, установите резиновую заглушку в канал для кабелей на нижней части кронштейна. D-Link DCS-4802E Quick Installation Guide...
  • Seite 65 крепления камеры к DCS-37-2. Отрегулируйте положение камеры. Затем прикрепите к камере крышку основания и поверните ее по часовой стрелке для фиксации. Если кабели прокладываются в стене, установите резиновую заглушку в канал для кабелей на боковой части кронштейна. D-Link DCS-4802E Quick Installation Guide...
  • Seite 66 кабельный канал на DCS-37-3. Используйте монтажные отверстия и входящие B комплект поставки винты для крепления камеры к DCS-37-3. Снимите внутреннюю крышку камеры. Отрегулируйте положение объектива, после чего установите внутреннюю крышку на место. Установите защитную крышку камеры. D-Link DCS-4802E Quick Installation Guide...
  • Seite 67 разъем RJ-45, как показано на рисунке. Протяните Ethernet-кабель через водонепроницаемый коннектор, как показано на рисунке. Далее вставьте кабель в коннектор RJ-45 и обожмите. Соедините коннектор с разъемом RJ-45. Закрутите водонепроницаемый коннектор, повернув его приблизительно на пол-оборота по часовой стрелке. D-Link DCS-4802E Quick Installation Guide...
  • Seite 68 используйте входящую в комплект поставки резиновую заглушку для разъема питания. Если подача питания на камеру осуществляется с помощью адаптера питания (не входит в комплект поставки), используйте специальную ленту для герметизации с целью предотвращения попадания влаги на соединение. D-Link DCS-4802E Quick Installation Guide...

  • Seite 69: Технические Характеристики

    4:3 - 1440 x 1080, 1280 x 960, видео 448, 640 x 360 до 30 кадров/с 1024 x 768, 800 x 592, 640 x 480 до 30 кадров/с Интерфейсы Порт 10/100 BASE-TX Fast Ethernet Поддержка 802.3af класс 2 для внешних (PoE) устройств D-Link DCS-4802E Quick Installation Guide...
  • Seite 70 7 или выше Функции ПО Удаленное управление/ Поддержка всех функций D-ViewCam™ контроль: до 32 камер управления, доступных в Web- Просмотр изображений с 32 интерфейсе камер на одном экране Опции записи по срабатыванию датчика, по расписанию или вручную D-Link DCS-4802E Quick Installation Guide...
  • Seite 71 Потребляемая мощность Рабочая: от -30° до 50°C Температура Хранения: от -20° до 70°C При эксплуатации: от 20% до Влажность При хранении: от 5% до 95% 80% (без конденсата) (без конденсата) Сертификаты CE LVD C-Tick Размеры D-Link DCS-4802E Quick Installation Guide...
  • Seite 72 Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме...

  • Seite 73: Guia De Instalação Rápida

    Guia de Instalação Rápida Este guia de instalação fornece instruções básicas para instalar a DCS-4802E em sua rede. Para informações adicionais sobre como utilizar a câmera, por favor verifique o Manual do Usuário, que está disponível no CD incluso nesta embalagem, ou pode ser obtido do site de suporte da D-link Conteúdo da embalagem...
  • Seite 74 Conector de Energia câmera Conecta a um adaptador de energia de 12 V/ 1.5 A opcional (não incluso) Tomada Ethernet Conector RJ-45 para Ethernet que pose ser utilizado para ligar a câmera utilizando Energia por Ethernet(PoE) D-Link DCS-4802E Quick Installation Guide...
  • Seite 75 Conectando a câmera Você pode ligar a câmera DCS-4802E de dois modos: Energia por Ethernet(PoE) ou com um adaptador de energia. Ligando a câmera utilizando PoE (Classe 2): Conecte um cabo Ethernet à tomada de Ethernet da câmera. Conecte a outra ponta do cabo em seu Switch PoE ou Adaptador PoE.
  • Seite 76 Configurando a câmera Insira o CD da DCS-4802E em seu drive de CD-ROM do seu computador, para iniciar a instalação. Se a função Autorun de seu computador estiver desabilitada ou se o Launcher D-link não iniciar automaticamente, clique no botão Iniciar e digite D:\autorun.exe (onde D: representa a letra de seu drive de CD-ROM) e pressione Enter.
  • Seite 77 Reinicializar Visualizando sua câmera pelo Navegador Web Clique no ícone Assistente de configuração SE D-Link que foi criado no menu Iniciar do Windows (Iniciar > D-Link > Assistente de Configuração SE) Selecione a câmera e clique em Link para acessar a configuração web.

  • Seite 78: Instruções De Instalação

    Coloque o protetor de base da câmera alinhado com o duto de cabos com a marcação da base da câmera, então gire o protetor da base da câmera no sentido horário até estalar. D-Link DCS-4802E Quick Installation Guide...
  • Seite 79 Se você estiver passando os cabos da câmera através da parede, coloque a tampa de borracha no canal a cabo inferior para selá-lo. D-Link DCS-4802E Quick Installation Guide...
  • Seite 80 Se você estiver passando os cabos da câmera através da parede, coloque a tampa de borracha no canal a cabo um lado para selá-lo. D-Link DCS-4802E Quick Installation Guide...
  • Seite 81 B. Remova a capa de proteção e ajuste o ângulo e rotação da câmera conforme desejado, então recoloque a proteção de volta ao local de origem. Fixe a capa de proteção da câmera. D-Link DCS-4802E Quick Installation Guide...
  • Seite 82 Retire o plugue do cabo Ethernet pelo conector impermeável como apresentado, e então crave um plugue RJ-45 no cabo. Conecte o plugue RJ-45 no conector Ethernet, e então parafuse o conector impermeável ao conector Ethernet girando-o por meia volta no sentido horário. D-Link DCS-4802E Quick Installation Guide...

  • Seite 83: Informações Adicionais

    Informações adicionais Visite http://www.dlink.com.br para obter informações e ajuda adicional disponíveis online Informações de garantia Por favor, visite http://www.dlink.com.br/landingPages/garantia/ para informações de garantia na sua região D-Link DCS-4802E Quick Installation Guide...
  • Seite 84 快速安裝指南 本安裝指南說明DCS-4802E網路攝影機的基本網路安裝。欲取得更多 攝影機使用資訊，請參考光碟收錄的產品使用手冊，或是從D-Link技術 支援網站下載該手冊。 包裝內容 ƒ DCS-4802E Full HD室外型PoE網路攝影機 ƒ ƒ 網路線防水接頭 ƒ ƒ 橡膠電源接頭 ƒ ƒ 壁掛配件 ƒ ƒ 光碟(收錄使用手冊與安裝程式) ƒ ƒ 快速安裝指南 上述物品有任何短缺時，請聯絡經銷商。 安全須知： 本產品須由具備持相關證照的技術人員安裝，以符合地方法規及避免產 品保固失效。 中 文 D-Link DCS-4802E Quick Installation Guide...
  • Seite 85 硬體概要 光源偵測器 偵測照明狀況 IR指示燈 在低光源環境提供照明 Reset孔 將攝影機設定恢復至出廠預 設值 攝影機鏡頭 攝影機底蓋 電源接頭 連接至選用12V/1.5A 電源轉接器(未附) 乙太網路接頭 RJ-45乙太網路連接頭，亦能利用乙太 網路供電(PoE)方式供電至攝影機 中 文 D-Link DCS-4802E Quick Installation Guide...
  • Seite 86 連接攝影機 DCS-4802E供電方式有二：一是乙太網路供電(PoE)，一是使用電源轉 接器。 使用PoE供電至攝影機(Class 2)： 將乙太網路線一端接至攝影機乙太網路接頭，另一端則接至PoE開關 或PoE電源供應器。 使用電源轉接器(未附)供電至攝影機： 將12V/1.5A電源轉接器接至電源接頭。 中 將乙太網路線一端接至攝影機乙太網路接頭，另一端則接至網路。 文 D-Link DCS-4802E Quick Installation Guide...
  • Seite 87 使用精靈來設定攝影機 將隨附光碟放入電腦光碟機開始執行安裝。電腦自動執行功能已經 停用或D-Link Launcher無法自動執行時，請點選開始鈕且輸入「D:\ autorun.exe」(D代表光碟機磁槽代號)，再按下「Enter」。 點選「Setup Wizard」，依說明開始安裝設定 精靈。 點選Windows開始選單的「D-Link Setup Wizard SE」圖示(開始 > D-Link > Setup Wizard SE)。 設定精靈將出現且顯示攝影機的MAC位址及IP 位址。網路裝有DHCP伺服器時，將顯示有效 IP位址。網路未裝DHCP伺服器時，則顯示攝 影機預設靜態IP位址192.168.0.20。 選擇攝影機後，再點選「Wizard」鈕繼續進行。 輸入管理員(Admin)帳號和密碼。首次登入時， 預設管理員帳號為「admin」無密碼。 中 欲更改攝影機管理員帳號和密碼時，請勾選核 取方塊，並輸入欲使用的新帳號及密碼。 文 點選「Next」繼續下一步驟。 欲讓攝影機從DHCP伺服器(例如路由器)自動取 得IP位址時，請選擇「DHCP」。欲手動輸入 攝影機IP設定時，請選擇「Static IP」。 點選「Next」繼續下一步驟。 D-Link DCS-4802E Quick Installation Guide...
  • Seite 88 先確認設定正確無誤後，點選「Restart」來重 新啟動攝影機。 透過網路瀏覽器來觀看攝影機影像 點選Windows開始選單的「D-Link Setup Wizard SE」圖示 (開始 > D-Link > Setup Wizard SE)。 選擇攝影機且點選「Link」連結網路設定介面。 設定精靈將自動以攝影機IP位址來開啟網路瀏 覽器。 輸入使用者帳號(預設為admin)與密碼(預設為 空白)。點選「OK」繼續下一步驟。 中 文 畫面上將顯示攝影機即時影像，此時可選擇影 像設定檔來觀看或操作攝影機。欲取得更多 網路設定相關資訊，請參考包裝隨附光碟或 D-Link網站提供的使用手冊。 D-Link DCS-4802E Quick Installation Guide...
  • Seite 89 壁掛方式 強烈建議在壁掛攝影機前，先完成所有設定與測試。 將定位貼紙黏貼至欲安裝攝影機的位置。 使用6公釐鑽頭鑽出約25mm深的孔，然後將壁 錨插入孔內。 欲將攝影機線材穿入牆壁或天花板時，請在中 央鑽孔並拉線穿壁。若沒有，則在安裝於牆壁 或天花板後，將攝影機線材引導至底座線槽。 使用包裝隨附螺絲，將攝影機安裝至牆壁或天 花板。 中 文 依攝影機底座記號排列線槽，接著裝上攝影機 底座蓋後，再以順時鐘方向轉動攝影機底座鎖 定。 D-Link DCS-4802E Quick Installation Guide...
  • Seite 90 使用DCS-37-1安裝(依需求) 將DCS-37-1安裝貼紙貼在欲設置的位置，接著 使用6公釐鑽頭，在安裝貼紙所標示的螺絲孔位 上鑽出25公釐深的孔，將壁錨支撐螺絲塞入孔 中。(若需要從牆的另一端進行配線，請在安裝 貼紙上所標示的配線孔位上鑽出一個配線孔道) 使用隨附螺絲將DCS-37-1定在壁面。 將攝影機底座蓋取下 將攝影機的線從DCS-37-1後方或底部的配 線孔道穿出。使用隨附螺絲將攝影機固定在 DCS-37-1上標示B的螺絲孔位。 依需求來調整攝影機角度，接著將攝影機底座 中 蓋依順時鐘方向旋轉鎖回。 文 若是從牆的另一端進行配線，請將橡皮塞塞入 底部的配線孔道。 D-Link DCS-4802E Quick Installation Guide...
  • Seite 91 使用DCS-37-2安裝(依需求) 將DCS-37-2安裝貼紙貼在欲設置的位置，接著 使用6公釐鑽頭，在安裝貼紙所標示的螺絲孔位 上鑽出25公釐深的孔，將壁錨支撐螺絲塞入孔 中。(若需要從牆的另一端進行配線，請在安裝 貼紙上所標示的配線孔位上鑽出一個配線孔道) 使用隨附螺絲將DCS-37-2定在壁面。 將攝影機底座蓋取下 將攝影機的線從DCS-37-2後方或底部的配 線孔道穿出。使用隨附螺絲將攝影機固定在 DCS-37-2上標示B的螺絲孔位。 依需求來調整攝影機角度，接著將攝影機底座 蓋依順時鐘方向旋轉鎖回。 中 文 若是從牆的另一端進行配線，請將橡皮塞塞入 底部的配線孔道。 D-Link DCS-4802E Quick Installation Guide...
  • Seite 92 使用DCS-37-3安裝(依需求) 將DCS-37-3安裝貼紙貼在欲設置的位置，接著使用6 公釐鑽頭，在安裝貼紙所標示的螺絲孔位上鑽出25 公釐深的孔，將壁錨支撐螺絲塞入孔中。(若需要從 牆的另一端進行配線，請在安裝貼紙上所標示的配線 孔位上鑽出一個配線孔道) 使用隨附螺絲將DCS-37-3定在壁面。 將攝影機底座蓋取下 將攝影機配線從DCS-37-3的配線孔道穿出。使用隨 附螺絲將攝影機固定在DCS-37-3上標示B的螺絲孔 位。 取下攝影機內蓋，依需求來調整攝影機角度，接著將 攝影機內蓋裝回。 裝上攝影機蓋 中 文 D-Link DCS-4802E Quick Installation Guide...
  • Seite 93 防水安裝方式 請依照下列指示進行攝影機防水安裝，此程序需要乙太網路線(圓線)、 壓線鉗及RJ-45插頭。 依圖示將墊圈放置在乙太網路線接頭底座周 圍。 依圖示將乙太網路線穿過防水接頭，再使用壓 線鉗將RJ-45插頭壓至線材。 中 文 將RJ-45插頭插入乙太網路接頭，再以順時針方 向轉約半圈，將防水接頭鎖至乙太網路接頭。 D-Link DCS-4802E Quick Installation Guide...
  • Seite 94 請以順時針方向轉動防水接頭後方，直到乙太 網路線周圍密封為止。 使用PoE供電攝影機時，將包裝隨附的橡膠電 源接頭，插入電源接孔。 使用電源轉接器(未附)供電攝影機時，用防水膠 帶重疊纏繞連接處。 中 文 其他資訊 請造訪本公司網站http://www.dlink.com取得更多產品相關資訊與協助。 保固資訊 請造訪本公司網站http://warranty.dlink.com/瞭解當地提供之保固資訊。 D-Link DCS-4802E Quick Installation Guide...

  • Seite 95: Isi Kemasan

    Panduan Instalasi Cepat Panduan instalasi ini memberikan petunjuk dasar untuk menginstal DCS-4802E pada jaringan Anda. Untuk informasi tambahan tentang cara menggunakan kamera, silakan lihat Manual Pengguna, yang tersedia pada CD yang disertakan dalam paket ini, atau Anda dapat men-download dari situs web dukungan D-Link.
  • Seite 96 Lensa Kamera Cover dasar kamera Konektor Daya Menghubungkan ke adaptor daya 12 V / 1.5 A (tidak termasuk) Jack Ethernet Konektor Ethernet RJ-45 yang juga dapat digunakan untuk menyalakan daya melalui Power over Ethernet (PoE) D-Link DCS-4802E Quick Installation Guide...

  • Seite 97: Menghubungkan Ke Kamera

    Menghubungkan ke Kamera Anda dapat menyalakan DCS-4802E dengan dua cara yang berbeda: Power over Ethernet (PoE) atau dengan adaptor daya. Menyalakan kamera menggunakan PoE (Kelas 2): Hubungkan kabel Ethernet ke jack Ethernet pada kamera. Sambungkan ujung kabel ke switch PoE atau PoE injector.
  • Seite 98 Masukkan CD DCS-4802E ke dalam CD-ROM komputer Anda untuk memulai instalasi. Jika fungsi Autorun pada komputer Anda dinonaktifkan, atau jika D-Link Launcher tidak memulai secara otomatis, klik tombol Start dan ketik D:\ autorun.exe (di mana D: mewakili huruf drive dari drive CD-ROM Anda) dan tekan enter.
  • Seite 99 Luangkan waktu sejenak untuk mengkonfirmasi pengaturan Anda dan klik Restart. Melihat Camera Anda melalui Web Browser Klik pada ikon D-Link Setup Wizard SE yang terbuat pada menu Start Windows Anda (Start> D-Link> Setup Wizard SE). Pilih kamera dan klik Link untuk mengakses konfigurasi web.
  • Seite 100 Gunakan sekrup yang disediakan untuk memasang kamera ke dinding atau langit-langit. Pasang penutup dasar kamera dengan cara mensejajarkan alur kabel dengan tanda pada dasar kamera, kemudian putar penutup bawah kamera searah jarum jam sampai terkunci. D-Link DCS-4802E Quick Installation Guide...
  • Seite 101 Atur sudut kamera yang diinginkan, kemudian masukkan kembali penutup kamera dan putar searah jarum jam untuk menguncinya di tempat. Jika Anda melewati kabel kamera melalui dinding, tempatkan stopper karet ke dalam saluran kabel bawah untuk menutup itu. D-Link DCS-4802E Quick Installation Guide...
  • Seite 102 Atur sudut kamera yang diinginkan, kemudian masukkan kembali penutup kamera dan putar searah jarum jam untuk menguncinya di tempat. Jika Anda melewati kabel kamera melalui dinding, tempatkan stopper karet ke dalam saluran kabel bawah untuk menutup itu. D-Link DCS-4802E Quick Installation Guide...
  • Seite 103 DCS-37-3. Gunakan sekrup yang disediakan untuk memasang kamera ke DCS-37-3 menggunakan set lubang pemasangan yang ditandai B. Lepaskan pelindung dalam dan sesuaikan sudut dan rotasi kamera sesuai yang diinginkan, kemudian kembalikan pelindung ke posisi semula. Pasang pelindung kamera. D-Link DCS-4802E Quick Installation Guide...
  • Seite 104 Kabel Ethernet dialurkan melalui konektor tahan air seperti yang ditunjukkan, kemudian crimp konektor RJ-45 ke kabel. Hubungkan konektor RJ-45 ke konektor Ethernet, kemudian sekrup konektor yang tahan air ke konektor Ethernet dengan memutarnya searah jarum jam setengah-turn. D-Link DCS-4802E Quick Installation Guide...
  • Seite 105 Informasi Tambahan Bantuan tambahan dan informasi produk juga tersedia secara online di http://www.dlink.com. Informasi garansi Silahkan kunjungi http://warranty.dlink.com/ untuk informasi garansi di wilayah Anda. D-Link DCS-4802E Quick Installation Guide...
  • Seite 106 Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. 警告使用者: 此為甲類的資訊技術設備，在居住環境中使用時，可能會造成射頻擾動，在這種情況下， 使用者會被要求採取某些適當的對策。 CE EMI Class A Warning This equipment is compliant with Class A of CISPR 32. In a residential environment this equipment may cause radio interference. D-Link DCS-4802E Quick Installation Guide...
  • Seite 107 Innovation, Science and Economic Development Canada (ISED) Statement: This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. D-Link DCS-4802E Quick Installation Guide...

  • Seite 108: Safety Instructions

    été spécifiquement conçu pour une application extérieure. • Éloignez le produit des radiateurs et autres sources de chaleur. • Débranchez toujours le produit de l’alimentation avant de le nettoyer et utilisez uniquement un chiffon sec non pelucheux. D-Link DCS-4802E Quick Installation Guide...

  • Seite 109: Instrucciones De Seguridad

    • Houd het product uit de buurt van radiators en andere warmtebronnen. • U dient het product steeds los te koppelen van de stroom voordat u het reinigt en gebruik uitsluitend een droge pluisvrije doek D-Link DCS-4802E Quick Installation Guide...
