PanelView 600 Terminals 31

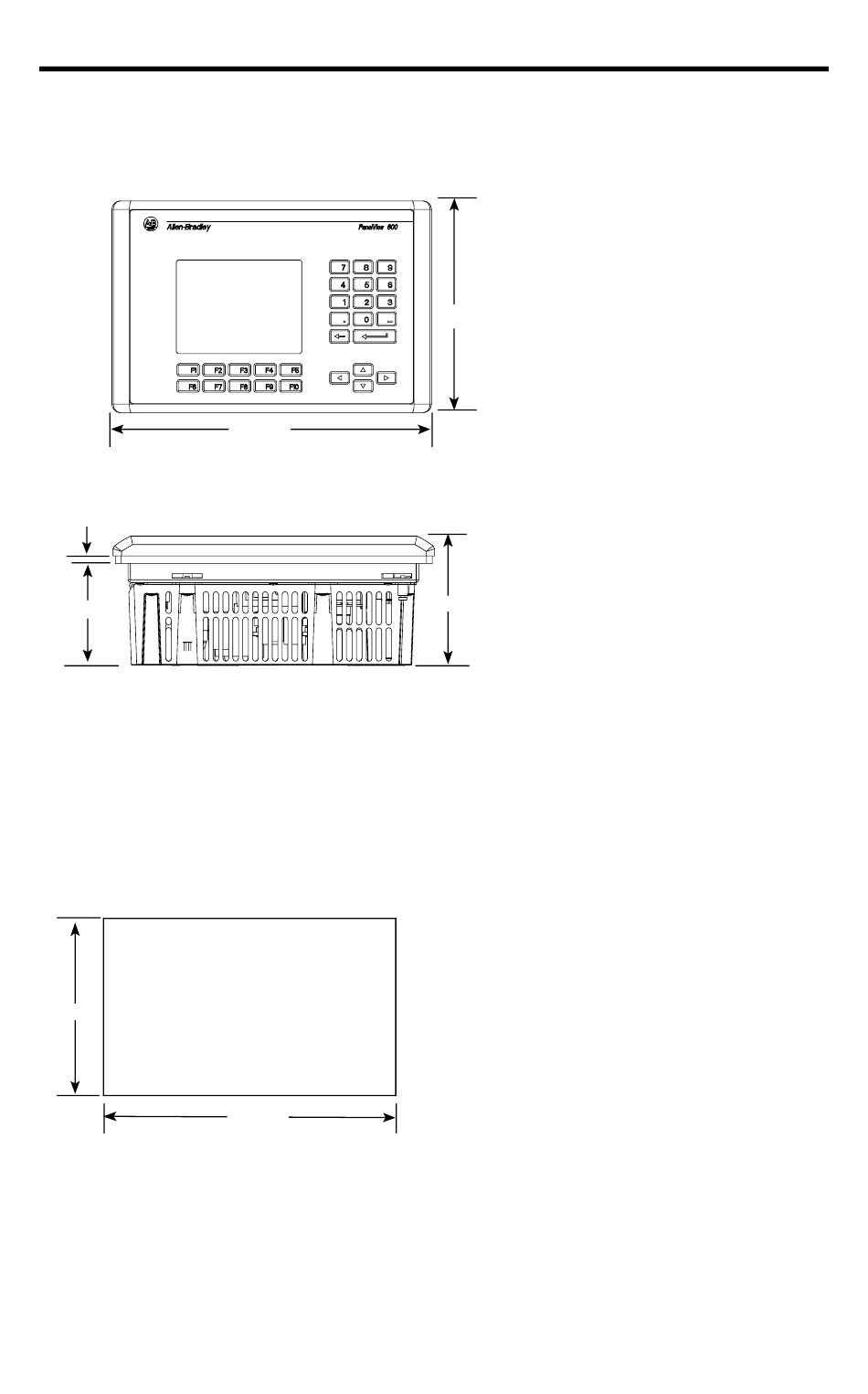

Montageabmessungen

192 mm
290 mm
Oberansicht
6,9 mm
116 mm
91 mm
Ausschnittmaße
Benutzen Sie die Orginal-Schablone, die mit dem Terminal geliefert wird, um die
Ausschnittmaße aufzuzeichnen. Die untere Abbildung zeigt eine reduzierte
Schablone mit den Abmessungen.
PanelView 600 Terminals
Empfohlene Maße für den
167 mm Paneelausschnitt
264 mm
41061-004-01(D)
