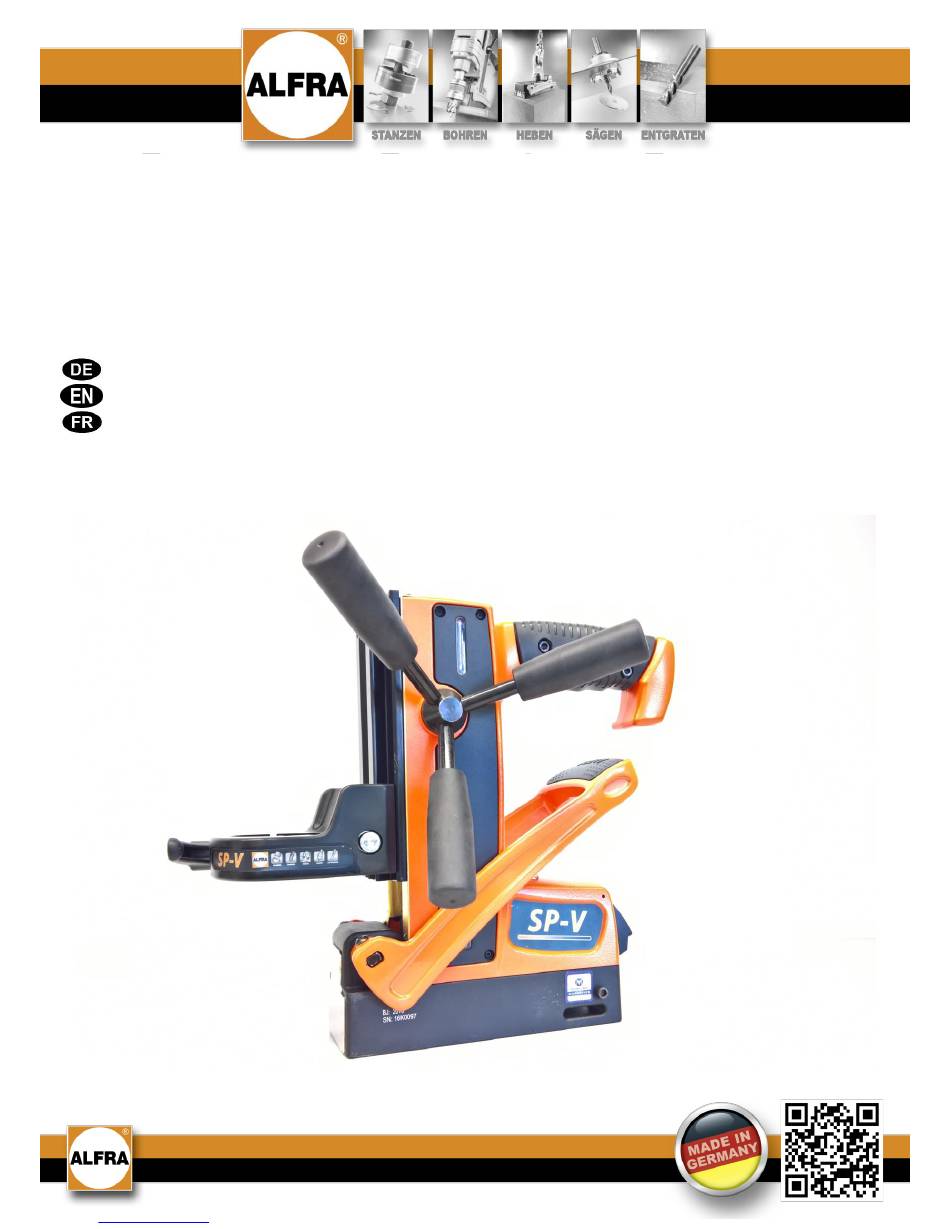

Bedienungsanleitung / Operation manual /
Mode d'emploi
ALFRA ROTABEST SP-V
Universal-Magnetbohrständer mit Eurobund-Aufnahme
Universal Magnetic Drill Stand with Euro Collar Clamp
Support de perceuse à socle magnétique universel avec mandrin Euro collet
Art.-Nr. 18343 / Prod.-No.18343 / N° art.18343
Downloaded from
www.Manualslib.com
manuals search engine
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ALFRA ROTABEST SP-V

Inhaltszusammenfassung für ALFRA ROTABEST SP-V

  • Seite 1 Bedienungsanleitung / Operation manual / Mode d‘emploi ALFRA ROTABEST SP-V Universal-Magnetbohrständer mit Eurobund-Aufnahme Universal Magnetic Drill Stand with Euro Collar Clamp Support de perceuse à socle magnétique universel avec mandrin Euro collet Art.-Nr. 18343 / Prod.-No.18343 / N° art.18343 Downloaded from www.Manualslib.com...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise, Bestimmungsgemäße Verwendung Technische Daten, Verfügbares Zubehör Gerätebeschreibung Inbetriebnahme Besonderheiten im Umgang mit schaltbaren Permanentmagneten Wartung und Inspektion EG-Konformitätserklärung Vor Inbetriebnahme Bedienungsanleitung lesen und aufbewahren! Contents Safety Instructions, Proper Use Technical Data, Available Accessories Description Start-up Special Information on Handling Switchable Permanent Magnets Maintenance and Inspection CE Declaration of Conformity Before use read and save these instructions!

  • Seite 3: Sicherheitshinweise, Bestimmungsgemäße Verwendung

    Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können. Sicherheitshinweise Beim Arbeiten mit dieser Maschine entstehen durch unsachgemäße Handhabung und/oder schlechte Wartung beträchtliche Gefahren, die zur Zerstörung der Maschine und zu schweren Unfällen mit erheblichen körperlichen...

  • Seite 4: Technische Daten, Verfügbares Zubehör

    Bestimmungsgemäße Verwendung Dieser Magnetbohrständer mit einer Eurobund-Aufnahme (Ø 43 mm) und einem schaltbarem ALFRA TML-Permanentmagneten, ist zur Aufnahme von kabelgebundenen, netzbetriebenen Bohrmaschinen bestimmt. In Kombination mit einer Bohrmaschine ist der Magnetständer zum Bohren mit Kern- oder Vollbohrern auf ferromagnetischen Werkstücken bestimmt. Er darf ausschließlich in trockener und wettergeschützter Umgebung verwendet werden.

  • Seite 5: Gerätebeschreibung

    Gerätebeschreibung Der Magnetbohrständer kann durch den eingebauten mechanisch schaltbaren TML-Permanentmagneten (D) an ferromagnetischen Werkstücken befestigt werden. Hierfür muss der Hebel des Magneten (G) herunter gedrückt werden und die Sicherheitslasche (F) korrekt einrasten. Eine sich selbst justierende Schwalbenschwanzführung (C), an der der Spannhals (A) befestigt ist, kann über das Drehkreuz (H) in der Höhe verstellt werden. An diesem Spannhals (Ø...

  • Seite 6: Inbetriebnahme

    Inbetriebnahme Sie erhalten einen vollständig montierten Magnetbohrständer sowie eine detaillierte Bedienungsanleitung. Bitte prüfen Sie bei Erhalt der Ware deren Zustand auf mögliche Transportschäden und den Lieferumfang auf Vollständigkeit. Wenden Sie sich bei Problemen bitte umgehend an den Hersteller. Vor dem ersten Gebrauch unbedingt die Bedienungsanleitung lesen! Zuerst Schnellspannhebel öffnen und die Bohrmaschine möglichst vollständig in die Aufnahme einsetzen.

  • Seite 7: Besonderheiten Im Umgang Mit Schaltbaren Permanentmagneten

    Haftkraft eine hohe Materialstärke von mehr als 25 mm. Das kompakte Magnetfeld der TML-Magneten aus dem Hause ALFRA ähnelt einer Flachwurzel und erreicht die maximale Haftkraft schon bei geringen Materialstärken, sodass auch auf dünnen Blechen ab 3-4 mm mit ausreichender Haftkraft gebohrt werden kann.

  • Seite 8: Wartung Und Inspektion

    Markierungen und Hinweisschilder des Magnetbohrständers auf Lesbarkeit und Beschädigung prüfen. Bei Bedarf ersetzen.  alle Gleitflächen reinigen, erneut ölen und die Vorspannung des Schlittens einstellen Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. Nur Original-ALFRA-Ersatzteile verwenden. Downloaded from www.Manualslib.com manuals search engine...

  • Seite 9: Eg-Konformitätserklärung

    EG-Konformitätserklärung Hiermit erklären wir, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim dass der Universal-Magnetbohrständer ALFRA Rotabest SP-V folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Folgende Normen oder normative Dokumente wurden angewandt: Sicherheit von Maschinen: DIN EN ISO 12100:2011 Bevollmächtigt für die Zusammenstellung der Unterlagen: Alfra GmbH 2.
  • Seite 24 Stand 04/2017 Alfra GmbH • 2. Industriestraße 10 • DE-68766 Hockenheim • Tel.: +49 (0) 62 05/30 51-0 Fax: +49 (0) 62 05/30 51-150 • Internet: www.alfra.de • E-Mail: info@alfra.de Downloaded from www.Manualslib.com manuals search engine...
