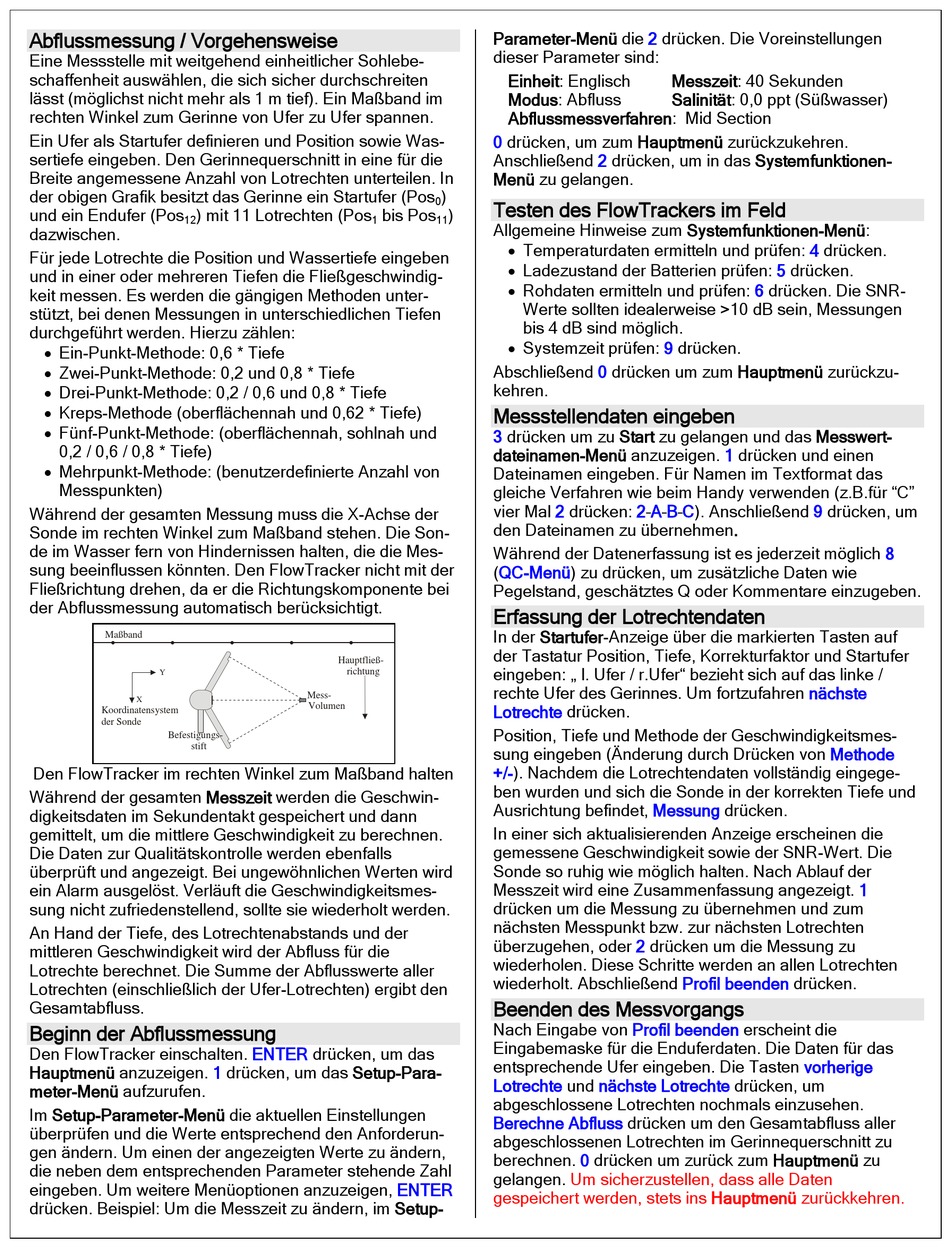

SonTek FlowTracker Kurzanleitung Seite 2

Abflussmessung / Vorgehensweise
Eine Messstelle mit weitgehend einheitlicher Sohlebe-
schaffenheit auswählen, die sich sicher durchschreiten
lässt (möglichst nicht mehr als 1 m tief). Ein Maßband im
rechten Winkel zum Gerinne von Ufer zu Ufer spannen.
Ein Ufer als Startufer definieren und Position sowie Was-
sertiefe eingeben. Den Gerinnequerschnitt in eine für die
Breite angemessene Anzahl von Lotrechten unterteilen. In
der obigen Grafik besitzt das Gerinne ein Startufer (Pos
und ein Endufer (Pos ) mit 11 Lotrechten (Pos
12
dazwischen.
Für jede Lotrechte die Position und Wassertiefe eingeben
und in einer oder mehreren Tiefen die Fließgeschwindig-
keit messen. Es werden die gängigen Methoden unter-
stützt, bei denen Messungen in unterschiedlichen Tiefen
durchgeführt werden. Hierzu zählen:
 Ein-Punkt-Methode: 0,6 * Tiefe
 Zwei-Punkt-Methode: 0,2 und 0,8 * Tiefe
 Drei-Punkt-Methode: 0,2 / 0,6 und 0,8 * Tiefe
 Kreps-Methode (oberflächennah und 0,62 * Tiefe)
 Fünf-Punkt-Methode: (oberflächennah, sohlnah und
0,2 / 0,6 / 0,8 * Tiefe)
 Mehrpunkt-Methode: (benutzerdefinierte Anzahl von
Messpunkten)
Während der gesamten Messung muss die X-Achse der
Sonde im rechten Winkel zum Maßband stehen. Die Son-
de im Wasser fern von Hindernissen halten, die die Mes-
sung beeinflussen könnten. Den FlowTracker nicht mit der
Fließrichtung drehen, da er die Richtungskomponente bei
der Abflussmessung automatisch berücksichtigt.
Maßband
Y
X
Koordinatensystem
der Sonde
Befestigungs-
stift
Den FlowTracker im rechten Winkel zum Maßband halten
Während der gesamten Messzeit werden die Geschwin-
digkeitsdaten im Sekundentakt gespeichert und dann
gemittelt, um die mittlere Geschwindigkeit zu berechnen.
Die Daten zur Qualitätskontrolle werden ebenfalls
überprüft und angezeigt. Bei ungewöhnlichen Werten wird
ein Alarm ausgelöst. Verläuft die Geschwindigkeitsmes-
sung nicht zufriedenstellend, sollte sie wiederholt werden.
An Hand der Tiefe, des Lotrechtenabstands und der
mittleren Geschwindigkeit wird der Abfluss für die
Lotrechte berechnet. Die Summe der Abflusswerte aller
Lotrechten (einschließlich der Ufer-Lotrechten) ergibt den
Gesamtabfluss.
Beginn der Abflussmessung
Den FlowTracker einschalten.
Hauptmenü anzuzeigen.
meter-Menü aufzurufen.
Im Setup-Parameter-Menü die aktuellen Einstellungen
überprüfen und die Werte entsprechend den Anforderun-
gen ändern. Um einen der angezeigten Werte zu ändern,
die neben dem entsprechenden Parameter stehende Zahl
eingeben. Um weitere Menüoptionen anzuzeigen,
drücken. Beispiel: Um die Messzeit zu ändern, im Setup-
bis Pos
1
Hauptfließ-
richtung
Mess-
Volumen
ENTER drücken, um das
1 drücken, um das Setup-Para-
Parameter-Menü die
dieser Parameter sind:
Einheit: Englisch
Modus: Abfluss
Abflussmessverfahren: Mid Section
0 drücken, um zum Hauptmenü zurückzukehren.
Anschließend
Menü zu gelangen.
)
0
Testen des FlowTrackers im Feld
)
11
Allgemeine Hinweise zum Systemfunktionen-Menü:
 Temperaturdaten ermitteln und prüfen:
 Ladezustand der Batterien prüfen:
 Rohdaten ermitteln und prüfen:
Werte sollten idealerweise >10 dB sein, Messungen
bis 4 dB sind möglich.
 Systemzeit prüfen:
Abschließend
kehren.
Messstellendaten eingeben
3 drücken um zu Start zu gelangen und das Messwert-
dateinamen-Menü anzuzeigen.
Dateinamen eingeben. Für Namen im Textformat das
gleiche Verfahren wie beim Handy verwenden (z.B.für "C"
vier Mal 2 drücken: 2–A–B–C). Anschließend
den Dateinamen zu übernehmen.
Während der Datenerfassung ist es jederzeit möglich
(QC-Menü) zu drücken, um zusätzliche Daten wie
Pegelstand, geschätztes Q oder Kommentare einzugeben.
Erfassung der Lotrechtendaten
In der Startufer-Anzeige über die markierten Tasten auf
der Tastatur Position, Tiefe, Korrekturfaktor und Startufer
eingeben: „ l. Ufer / r.Ufer" bezieht sich auf das linke /
rechte Ufer des Gerinnes. Um fortzufahren
Lotrechte drücken.
Position, Tiefe und Methode der Geschwindigkeitsmes-
sung eingeben (Änderung durch Drücken von
+/-). Nachdem die Lotrechtendaten vollständig eingege-
ben wurden und sich die Sonde in der korrekten Tiefe und
Ausrichtung befindet,
In einer sich aktualisierenden Anzeige erscheinen die
gemessene Geschwindigkeit sowie der SNR-Wert. Die
Sonde so ruhig wie möglich halten. Nach Ablauf der
Messzeit wird eine Zusammenfassung angezeigt.
drücken um die Messung zu übernehmen und zum
nächsten Messpunkt bzw. zur nächsten Lotrechten
überzugehen, oder
wiederholen. Diese Schritte werden an allen Lotrechten
wiederholt. Abschließend
Beenden des Messvorgangs
Nach Eingabe von
Eingabemaske für die Enduferdaten. Die Daten für das
entsprechende Ufer eingeben. Die Tasten
Lotrechte und
abgeschlossene Lotrechten nochmals einzusehen.
Berechne Abfluss
abgeschlossenen Lotrechten im Gerinnequerschnitt zu
berechnen.
gelangen. Um sicherzustellen, dass alle Daten
ENTER
gespeichert werden, stets ins Hauptmenü zurückkehren.
2 drücken. Die Voreinstellungen
Messzeit: 40 Sekunden
Salinität: 0,0 ppt (Süßwasser)
2 drücken, um in das Systemfunktionen-
6
9 drücken.
0 drücken um zum Hauptmenü zurückzu-
1 drücken und einen
Messung drücken.
2 drücken um die Messung zu
Profil beenden
Profil beenden erscheint die
nächste Lotrechte drücken, um
drücken um den Gesamtabfluss aller
0 drücken um zurück zum Hauptmenü zu
4 drücken.
5 drücken.
drücken. Die SNR-
9 drücken, um
8
nächste
Methode
1
drücken.
vorherige
