Unitec PROFI Installations- Und Bedienungsanleitung Seite 12

Glatte Oberfläche
Kabel-
durchbruch

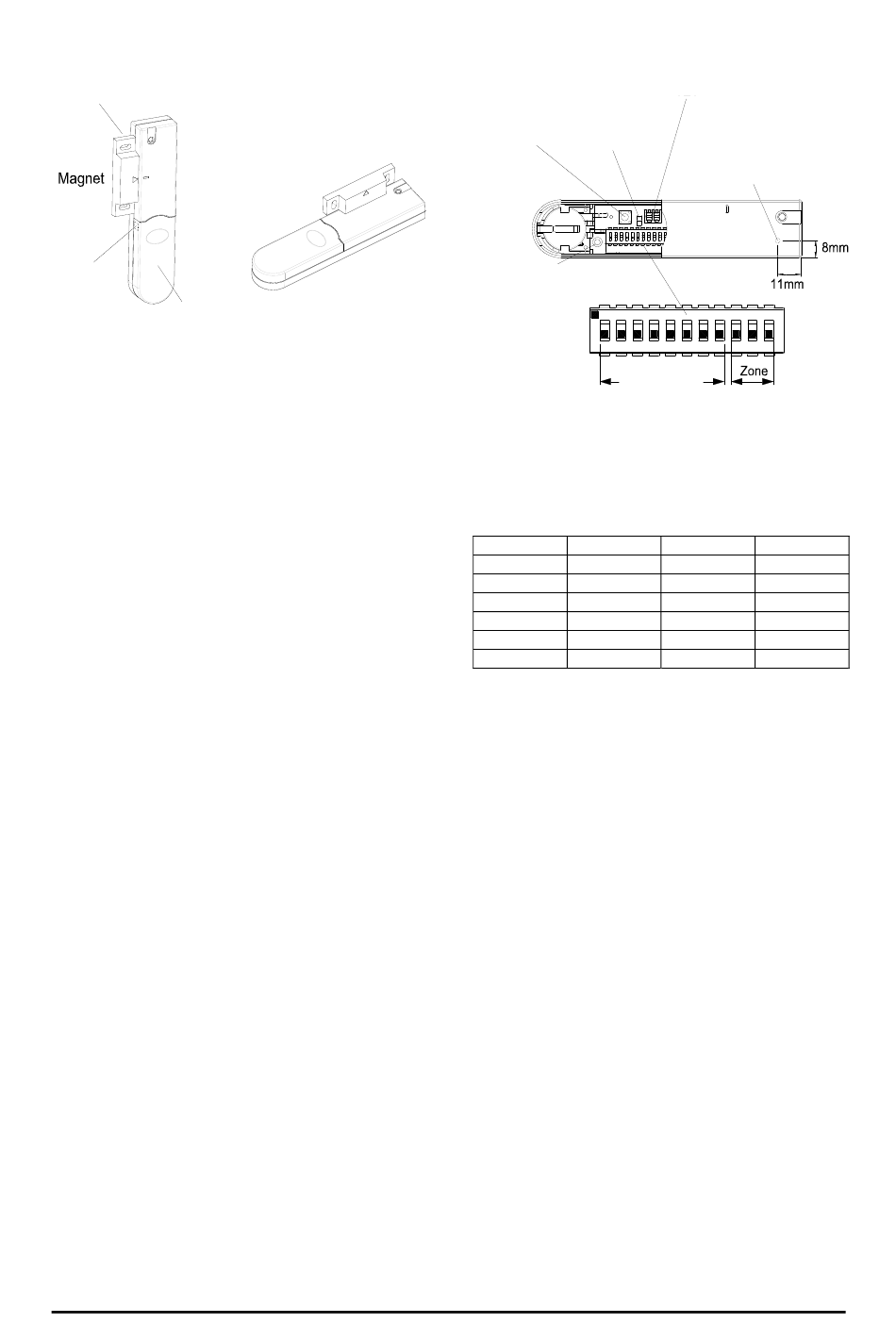

4. Befestigen Sie den Magneten am Tür- oder
Fensterflügel mit Schrauben oder mit
doppelseitigem Klebeband. Beachten sie,
dass der Spalt zwischen Magnet und
Sensor nicht größer als 10mm ist und dass
der Pfeil auf dem Magneten auf die Kerbe
des Sensors zeigt.
5. Wenn Zusatzmagnetkontakte benötigt
werden (z.B. bei mehrflügligen Fenstern)
können diese an die Anschlusskontakte im
Batteriefach angeschlossen werden. Die
Kabellänge sollte 1,5m nicht übersteigen.
Die vorgesehene Kabeldurchführung neben
den Anschlussklemmen muss dafür
durchbrochen werden.
6. Legen Sie die Batterien in das Batteriefach
ein. Der Pluspol muss bei beiden Batterien
nach oben zeigen.
7. Führen Sie den Batteriehalter wieder in den
Sensor ein. Achten sie, dass die
Kontaktfedern Kontakt zu der Leiterplatte
bekommen.
Schließen sie das Batteriefach.
Einstellungen des Magnetsensors
1. Auf der Leiterplatte des Bewegungsmelders
befindet sich ein DIP-Schalterblock mit 11
DIP-Schaltern
2. Die DIP-Schalter 1-8 sind für die
Einstellung des Systemcodes. Stellen sie
den entsprechenden Systemcode durch
schalten der DIP-Schalter in die
entsprechende ON oder OFF Position hier
ein.
Sensor
Öffnen ohne
Schraubendreher
Sabotageschalter
SW2
Alternative
Position der
Montage
Befestigungs-
schraube
3. Die Alarmzone in der der Magnetsensor
arbeiten soll wird mit den DIP-Schaltern 9-
11 wie folgt eingestellt.
Zone 1
Zone 2
Zone 3
Zone 4
Zone 5
Zone 6
HINWEIS: Wenn die Einstellung der DIP-
Schalter 9-11 nicht mit einer der oben
angegebenen sechs Positionen übereinstimmt,
kann die Alarmzentrale die Signale des
Magnetsensors nicht auswerten
4. Wenn zusätzliche verkabelte
Magnetkontakte an dem Anschlusskontakt
des Funk-Magnetsensor angeschlossen
werden sollen, muss die Steckbrücke
(Jumper) S2 auf der Leiterplatte neben dem
Anschlusskontakt gezogen werden.
HINWEIS: Wenn kein verkabelter
Magnetkontakt an den Anschlusskontakt
angeschlossen werden soll, muss die
Steckbrücke S2 (Jumper) geschlossen
sein, da es sonst zu Fehlfunktionen
kommen kann.
12
Anschlussklemme für verkabelte
Zusatzmagnetkontakte
Jumper
S2
Position der
Befestigungsschraube
(Unterseite)
ON
1 2 3 4 5 6 7 8 9 10 11
Systemcode
DIP9 DIP10
OFF OFF
OFF OFF
OFF ON
OFF ON
ON OFF
ON OFF
ECE
DIP11
OFF
ON
OFF
ON
OFF
ON
