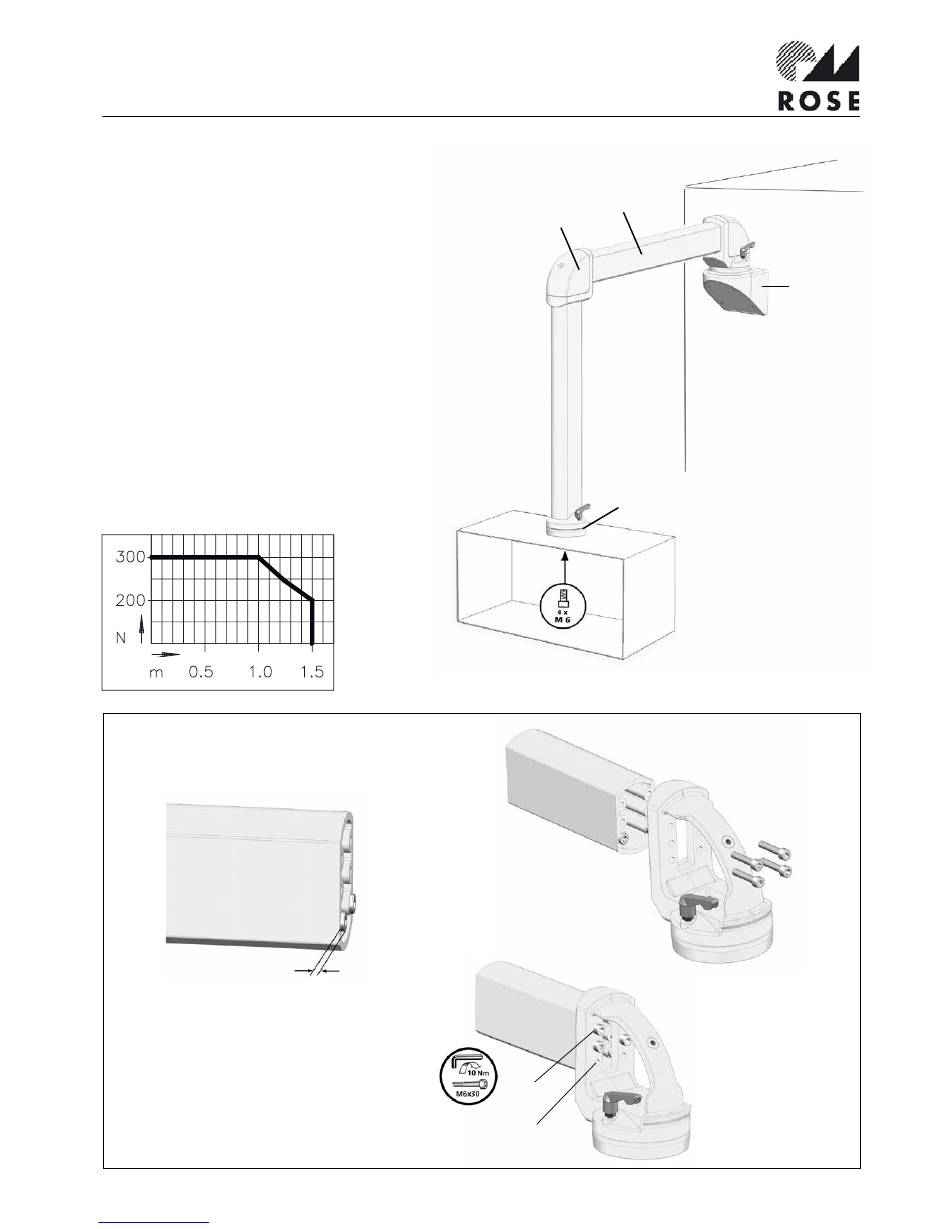

ROSE GTS Montageanleitung

Montageanleitung Geräteträgersystem GTS • Mounting instruction suspension system GTS
Notice de montage système de suspension GTS • Instruzioni di montaggio GTS
Montage-aanwijzingen draagarmsysteem GTS
1. Tragrohr
2. Kupplung
3. Winkelkupplung
4. Wandgelenk
5. Flanschkupplung
6. Aufsatzgelenk
7. Winkel
8. Standfuß
9. Kupplung DN
1. Tubo di collegamento
2. Giunto
3. Giunto ad angolo
4. Cerniera a parete
5. Giunto a flangia
6. Giunto a torretta
7. Angolo
8. Girevole
9. Giunto DN
Belastungsdiagramm
Load diagram
Diagramme de charge
Diagramma di carico
Belastingsdiagram
Justageeinheit
Adjustment unit
1.
Downloaded from www.Manualslib.com
1. Carrying tube
2. Coupling
3. Angle coupling
4. Wall hinge
5. Flange coupling
6. Top mounted joint
7. Angle
8. Foot stand
9. Couling DN
1. Verbindingsbuis
2. Koppeling
3. Hoekkoppeling
4. Wandscharnier
5. Flenskoppeling
6. Opzetscharnier
7. Hoek
8. Standvoet
9. Koppeling DN
max. 2 mm
manuals search engine
1. Tube porteur
2. Accouplement
3. Articulation équerre
4. Articulation murale
5. Flasque accouplement
6. Rotor
7
7. Equerre
8. Pied
9. Accouplement DN
2.
3.
A
B
1
4
2
Schrauben (A) lösen
Release screws (A)
Schrauben (B) max. 3 mm
herausdrehe
Turn out screws (B)
max. 3 mm
Schrauben (A) festziehen
Fasten screws (A)
