LD 388 Gebrauchsanweisung Seite 2

Gebrauchsanweisung 388 182

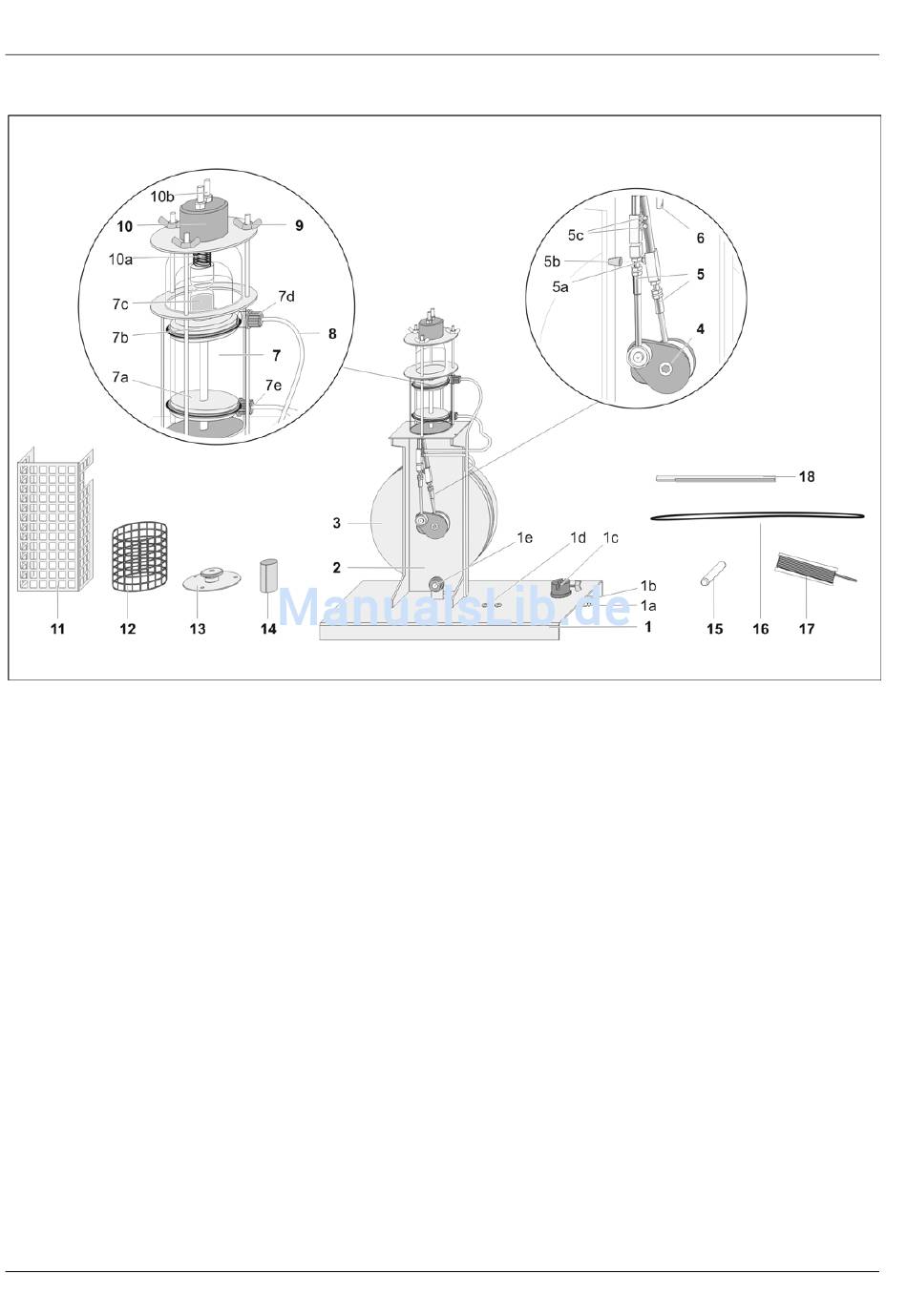

3 Komponenten
1 Fuß
Kühlwasserablauf (1a), Kühlwasserzulauf (1b), Muffe (1c), 4-mm-Bohrungen (1d), Umlenkrolle (1e)
2 Träger
3 Schwungscheibe
4 Kurbelwelle
5 Kolbenstangen
Schlauchwelle für Drucksensor (5a), Verschlussstopfen (5b), Schlauchwellen für Kühlwasser (5c)
6 Stift mit Öse, mit Arbeitskolben verbunden
7 Zylinder
Arbeitskolben (7a), Verdrängerkolben (7b), Kupferwolle (7c), Kühlwasserablauf (7d), Kühlwasserzulauf (7e)
8 Kühlwasserschlauch, mit GL18-Verschraubungen
9 Gewindestangen, mit Flügelmuttern
10 Zylinderkopf-Deckel
mit Heizwendel (10a), Anschlussbuchsen (10b)
11 Schutzgitter des Trägers
12 Schutzgitter des Zylinders
13 Zylinderkopf-Deckel mit Schraubdichtung
14 Schutzrohr, für Heizwendel
15 Handgriff
16 Antriebsriemen
17 Demonstrationsschnur
18 Vierkant-Stativstab
Seite 2/5
