Multiplex FLEXX Bedienungsanleitung Seite 2

5.3 SRXL Ausgang
Die Stiftleiste ist 1:1 mit dem SRXL Eingang verbunden.
Sie haben die Möglichkeit weitere SRXL-fähige Geräte
anzuschließen. Sie können z.B. eine Kette mit mehreren
MULTIswitch FLEXX erstellen, oder ein SRXL-fähiges
Stabilisierungssystem anschließen.
5.4 LED Anzeige
Die LED beginnt zu leuchten, sobald der MULTIswitch
FLEXX korrekte Daten von einem Fernsteuerempfänger
oder einem PC empfängt.
5.5 Jumper U(Bat) / U(Bat)
Jumper U(Bat) aufgesteckt
Wenn der Jumper aufgesteckt ist, dann sind die
Betriebsspannungen der MULTIswitch FLEXX Elektronik,
der Fernsteueranlage und der Verbraucher miteinander
verbunden.
In diesem Fall genügt eine einzige Spannungsquelle als
Versorgung. Dies kann ein Empfänger-Akku sein, der am
Fernsteuerempfänger angesteckt ist.
Alternativ genügt eine beliebige Spannungsquelle, die an
der Klemme U(Bat) angeschlossen wird.
Schäden durch zu hohe Spannung: Achten Sie
!
darauf, dass die Spannung maximal 12 Volt (3S
LiPo Akku) beträgt. Bei gestecktem Jumper
U(Bat) darf die maximale Betriebsspannung für
ALLE
(Verbraucher,
überschritten werden.
Bei Standard-Servos sind dies in der Regel
maximal 6 Volt.
Empfängerakku
Fernsteuer-
empfänger
SRXL
Servo

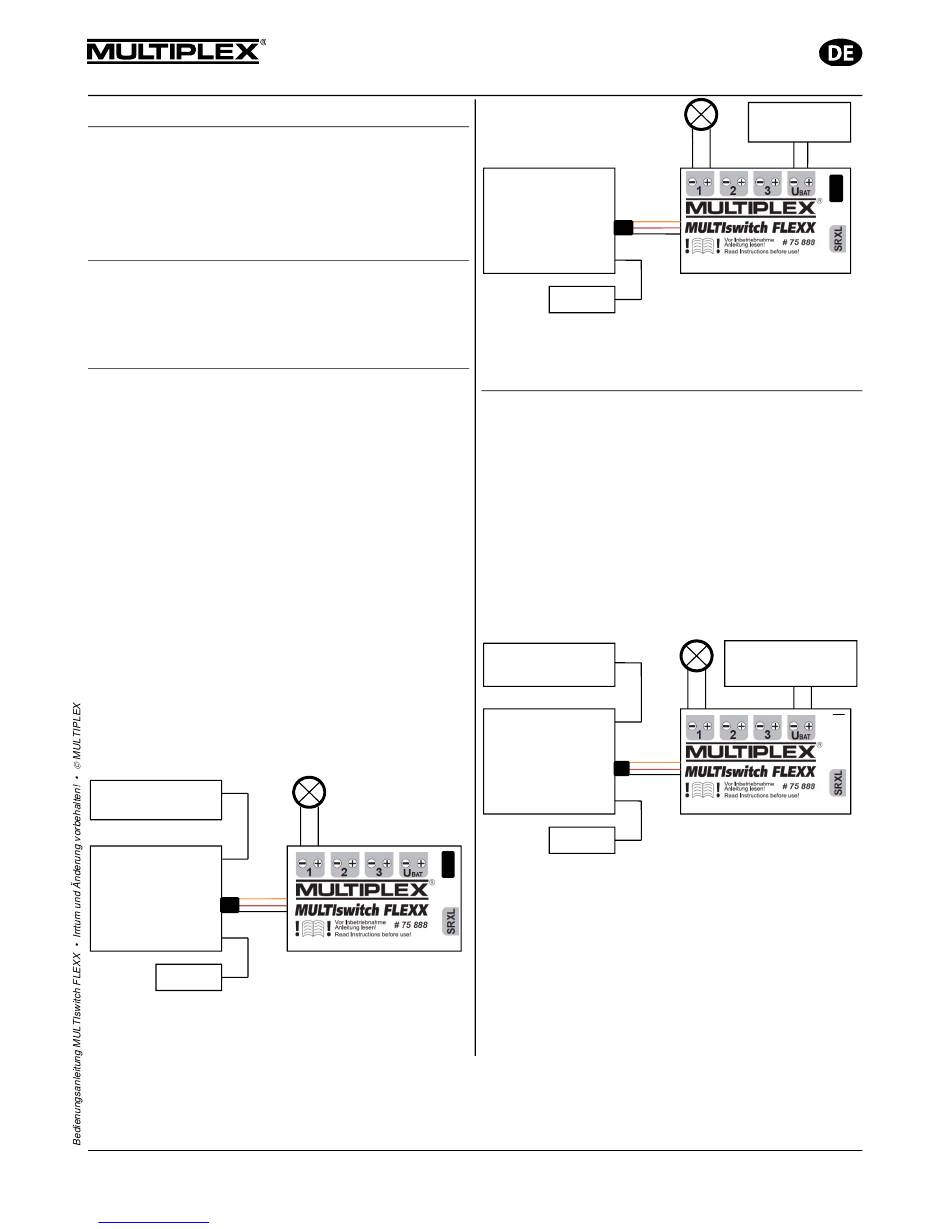

Abb. 2 Beispiel Jumper U(Bat) aufgesteckt
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de
Downloaded from www.Manualslib.com
Bedienungsanleitung
MULTIswitch FLEXX
angeschlossenen Komponenten
Empfänger, Servos)
manuals search engine
Fernsteuer-
empfänger
SRXL
Servo
Abb. 3 Beispiel Jumper U(Bat) aufgesteckt (Alternative)
5.6 Jumper U(Bat) / U(Bat)
Jumper U(Bat) abgezogen
Wenn der Jumper abgezogen ist, dann können die
Verbraucher separat über die Klemme U(Bat) versorgt
werden.
Die MULTIswitch FLEXX Elektronik und der Empfänger
benötigen in diesem Fall eine eigene Versorgung, z.B.
einen Empfänger-Akku.
Schäden durch zu hohe Spannung: Achten Sie
!
darauf, dass die Spannung für die Verbraucher
maximal 12
Der zulässige Spannungsbereich der einzelnen
Verbraucher darf nicht überschritten werden.
nicht
Empfängerakku
Fernsteuer-
Empfänger
SRXL
Servo
Abb. 4 Beispiel Jumper U(Bat) abgezogen
Empfänger-
akku
Volt (3S LiPo Akku) beträgt.
Spannungsquelle
für Verbraucher
Seite 2/4
