Technische Anleitung
PTX

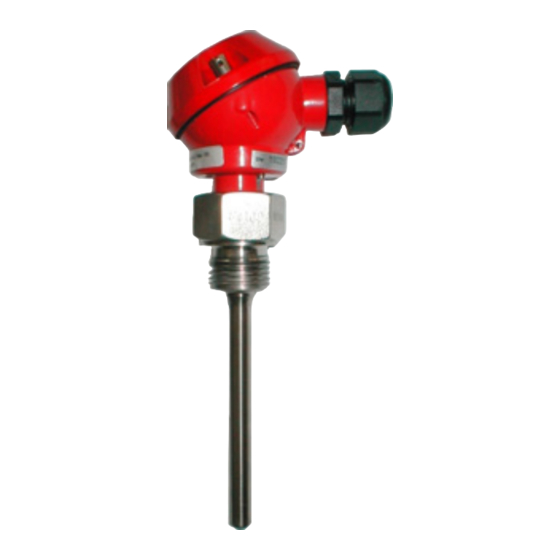

Widerstandsthermometer Pt100
zur Messung von Prozesstemperaturen
in Gasen, Dämpfen, Flüssigkeiten und Stäuben
Erfassung von Prozesstemperaturen im Bereich von – 200 °C bis +600 °C
Vielfältige Auswahl an Prozessanschlüssen
Prozessdrücke von -1...60 bar
Langzeitstabiler Temperatursensor aus Platin Pt100 nach DIN EN 60751
in 2-, 3,- oder 4-Draht-Anschluss
-
in 2-facher Ausführung in 2-Draht-Anschluss für Redundanzfunktion
-
in den Genauigkeitsklassen A, B oder 1/3 DIN B
-
Wechselbarer Messeinsatz
ATEX II 1 G Ex ia IIC T6 bzw. ATEX II 1 D Ex iaD 20 Tx°C IP65
Zugelassen zur Verwendung in explosionsgefährdeten Bereichen
Integrierter Temperatur-Kopftransmitter
2-Leiter-Technologie mit Stromsignal 4...20 mA, fest eingestellt
-
2-Leiter-Technologie mit Stromsignal 4...20 mA, programmierbar
-
®
Profibus PA
-
L a u t e r b a c h s t r . 5 7 – 8 4 3 0 7 E g g e n f e l d e n – G e r m a n y
T e l : + 4 9 8 7 2 1 / 9 6 6 8 - 0 – F a x : + 4 9 8 7 2 1 / 9 6 6 8 - 3 0
i n f o @ a c s - c o n t r o l s y s t e m . d e
BA 1109
–
w w w . a c s - c o n t r o l s y s t e m . d e
Temperatur
Inhaltsverzeichnis
Verwandte Anleitungen für ACS Pt100
Inhaltszusammenfassung für ACS Pt100
- Seite 1 Erfassung von Prozesstemperaturen im Bereich von – 200 °C bis +600 °C Vielfältige Auswahl an Prozessanschlüssen Prozessdrücke von -1...60 bar Langzeitstabiler Temperatursensor aus Platin Pt100 nach DIN EN 60751 in 2-, 3,- oder 4-Draht-Anschluss in 2-facher Ausführung in 2-Draht-Anschluss für Redundanzfunktion...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Anwendung ........................3 Funktion ........................3 Allgemeine Grundlagen ................... 3 / 4 Sicherheitshinweise ..................... 4 Sicherheitshinweise ....................5 Montage ........................6 / 7 Wartung ........................8 Reparatur ........................8 Elektrischer Anschluss ....................8 Technische Daten ......................9 Maßzeichnungen ......................10 Bestellaufschlüsselung .................... -
Seite 3: Anwendung
Material Platin (Elementsymbol Pt) dessen Widerstandswert idealerweise 100Ω bei einer Temperatur von 0°C beträgt. Dies begründet gemäß der Norm DIN EN 60751 die Bezeichnung „Pt100“. Der Widerstandswert nimmt bei höheren Temperaturen gemäß einem für das Widerstandsmaterial charakteristischen Koeffizienten zu und bei tieferen Temperaturen entsprechend ab. -
Seite 4: Sicherheitshinweise
Genauigkeitsklasse Pt100 und Einbausituation Messmethoden - Messfehler Zur Erfassung des Widerstandswertes des Pt100 wird zumeist ein Konstantstrom von 0,1mA bis 6mA eingeprägt. Dieser Strom verursacht über den Widerstand einen verarbeitbaren Spannungsabfall. Dieser eingeprägte Konstantstrom verursacht im Widerstand Pt100 durch die Eigenerwärmung aufgrund des Stromflusses eine Temperaturerhöhung, welche das Messergebnis verfälscht. -
Seite 5: Sicherheitshinweise Für Elektrische Betriebsmittel Für Explosionsgefährdete Bereiche
Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche Wird ein Gerät in explosionsgefährdeten Bereichen errichtet und betrieben, so müssen die allgemeinen Ex- Errichtungsbestimmungen (EN60079-14, VDE0165, EN61241-14), diese Sicherheitshinweise sowie die beigelegte EG-Baumusterprüfbescheinigung beachtet werden. Bei einem eingebauten Kopftransmitter sind auch dessen technische Anleitung, Sicherheitshinweise und die EG-Baumusterprüfbescheinigung zu beachten. -
Seite 6: Montage
Die korrekte Funktion des Gerätes innerhalb der spezifizierten technischen Daten kann nur gewährleistet werden, wenn die zulässige Temperatur im Bereich des Anschlussgehäuses nicht überschritten wird. Werkstoff Umgebungstemperatur Umgebungstemperatur Umgebungstemperatur Anschlussgehäuse explosionsfreier Bereich Gas-Ex-Bereich) Staub-Ex-Bereich ohne mit ACS- ohne mit ACS- ohne mit ACS- Messumformer Messumformer Messumformer Messumformer Messumformer Messumformer Edelstahl, Aluminium -40°C..+130°C... - Seite 7 Montage Einbaulage Die Wahl des Installationsortes des Sensors und die Länge des Schutzrohres sind von erheblicher Bedeutung für die Qualität und die Zuverlässigkeit der Messergebnisse. Das signalaufnehmende Sensorelement ist in der Spitze des Messeinsatzes eingebaut und drückt gegen die Spitze des Schutzrohres. Damit wird ein optimaler Wärmeübergang gewährleistet. Ist der Fühler nicht tief genug eingebaut, kann bei der erfassten Temperatur ein Fehler aufgrund der unterschiedlichen Prozessflusstemperatur an der Rohrwandung und der Wärmeableitung über den Sensorschaft auftreten.
-
Seite 8: Wartung
1x Pt100 1x Pt100 2-Draht 3-Draht 4-Draht schwarz gelb Klemmsockel, zum Anschluss von externen Pt100 Messumformern, siehe obige Farbzuordnung. Eingebauter Temperatur-Kopftransmitter, zur Erfassung und Verarbeitung des temperaturabhängigen Pt100 Widerstandswertes: o Ex KTM-_A0 für 2-/3-Draht Pt100 Signal 4...20mA in 2-Leiter-Technologie fest eingestellt o UTN-500-B _ _ _S für 2-/3-/4-Draht Pt100... -
Seite 9: Technische Daten
[t]°C +/- (0,30 K + 0,005 K * [t]) mit [t] ohne Vorzeichen, in K Abweichung Pt100 Kl. 1/3 DIN B: 0°C +/- 0,10 K [t]°C +/- (0,10 K + 1/3 * 0,005 K * [t]) mit [t] ohne Vorzeichen, in K Abweichung PTX: abhängig von Genauigkeitsklasse Pt100 und Einbausituation... -
Seite 10: Maßzeichnungen
Maßzeichnungen Prozessanschluss Prozessanschluss Einschraubgewinde G1/2“ bzw. 1“ Flansch DN 25 bzw. DN 50 ohne Halsrohr mit Halsrohr ohne Halsrohr mit Halsrohr Anschlussgehäuse Anschlussgehäuse Anschlussgehäuse POM (2), PP (B) Stahl (5) Aluminium Form B nach DIN 43729 (4) Schiebemuffen mit Pressring aus Edelstahl 1.4404 (AISI 316L) bzw. 1.4571 (AISI 316Ti), druckfest bis 20 bar Prozessanschluss SEM-50 G ½“... -
Seite 11: Bestellaufschlüsselung
Klasse A -50°C…+400°C C Klasse 1/3 DIN B -50°C…+400°C andere auf Anfrage (z.B. Hochtemperaturausführung -200…+600°C, nicht bei 2x Pt100) Prozessanschluss Werkstoff Stahl 1.4404 (AISI316L) / 1.4571 (AISI316Ti) (mediumberührend): G ½“ B DIN EN ISO228-1 G 1“ B DIN EN ISO228-1...
