Werkzeugaufsätze - Bonus 911277 Originalbetriebsanleitung

Schlagbohrmaschine 1050 W
3. Drehen Sie die Grifffl äche (15a) wieder fest, damit der Zusatzhandgriff
(15) nicht verrutschen kann.
Hinweis: Überprüfen Sie während des Arbeitens mit dem Elektrowerkzeug
regelmäßig den Sitz des Zusatzhandgriffes. Dieser kann sich aufgrund
von Vibrationen, die während des Betriebes entstehen, lösen. Ziehen Sie
die Grifffl äche gegebenenfalls nach, um Gefährdungen zu vermeiden, die
entstehen, wenn der Zusatzhandgriff verrutscht.
Warnung
Vergewissern Sie sich stets, dass der Zusatzhandgriff korrekt
angebracht und befestigt ist, bevor Sie mit dem Arbeiten
beginnen! Der Zusatzhandgriff verbessert die Kontrolle über
das Elektrowerkzeug! Es entstehen große Kräfte, wenn das
Einsatzwerkzeug während des Betriebes plötzlich verkantet
oder festklemmt! Arbeiten Sie nie ohne Zusatzhandgriff! Dieser
vermeidet Unfälle und Verletzungen!
8.3 Tiefenanschlag
Der Tiefenanschlag (3) ermöglicht es, die gewünschte Bohrtiefe
festzulegen.

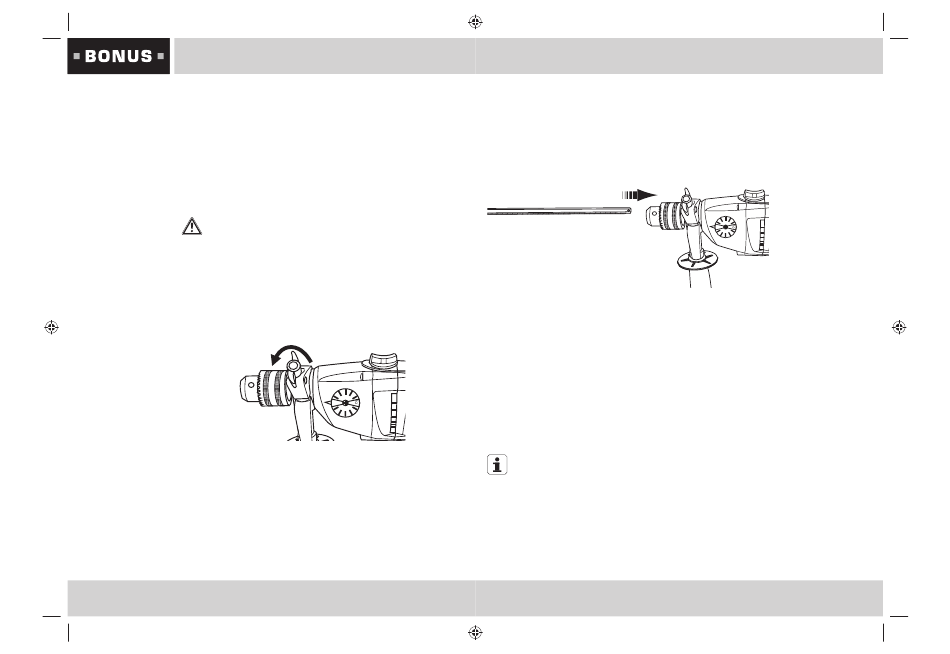

1. Lösen Sie die Flügelspannschraube (17) durch Drehen soweit, dass
diese nicht mehr in die Aufnahme des Tiefenanschlages hineinragt
(Abb. 3).
Abb. 3
16
SBM_1050_DE_IM
BN1404.3712.IMD.80.01
Size: A5
Hinweis: Drehen Sie die Flügelspannschraube nicht vollständig heraus.
Die Feder, die auf dem Gewinde der Schraube sitzt, könnte dabei verloren
gehen.
2. Schieben Sie den Tiefenanschlag (3) durch die Aufnahme (16) am
Zusatzhandgriff. Stellen Sie den Tiefenanschlag auf die gewünschte
Tiefe. Sie können sich dabei an der Skala auf dem Tiefenanschlag
orientieren (Abb. 4).
6 7
Abb. 4
3. Ziehen Sie die Flügelspannmutter (17) anschließend wieder fest,
sodass der Tiefenanschlag nicht verrutschen kann.
Hinweis: Überprüfen Sie während des Arbeitens mit dem Elektrowerkzeug
regelmäßig den Sitz des Tiefenanschlags. Die Flügelspannschraube kann
sich aufgrund von Vibrationen, die während des Betriebes entstehen,
lösen. Ziehen Sie die Spannschraube gegebenenfalls nach, um ein
unbeabsichtigtes Verrutschen des Tiefenanschlags zu vermeiden und
gleichmäßige Arbeitsergebnisse zu erzielen.
8.4 Werkzeugaufsätze
1
Dieses Elektrowerkzeug eignet sich für Bohr- und Schlagbohrarbeiten in
verschiedene Materialien. Je nach Anwendung müssen Sie geeignete
Bohrer verwenden. Eine große Auswahl an Werkzeugaufsätzen erhalten
Sie im Fachhandel.
SBM_1050_DE_IM
16/32 BN1404.3712.IMD.80.01
10 11 12 13 14 15 16 17 18 19 20
8 9
Bohrer
Bohrer gibt es in verschiedenen Ausführungen. Benutzen Sie
immer einen für die Materialbeschaffenheit geeigneten Bohrer .
Size: A5
Art.-Nr . 911277
1
17
17/32
