Schlagbohrmaschine 1050 W

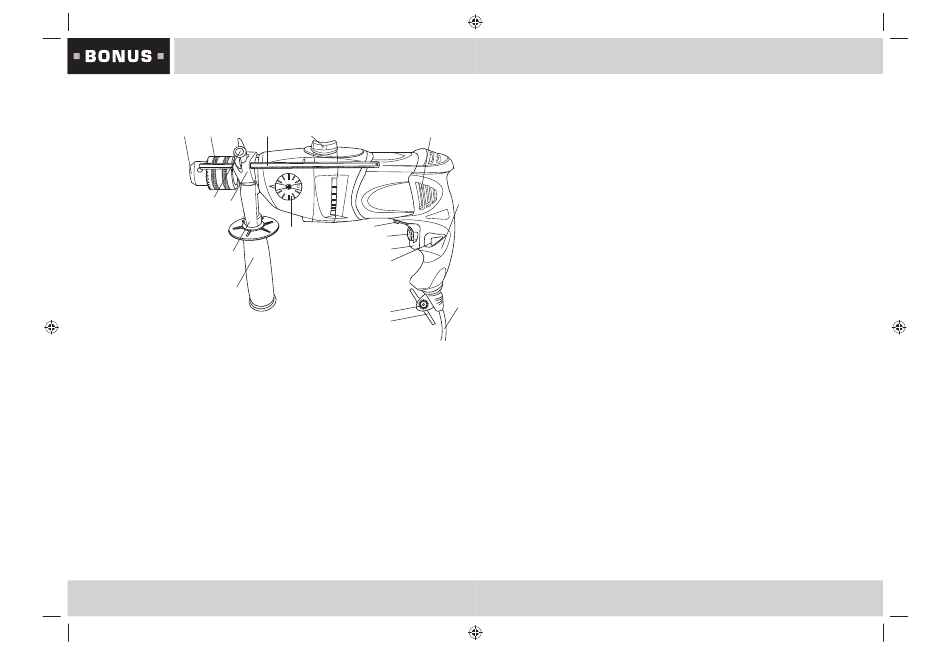

5. Beschreibung
1
2
7
17
16
15
15a
1
Werkzeugaufnahme
2.
Bohrfutter
3.
Tiefenanschlag
4.
Funktionswahlschalter
5.
Lüftungsöffnungen
6.
Haupthandgriff
7.
Netzkabel mit Stecker
8.
Bohrfutterschlüssel
9.
Halterung für Bohrfutterschlüssel
10. Ein-Arretierung
11. Ein-/Ausschalter
12. Drehzahlbegrenzer
13. Rechts-/Linkslauf-Umschalter
14. Gangwahlschalter
15. Zusatzhandgriff
15a. Grifffl äche
16. Aufnahme für Tiefenanschlag
17. Flügelspannmutter Tiefenanschlag
12
SBM_1050_DE_IM
BN1404.3712.IMD.80.01
Size: A5
3
4
5
10
12
13
14
15
16
17
18
19
20
8
9
11
1
R
13
14
12
11
10
9
8
12/32
6. Lieferumfang
Im Lieferumfang befi nden sich die folgenden Teile:
1
Schlagbohrmaschine
1
Tiefenanschlag (3)
1
Zusatzhandgriff (15)
Überprüfen Sie den Lieferumfang auf Vollständigkeit und versichern
Sie sich, dass alle Teile frei von Transportschäden oder anderen
Beschädigungen sind. Wenden Sie sich an den Händler, bei dem Sie
6
dieses Elektrowerkzeug erworben haben, falls Teile fehlen oder beschädigt
sind.
7. Zubehör
Für den sicheren und ordnungsgemäßen Gebrauch dieses
Elektrowerkzeuges werden unter anderem die folgenden Zubehörteile wie
z.B. Werkzeuge und Werkzeugaufsätze benötigt:
a)
für die gewünschte Anwendung geeignete Bohrer,
b)
geeignetes Kühlschmiermittel für das Bohren in Metall.
7
Dieses und weiteres Zubehör erhalten Sie im Fachhandel. Beachten Sie
beim Erwerb von Zubehör immer die technischen Anforderungen dieses
Elektrowerkzeuges (siehe „2. Technische Daten").
Fragen Sie bei Unsicherheit eine qualifi zierte Fachkraft und lassen Sie sich
von Ihrem Fachhändler beraten.
Hinweis: In dieser Gebrauchsanleitung fi nden Sie Informationen
und Hinweise zu verschiedenen Werkzeugaufsätzen und deren
Einsatzbereichen. Die dargestellten Werkzeugaufsätze sind nicht zwingend
im Lieferumfang enthalten, sondern zeigen zusätzliche Einsatzmöglichkeiten
dieses Elektrowerkzeuges auf.
